20. Graphics Data Translation Accelerator (GDTA)
Rev.1.00 Jan. 10, 2008 Page 1030 of 1658
REJ09B0261-0100
D0 D1 D2 D3 D4 D5 D6 D7
D4 D5 D6 D7 D0 D1 D2 D3
D7 D6 D5 D4 D3 D2 D1 D0
D0 D1 D2 D3 D4 D5 D6 D7
D0 D1 D2 D3 D4 D5 D6 D7
D3 D2 D1 D0 D7 D6 D5 D4
D0 D1 D2 D3 D4 D5 D6 D7
D0 D1 D2 D3 D4 D5 D6 D7
D1 D0 D3 D2 D5 D4 D7 D6
D0 D1 D2 D3 D4 D5 D6 D7
D0 D1 D2 D3 D4 D5 D6 D7
D2 D3 D0 D1 D6 D7 D4 D5
D0 D1 D2 D3 D4 D5 D6 D7
D0 D1 D2 D3 D4 D5 D6 D7
D0 D1 D2 D3 D4 D5 D6 D7
D0 D1 D2 D3 D4 D5 D6 D7
D4 D5 D6 D7 D0 D1 D1 D3
D6 D7 D4 D5 D2 D3 D0 D1
D0 D1 D2 D3 D4 D5 D6 D7
D4 D5 D6 D7 D0 D1 D2 D3
D4 D5 D6 D7 D0 D1 D2 D3
63 56 55 48 47 40 39 32 31 24 23 16 15 8 7 0
63 56 55 48 47 40 39 32 31 24 23 16 15 8 7 0
63 56 55 48 47 40 39 32 31 24 23 16 15 8 7 0 63 56 55 48 47 40 39 32 31 24 23 16 15 8 7 0
63 56 55 48 47 40 39 32 31 24 23 16 15 8 7 0
63 56 55 48 47 40 39 32 31 24 23 16 15 8 7 0 63 56 55 48 47 40 39 32 31 24 23 16 15 8 7 0
Data alignment unit: 1 byte Conversion pattern 1 (CP1)
Data alignment unit: 2 bytes Conversion pattern 2 (CP2)
Data alignment unit: 3 bytes Conversion pattern 3 (CP3)
2. 1. 3.
1. 2.
1. 2.
* D0 to D7 above indicate byte data on the SHwy.

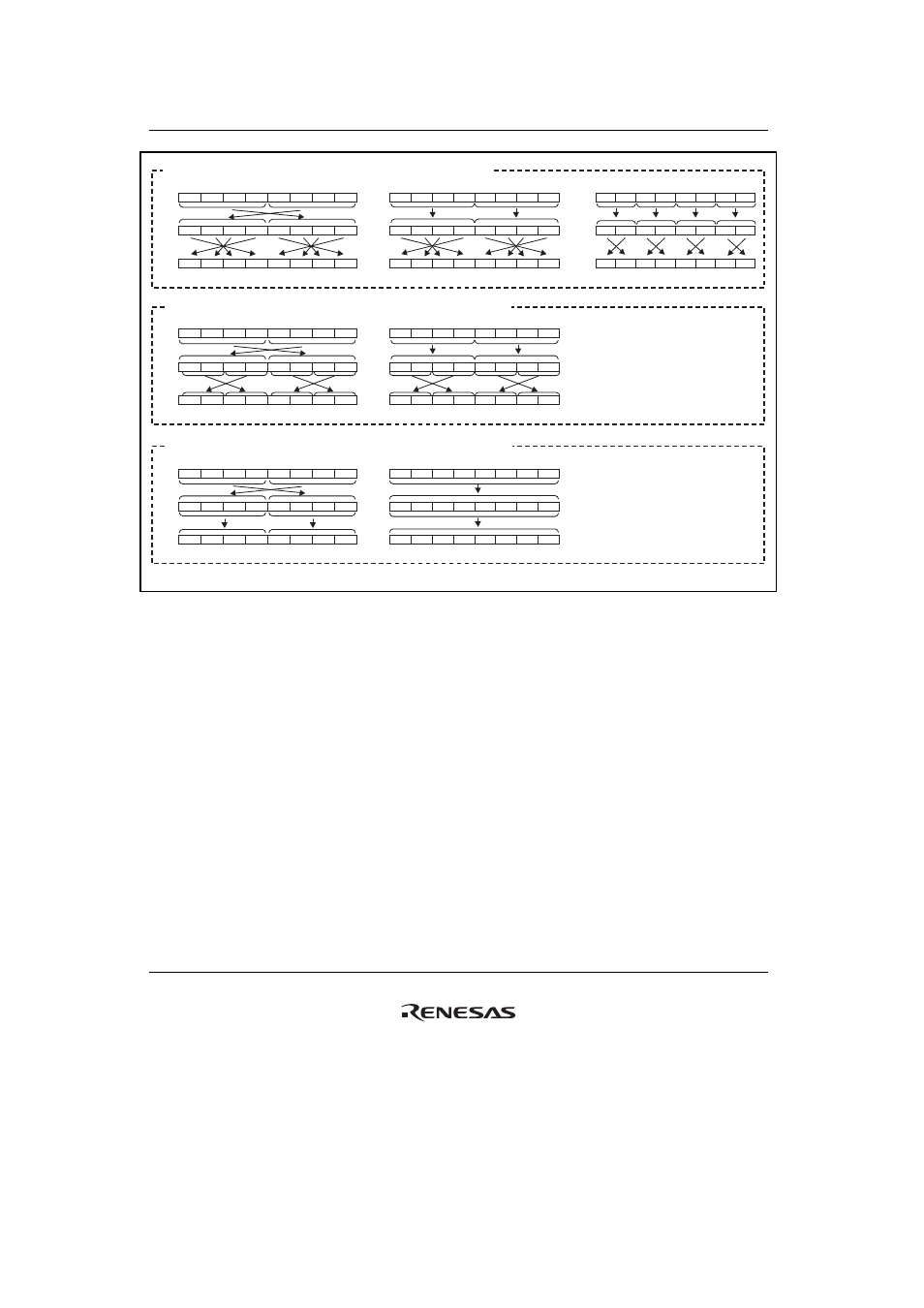

Figure 20.8 Data Alignment Conversion Pattern
