240

CHAPTER 14 16-BIT RELOAD TIMER

14.2

Block Diagram of 16-bit Reload Timer

The 16-bit reload timers 2 and 3 composed of the following seven blocks:
• Count clock generator
• Reload controller
• Output controller
• Operation controller
• 16-bit timer register (TMR)
• 16-bit reload register (TMRLR)
• Timer control status register (TMCSR)

Block Diagram of 16-bit Reload Timer

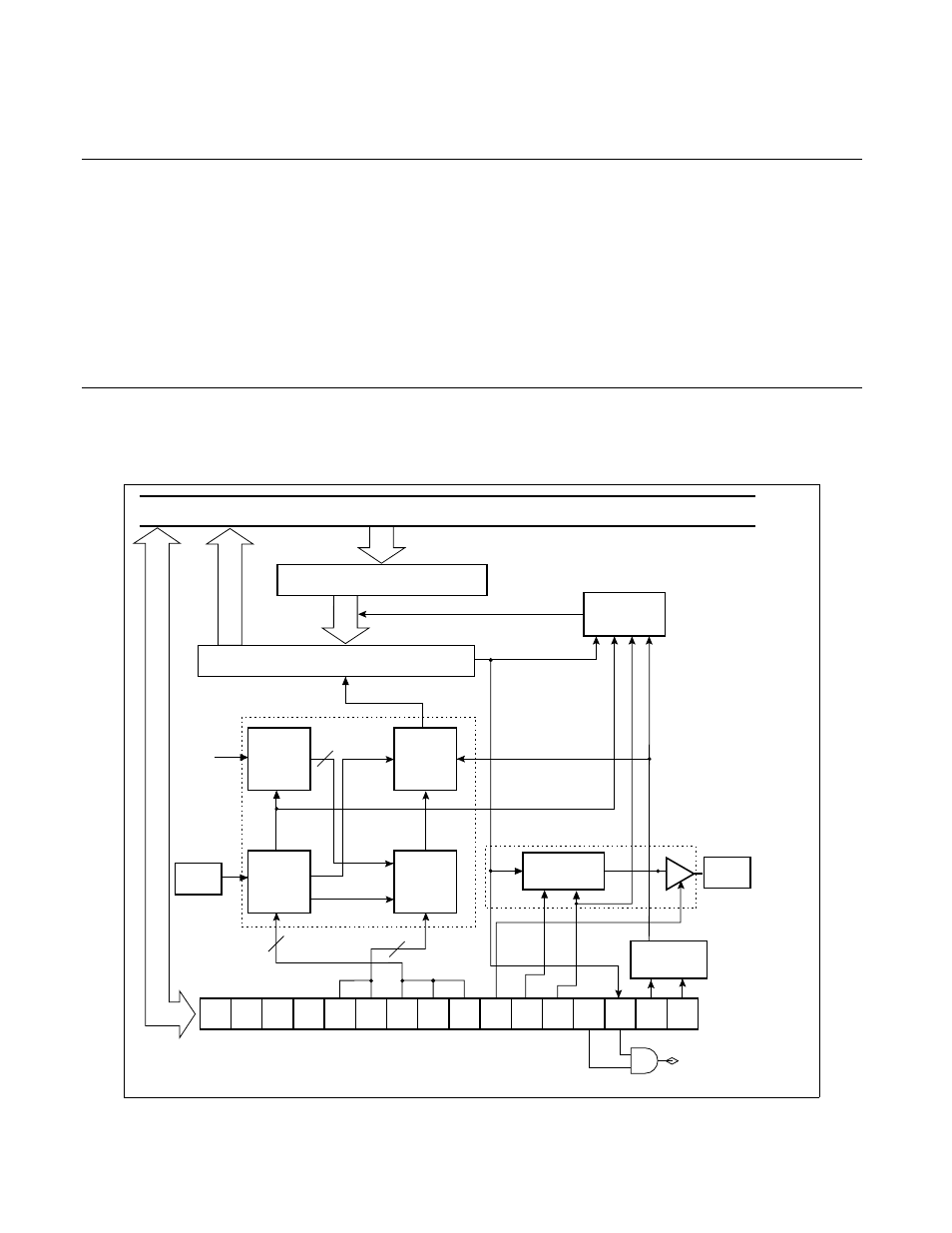

Figure 14.2-1 Block Diagram of 16-bit Reload Timer

CSL1 CSL0 MOD2 MOD1

OUTL

OUTE

RELD INTE UF CNTE TRG

MOD0

TMR

TMRLR

TOT

EN

TIN

2

3

3

CLK

CLK

Internal data bus

16-bit reload register

Reload signal

16-bit timer register

UF

Reload
control
circuit

Valid clock
judgement
circuit

Prescaler

Gate
input

Machine
clock

φ

Wait signal

Input
control
circuit

Clock
selector

Pin

Function selection

External clock

Output control circuit

Output signal
generating
circuit

Pin

Internal
clock

Operating
control circuit

Select
signal

Timer control status register (TMCSR)

Interrupt request
output

Counter clock generating
circuit

Clear
