Page 473

Section 9A
Operator Interface
9A-6

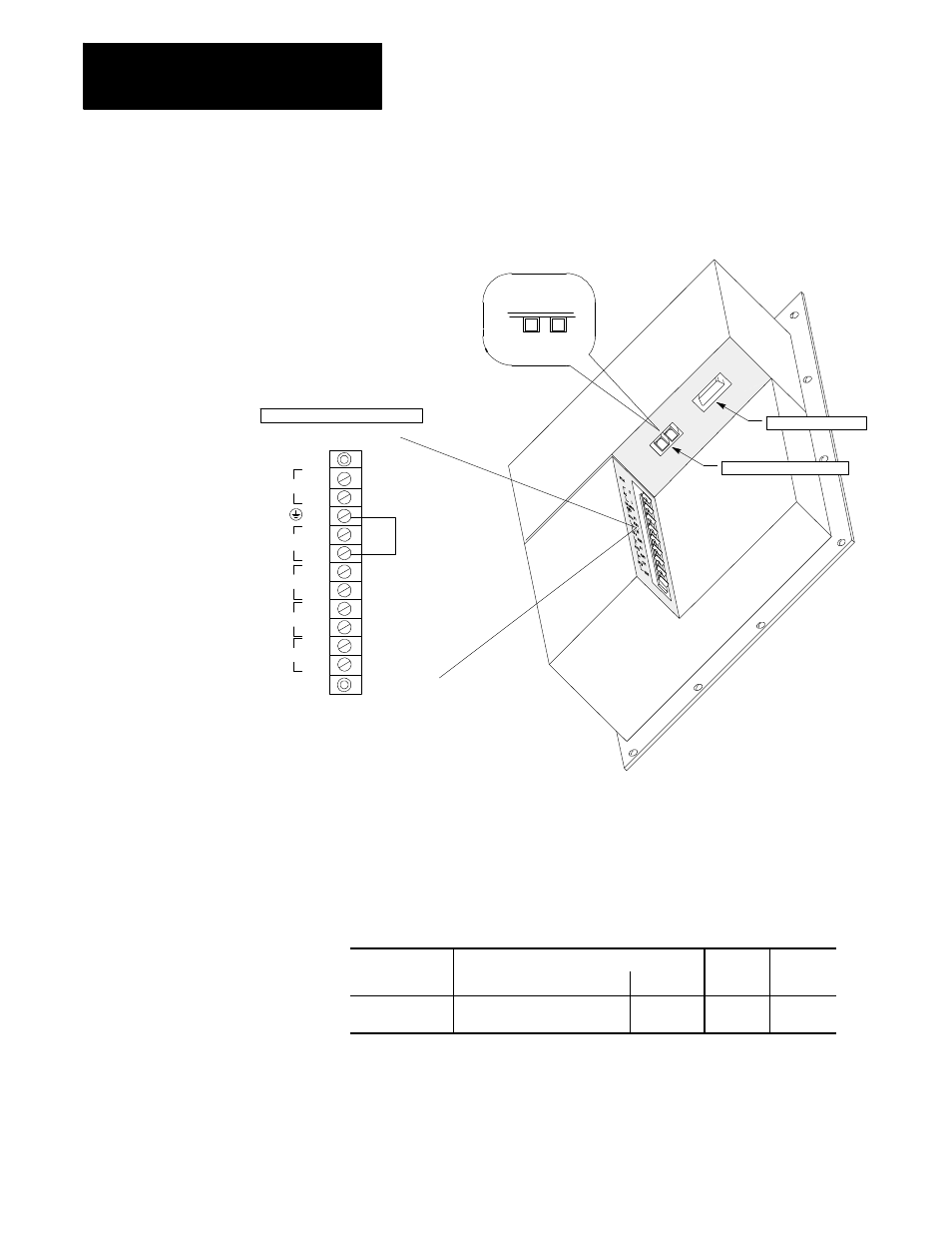

Figure 9A.4 shows the connectors and terminal blocks of the color flat
panel operator panel.
Figure 9A.4
Color Flat Panel Operator Panel Connectors and Terminal Blocks
BT02
GND
MTB
12V
GND
HPG
5V
GND
AC
HPG
HPG
GND
5V
5V
Fiber Optic Connection
Video Connection
Operator Panel Power Supply
Optical in
OP04
Optical out
OP03
L1
L2
PE
Table 9A.A shows the mounted operator panel video signal connector
CN19M.
Table 9A.A
Operator Panel Video Signal Connection
Connector On
Connected To
Cable
Remark
Operator Panel
Component
Connector
Number
CN19M
Motherboard/System Processor
Video
C09
Video
Signal
Video connector CN19M is the connector that connects the video monitor
with the motherboard (9/260 and 9/290) or processor board (9/230 and
9/440). Figure 9A.5 shows video connector CN19M.
9A.2.1
Mounted Operator Panel
Video Connector
