<6. Maintenance>
6-40
IM 11B08A01-01E
F0233.ai
Rotor section
Rotor section
Rotor section
Bearing
Pin
Pin
Top mark
(b) Seat for switching valve
(a) Seat for sample valve
Top mark
Valve seat
Valve seat
for liquid
Valve seat
for gas
Groove for
valve seat clocking
Groove for gland
assembly clocking

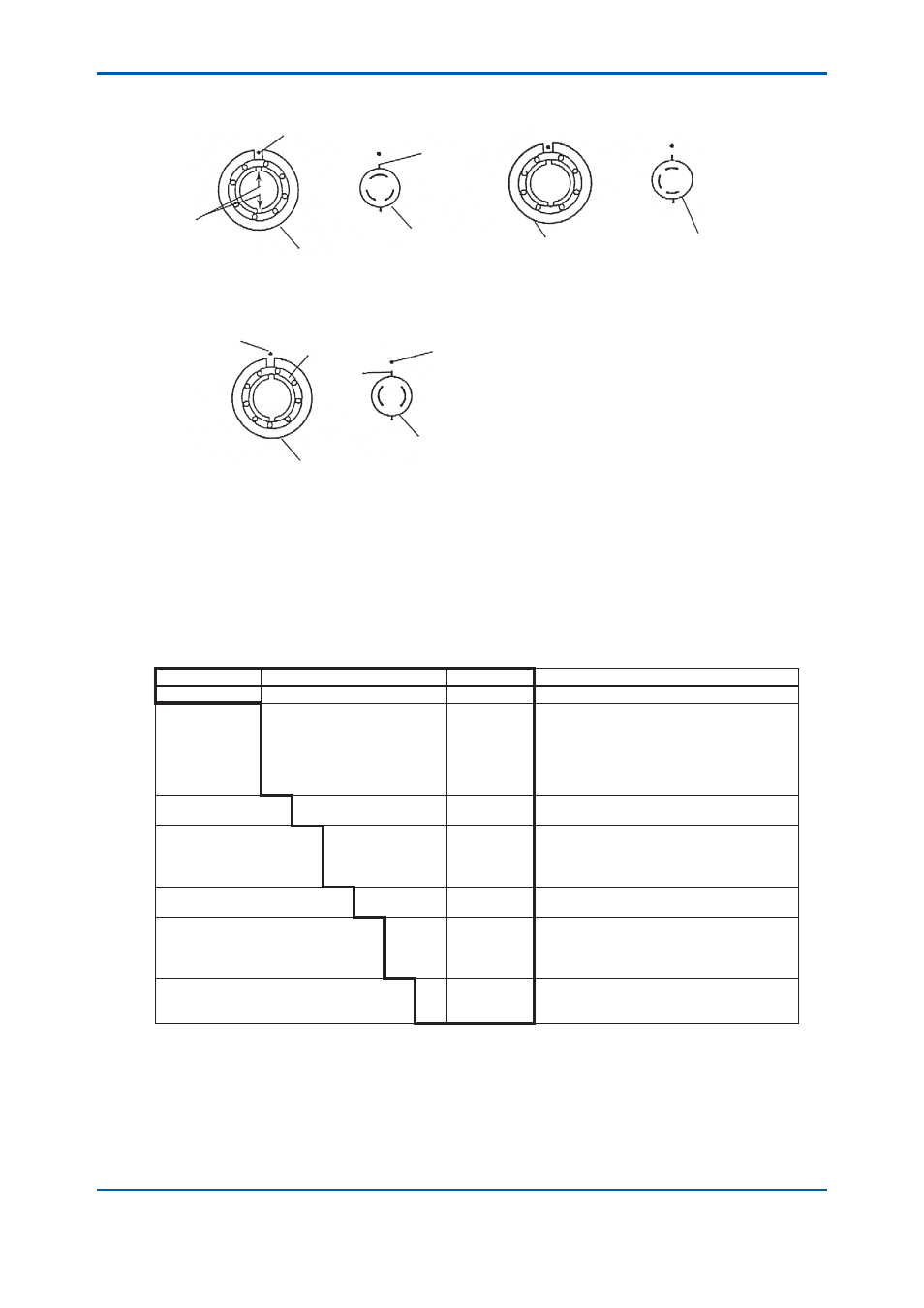

Figure 6.33 Valve Seat
(7) Liquid-sample Valve (LSV)
The liquid-sample valve is used when the sample is a liquid. See Figure 6.34. The specifi cations
for the liquid sample valve used are listed in the parts list in the operation data.
Check against the code chart (Table 6.3) and replace as required.
Table 6.3
Model Suffi x code Option code Description
GCLV •••••••••••••••••••••••••••••••••••••• ••••••••••••••••• Liquid sampling valve
Sample volume -1
-2
-3
-4
-5
-6
•••••••••••••••••
•••••••••••••••••
•••••••••••••••••
•••••••••••••••••
•••••••••••••••••
•••••••••••••••••
0.1 μl
0.25 μl
0.5 μl
1 μl
2 μl
3 μl
Wetted material S
H
•••••••••••••••••
•••••••••••••••••
SUS316
Hastelloy C
Insert material M
G
C
J
•••••••••••••••••
•••••••••••••••••
•••••••••••••••••
•••••••••••••••••
SUS316
Glass (straight)
Glass (cup)
Glass (with neck)
Sealing material R
T
•••••••••••••••••
•••••••••••••••••
Rulon
Tefl on
Column connection A
B
C
D
•••••••••••••••••
•••••••••••••••••
•••••••••••••••••
•••••••••••••••••
1/8"
1/16"
Capillary
Mega-bore
Split/Leakage back fl ash N
1
2
•••••••••••••••••
•••••••••••••••••
•••••••••••••••••
None
1/8"
1/16"
 Seal unit
(1) Stop the operation. (See “3.3.4 Stopping operation” for this procedure).
(2) Turn off the supply of the sample.
(3) If the sample is liquid, purge the sample line with the purge gas (nitrogen gas or instrument
air).
