Rev. 1.00, 05/04, page 533 of 544
φ
TMO0, TMO1
TMOX, ExTMOX,
TMOY, TMOA,
TMOB
t
TMOD

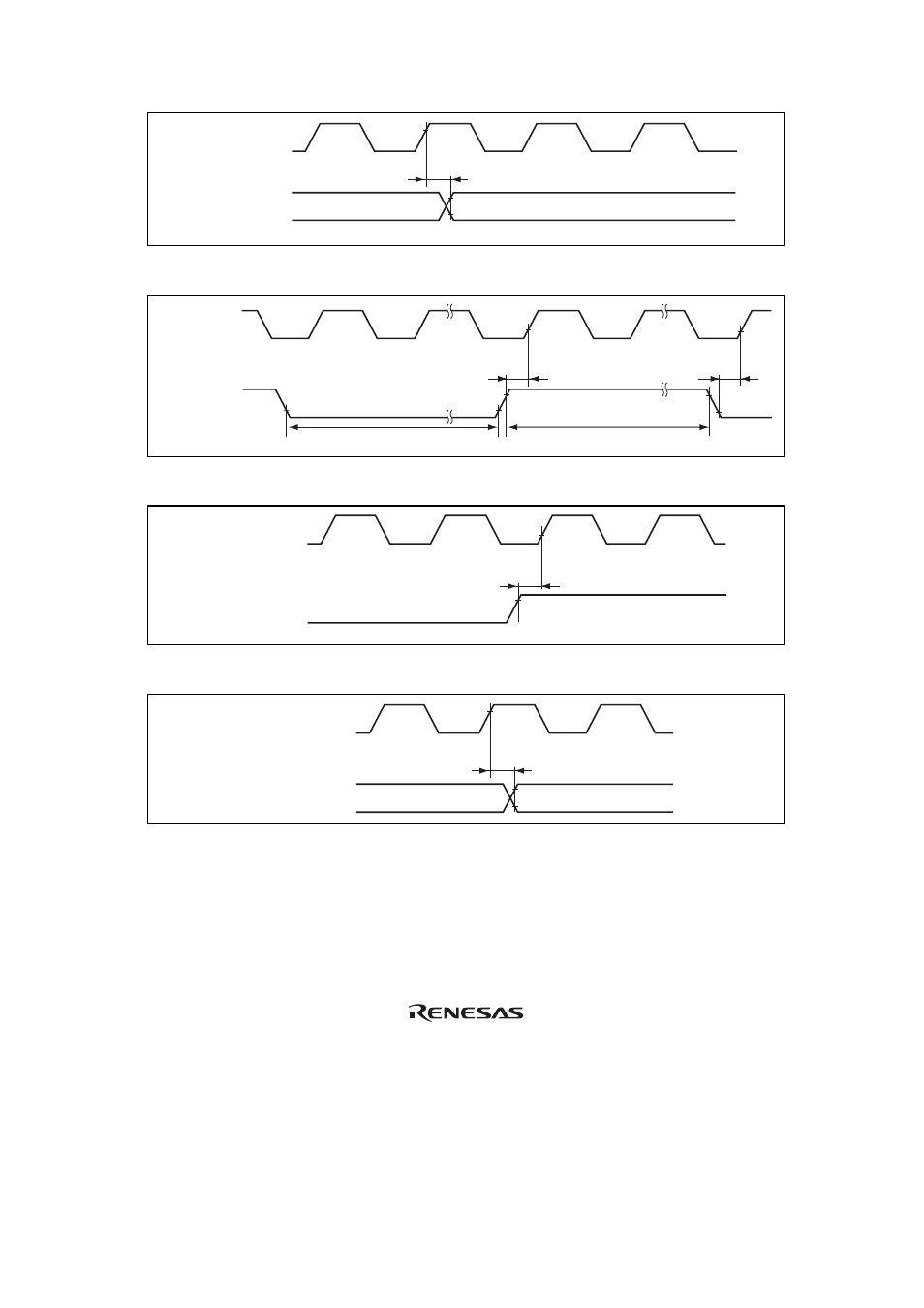

Figure 22.13 8-Bit Timer Output Timing
φ
TMCI0, TMCI1
TMIX, TMIY,
ExTMIX, ExTMIY,
TMIA, TMIB
t
TMCS
t
TMCS
t
TMCWH
t
TMCWL
Figure 22.14 8-Bit Timer Clock Input Timing
φ
t
TMRS
TMRI0, TMRI1
TMIX, TMIY,
ExTMIX, ExTMIY,
TMIA, TMIB
Figure 22.15 8-Bit Timer Reset Input Timing
φ
PW7 to PW0
t
PWOD
Figure 22.16 PWM, PWMX Output Timing
