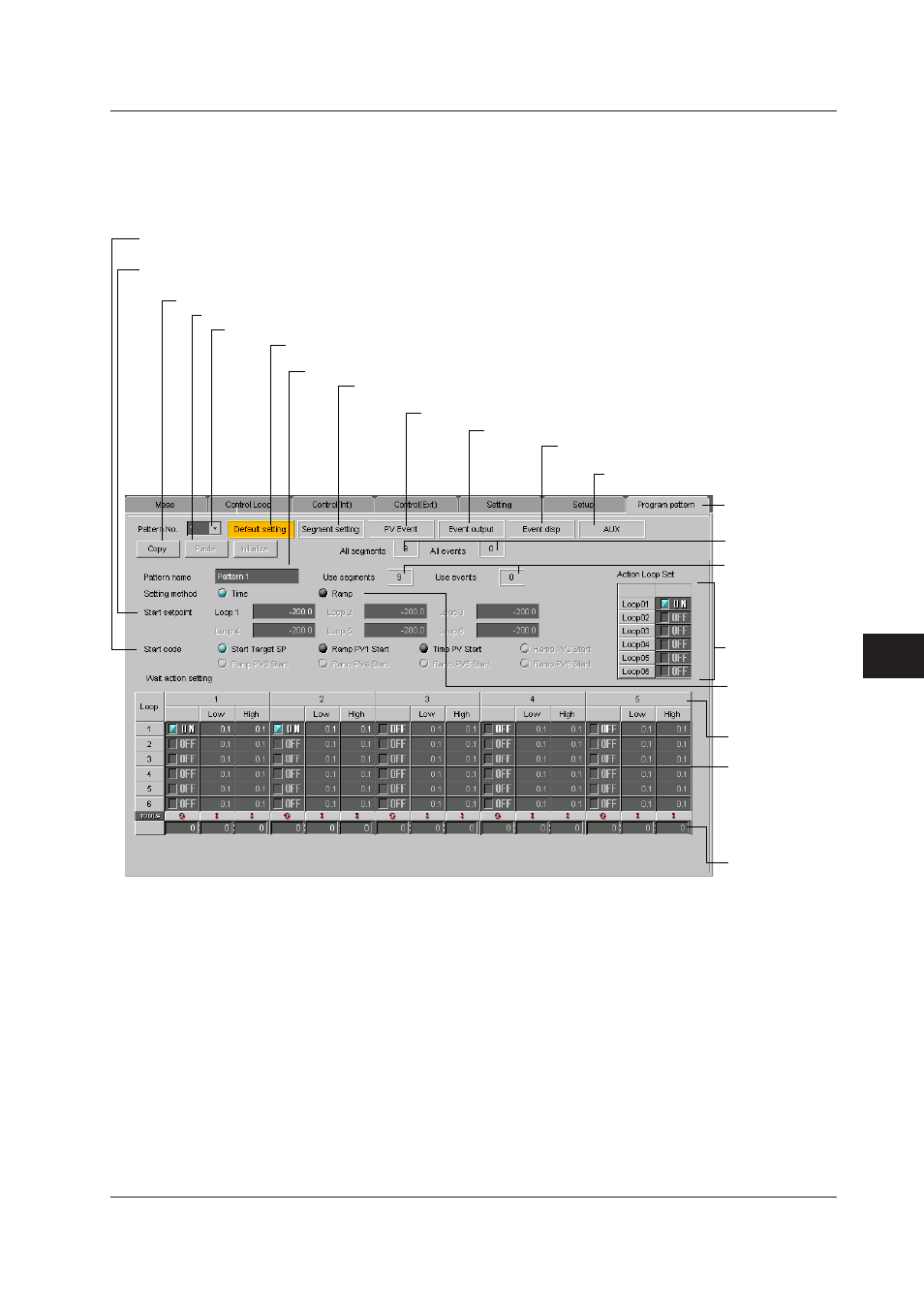

You can set the default program patterns by clicking the [Program pattern] tab, then
selecting [Default setting]. Settings cannot be entered when the number of segments is 0.
Add segments using [Segment setting].
Set the start code
Available when segments have been inserted or added under [Segment setting].
Set the start setpoint
Available when segments have been inserted or added under [Segment setting].
Copy the Default setting and Segment settings
Paste the copied Default setting and Segment setting of another pattern
Select the pattern number
Pattern Default setting
Pattern name, Setting method, Start setpoint, and Start code
Enter the pattern name
Segment setting
Program pattern, PV Event, Time Event, and Repeat
PV event hysteresis setting
AUX setting
Automatic message and program display position
Select this tab
Segment and
event totals
(Cannot be set)
The number of
segments and
events used in
this pattern
(Cannot be set)
Set the segment
setting method
Zone number
Set the wait
Available when
segments have
been inserted
or added under
[Segment setting]
Set the wait time
Event output setting
Event display group setting
(Style 3 Ver. 3.02 or later)
Set the action
loops
Pattern number
Select the number of the desired pattern from [1] to [30] ([1] to [4] for models with /PG1
option).
Pattern name
Enter the pattern name using up to 16 alphanumeric characters.
Segment settng method
Select segment time setting method or segment time ramp grade setting method. If you
change this setting, the program pattern setting corresponding to the pattern number is
initialized.
