Page 625

607
1 Modbus
5
5
5
5
5
5
5
5
5
5
5
5
5
5
5
Modb
us
External Device Setup Manual
1.3

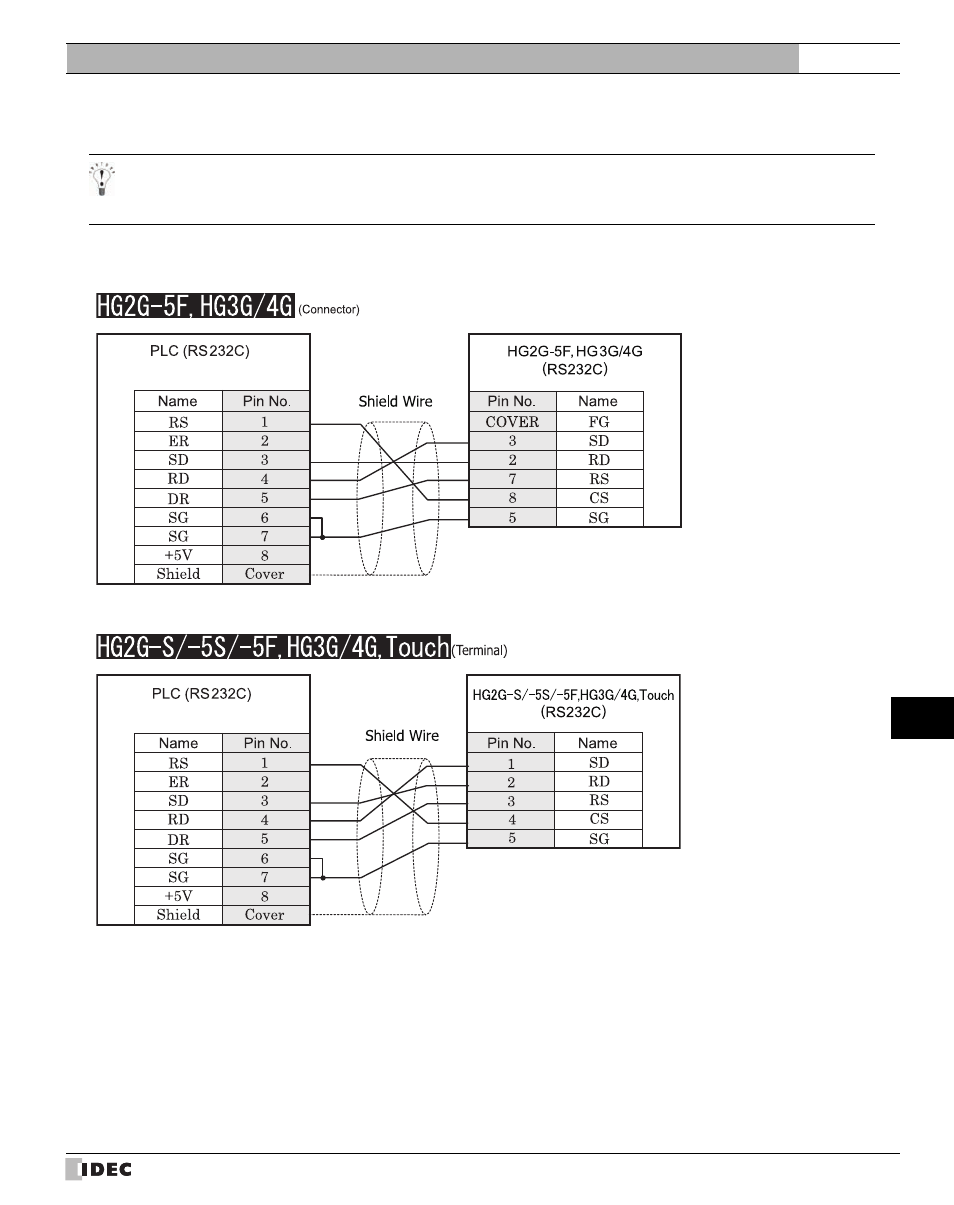

Connection Diagram
For details regarding wiring and termination resistors, refer to Chapter 1 "3 Important Points Regarding Wiring" on page
19.
1.3.1
Connection Diagram 1: TWDNAC232D to MICRO/I or Touch
Mini Din 8P
D-sub, 9P connector plug type
Mini Din 8P
Terminal
