Chapter 2
206
External Device Setup Manual
Word Device
Device Name
Device Symbol
Address Range
Read
/Write
Addres
s
Gradual
MICRO/I
PLC
SLC/MicroLogix Input (Word)
SWI
I
0 - 16255
R
10
*1

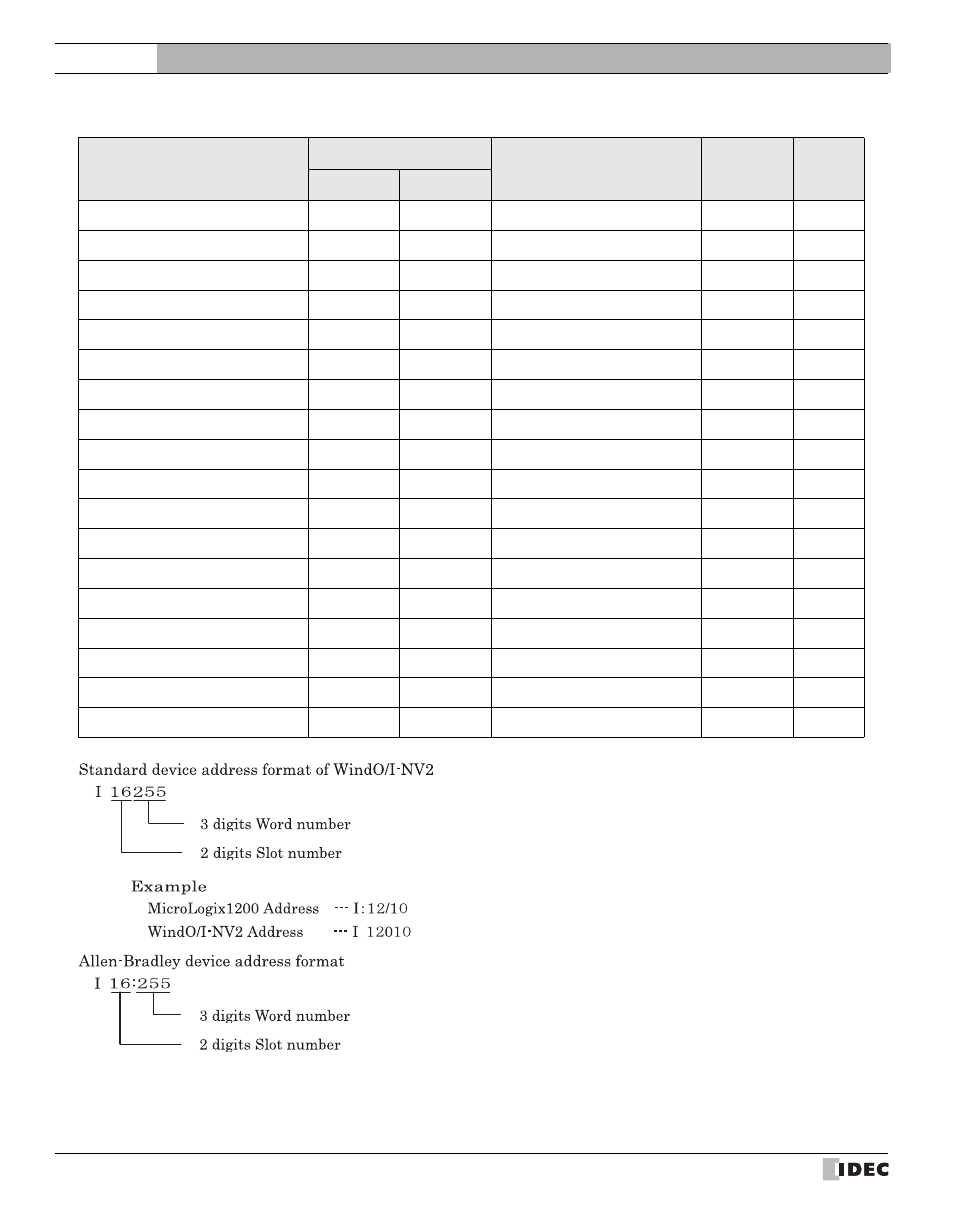

*1. Address selection rule is as follows.
SLC/MicroLogix Output (Word)
SWO
O
0 - 16255
R
10
PLC-5 Input (Word)
PWI
I
0 - 277
R
10
*2
PLC-5 Output (Word)
PWO
O
0 - 277
R/W
10
Status
S
S
2000 - 2026
R
10
*3
Timer (Preset Value)
TP
TP
0 - 999999
R/W
10
Timer (Accumulated Value)
TA
TA
0 - 999999
R/W
10
Counter (Preset Value)
CP
CP
0 - 999999
R/W
10
Counter (Accumulated Value)
CA
CA
0 - 999999
R/W
10
Control LEN
RLEN
RLEN
0 - 999999
R/W
Control POS
RPOS
RPOS
0 - 999999
R/W
Bit (Word)
WB
WB
0 - 999999
R/W
10
Integer
N
N
0 - 999999
R/W
10
Float/REAL
F
F
0 - 9999991
R/W
10
*4
Long/DINT
L
L
0 - 9999991
R/W
10
Ascii
A
A
0 - 999999
R/W
10
BCD
BCD
BCD
0 - 999999
R/W
SINT
SINT
SINT
0 - 999999
R/W
10
