Rockwell Automation Publication PFLEX-IN029B-EN-P - August 2014

257

PowerFlex 700H and 700S Diagnostic Procedures

Appendix A

Fan Inverter System Block
Diagrams

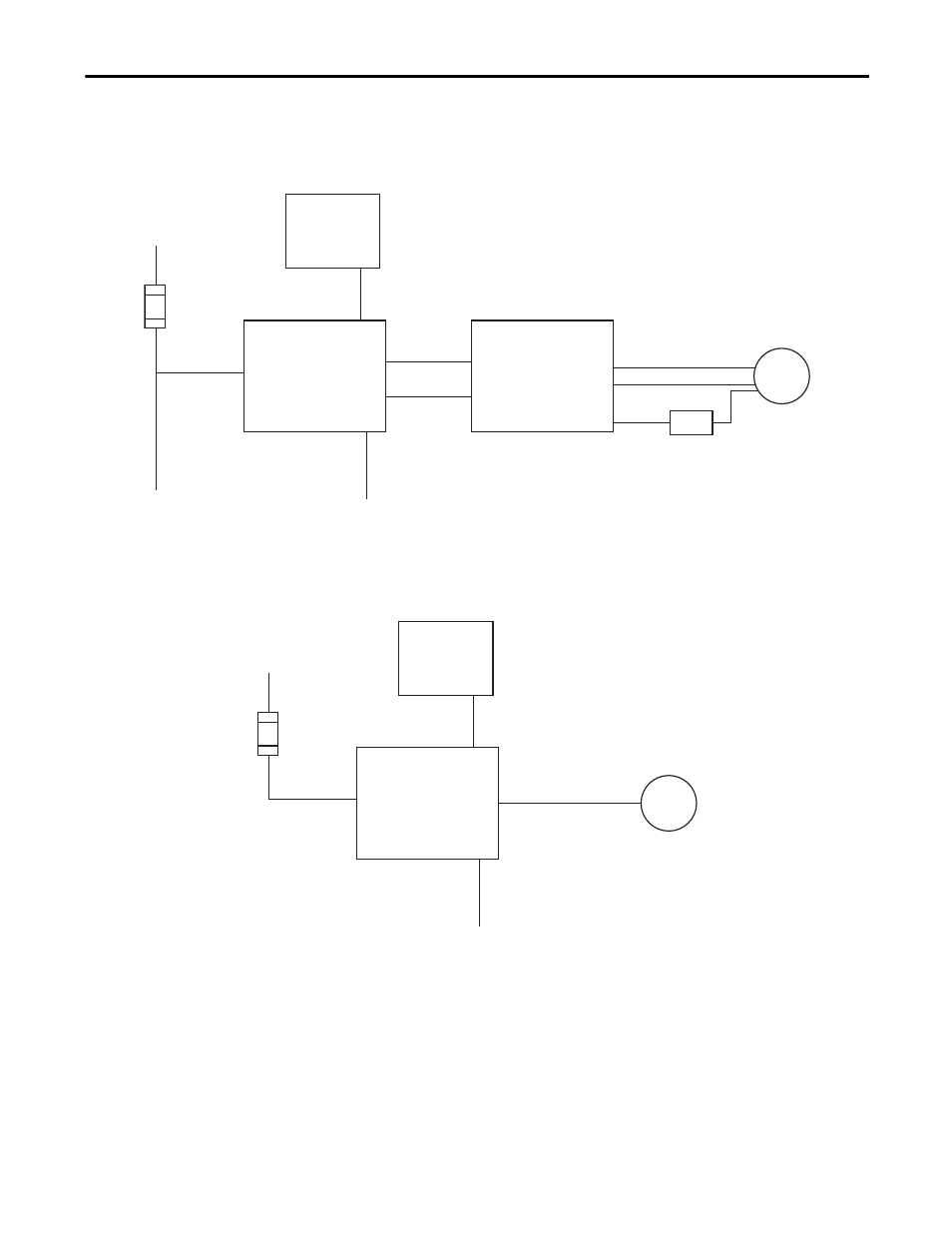

AC Fan Inverter System

The AC fan inverter system is summarized in the following block diagram.

DC Fan System

The DC fan system is summarized in the following block diagram.

PowerFlex 700H and PowerFlex 700S Drives

The frame size for PowerFlex 700H and PowerFlex 700S drives determines the
number of fan systems, as listed here:

Frame 9 drives - one fan system

Frame 10 drives - two fan systems

Frame 11 drives - three fan systems

Frame 12 drives - four fan systems, where the topology is parallel frame 10
drives

+/- DC Bus

Fuse

ASIC Circuit

Board

Fan Inverter

Circuit Board

Power

Conditioning

Fan Capacitor

AC Fan

X2

X8

X4

X5

X3

X11

+/- DC Bus

Fuse

ASIC Circuit

Board

Fan Power

Supply Circuit

Board

DC Fan

X2

X8

X81

X3

X11
