22

Rockwell Automation Publication PFLEX-IN029B-EN-P - August 2014

Chapter 1

PowerFlex 700H and 700S Drives - Frame 9 Procedures

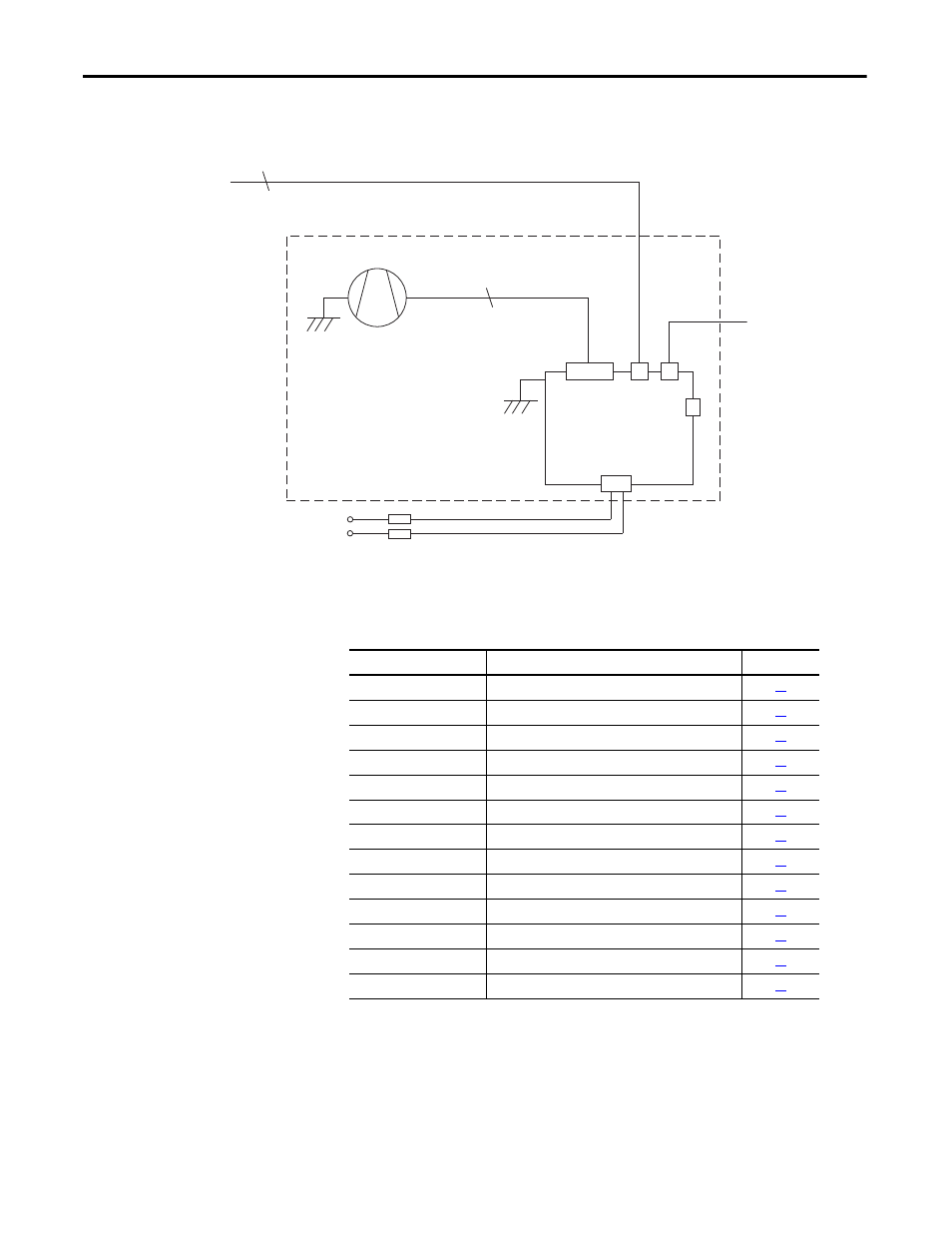

Figure 3 - Frame 9 DC Fan System Wiring Schematic Diagram

Frame 9 Fan System
Replacement Procedures

Replacement procedures for these frame 9 fan system parts are included in this
chapter.

To Power Circuit Board X7

(Fan Control)

3

4

Main DC Fan

Fan Module

DC +

DC -

Isolated 48V DC Power
Supply Circuit Board

X81

X8

X3

X82

X2

Cat. No.

Part Description

Page

20-PP20202

Fuse for fan system

29

20-PP20300

Fuse holder for main fan system fuses

29

20-PP01049

50 mm cooling fan for fan inverter

30

SK-H1-FANCAP-F9

Main AC fan capacitor (7

μF)

31

20-VB00299

Main AC fan inverter circuit board

33

SK-H1-DCFANBD1

Main DC fan power supply circuit board

36

SK-H1-DCFANRETROFIT-F9

AC to DC fan system retrofit kit

39

SK-Y1-DCFAN1

Main DC fan assembly

43

20-PP01080

230 W main AC fan assembly

43

20-PP09055

Main AC fan inverter output transformer

49

20-PP01068

80 mm x 80 mm x 32 mm internal stirring fan assembly

50

20-PP01068

Cross-plate stirring fan (80 mm x 80 mm x 32 mm)

51

20-PP01068

Internal stirring fan (80 mm x 80 mm x 32 mm)

52
