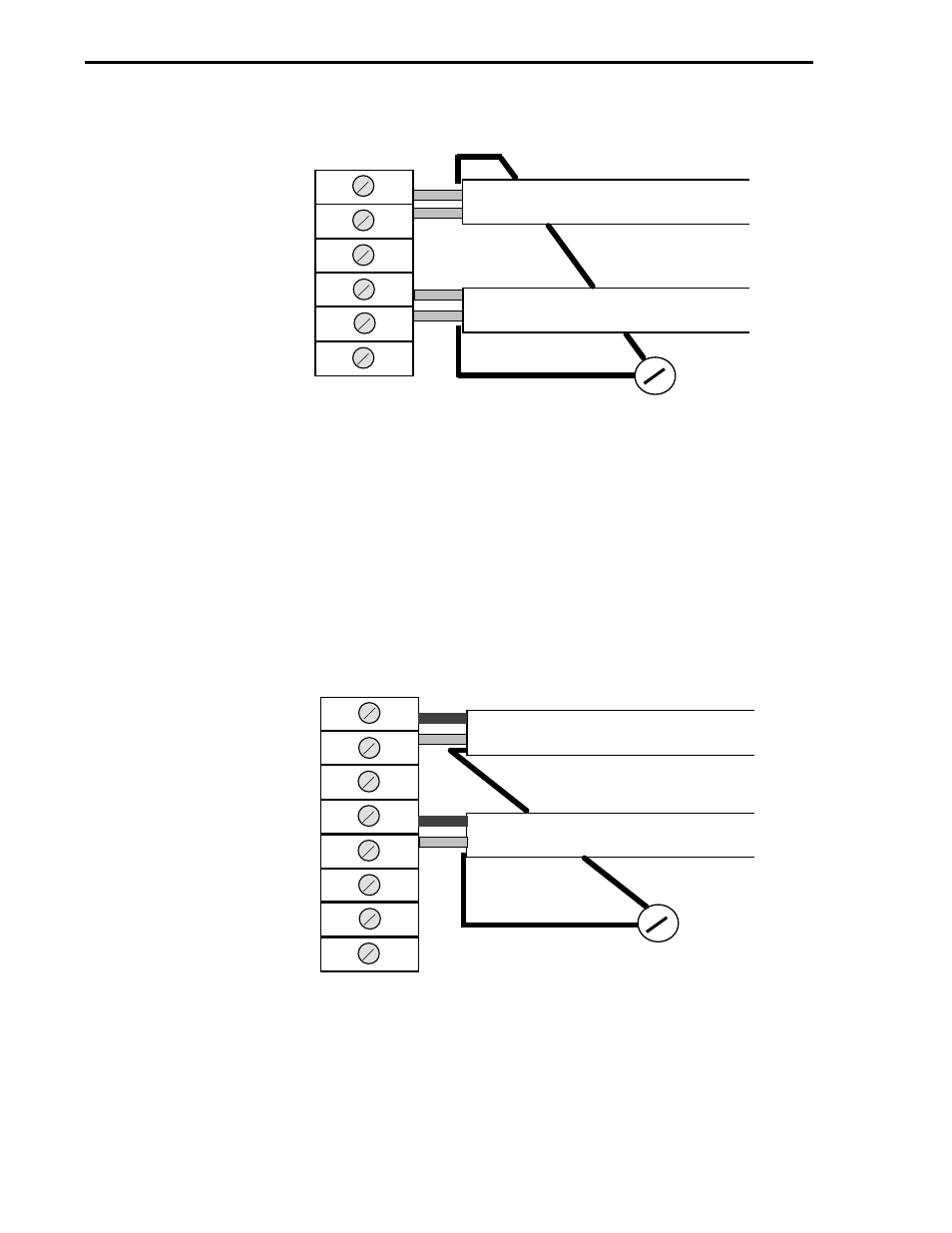

Figure 2-25. Current Input Signals to AI0&1 (Transmitters Have Power

Source)

Figure 2-26. Current Input Signals to AI0&1 (Transmitters Receive +24

V dc from Controller)

PIN 2 AI0

PIN 4 +24 VOLTS

PIN 3 SIGNAL COMMON

PIN 5 AI1

TB1

CABLE FROM TRANSMITTER

CABLE FROM TRANSMITTER

NO. 6

SCREW

CHASSIS SAFETY

GROUND

WIRED AS SHOWN EACH TRANSMITTER HAS ITS OWN POWER SOURCE AND DOES

NOT REQUIRE +24 V FROM THE CONTROLLER

PIN 6 SIGNAL COMMON

+

-

+

-

PIN 3 SIGNAL COMMON

PIN 5 AI1

PIN 4 +24 VOLTS

TB1

CABLE FROM TRANSMITTER

CABLE FROM TRANSMITTER

NO. 6

SCREW

CHASSIS SAFETY

GROUND

WIRED AS SHOWN EACH TRANSMITTER RECEIVES +24 V FROM THE CONTROLLER

PIN 2 AI0

+

+

PIN 1 +24 VOLTS

-

-

53MC5000 Process Control Station

2-30
