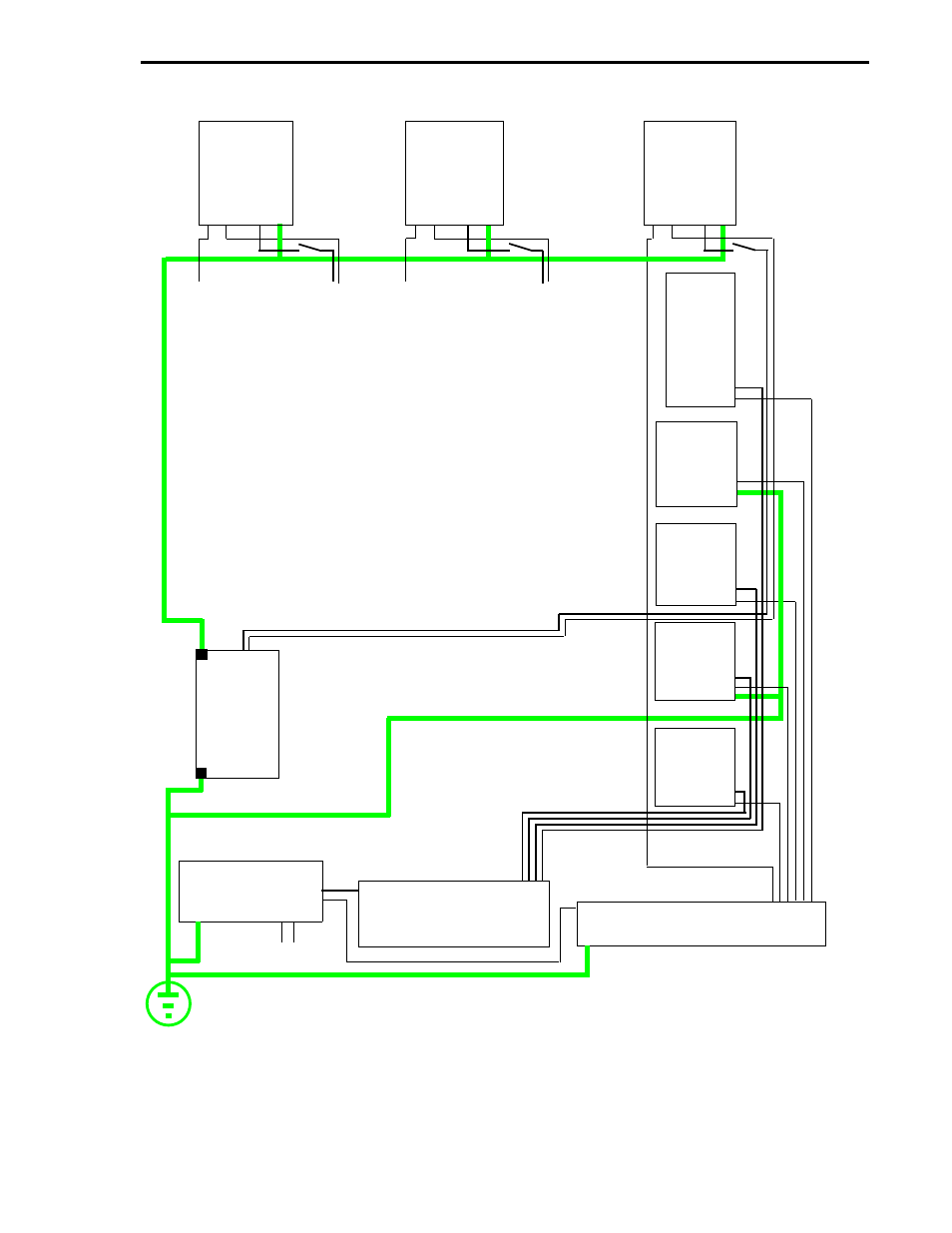

Figure 2-20. 220/240 V ac Power Wiring Example

SCADA

CORD

SET

ANALOG

16DI/DO**

24 V DC P/S

24 V DC DISTRIBUTION

TERMINAL STRIP*

COMMON BUS BAR*

MC5000

1

MC5000

2

MC5000

3

DUAL

RELAY

+

-

AC

EARTH GROUND

TB1

TB1

TB2

TB2

TB2

SPST

SPST

SPST

AC

BREAKER

BOX

PC L3 L2 L1 G

1 2 3 4 5

PC L3 L2 L1 G

1 2 3 4 5

PC L3 L2 L1 G

1 2 3 4 5

CONTROLLERS AND ITBs ARE WIRED

SAME AS CONTROLLER 3.

*DISTRIBUTION TERMINAL STRIP AND COMMON
BUS BAR NOT PROVIDED BY F&P.
•••**ASSUMES 24 V MODULES INSTALLED ON 16DI/DO.

1

2

1

2

1

2

+24 V

9

10
