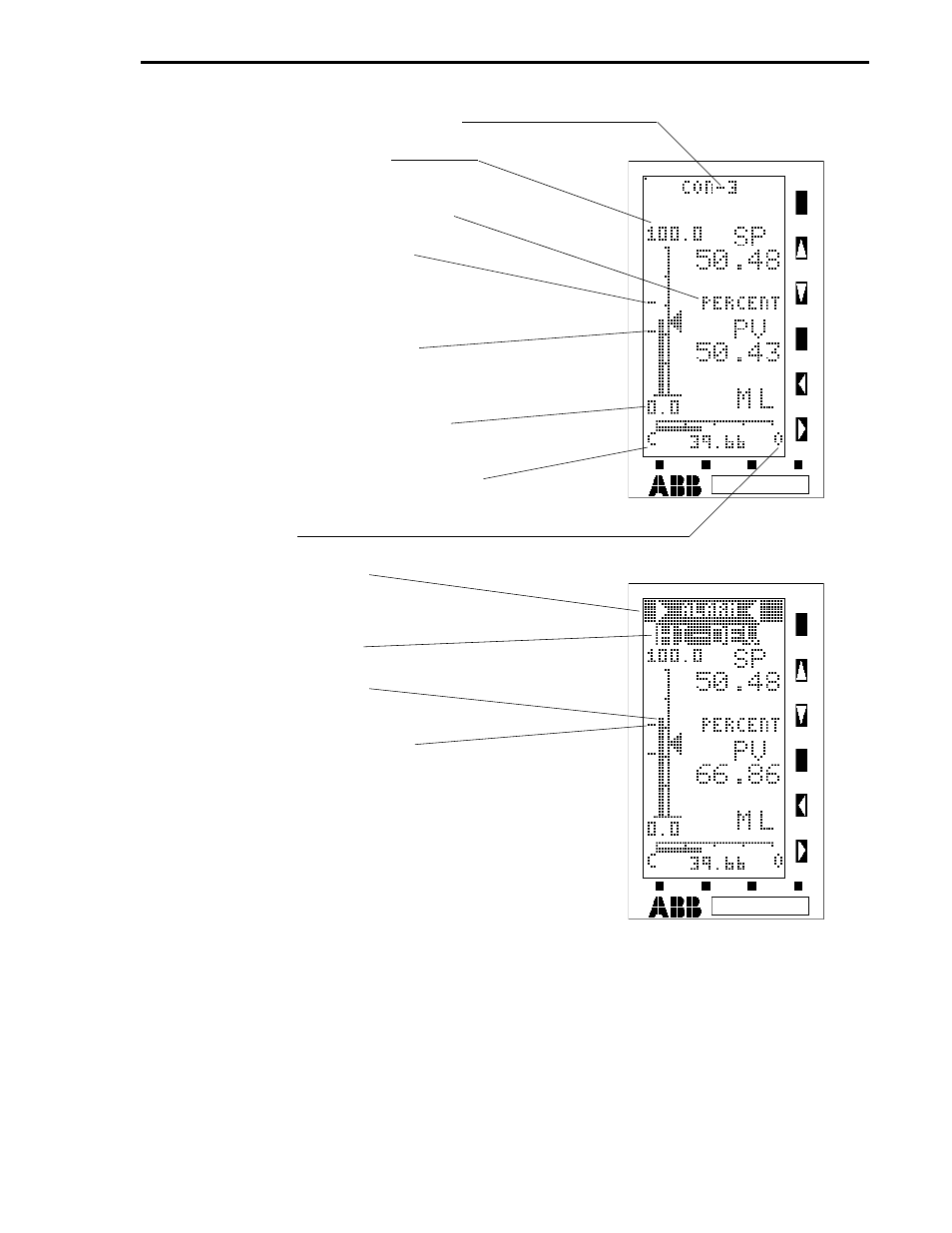

Figure 4-3. Point Displays 3, 4, 5, and 6 (CDM = 0, Standard PID)

(Sheet 5 of 5)

CONTROL MODULE TAG NAME (A006)

CONTROLLER SPAN (C223) +
CONTROLLER LOWER RANGE (C224)

ENGINEERING UNITS LEGEND (A007)

HI-DEV ALARM LIMIT INDICATOR
CON3 ALARM LIMIT 1 (C211)
(ALSO CONTROL ALARM MODE,
B350 = 6)

LO-DEV ALARM LIMIT INDICATOR
CON3 ALARM LIMIT 2 (C212)

CONTROLLER LOWER RANGE (C224)

C = CLOSE VALVE (SEE REVERSE VALVE
L181)

O = OPEN VALVE

HORN OVERLAY (A009 =
’wALARMx’, L065 = 1, AND
L063 = 0)

HI-DEV ALARM OVERLAY

PROCESS VARIABLE BAR
ABOVE HI-DEV ALARM LIMIT

DEV ALARM LIMIT INDICATOR
CON3 ALARM LIMIT 1 (C211)

CON3 DISPLAY AND CON3 HI-DEV ALARM
OVERLAY

Section 4. Operator Displays

4-15
