Doors.NET Reference Manual
- 389 -

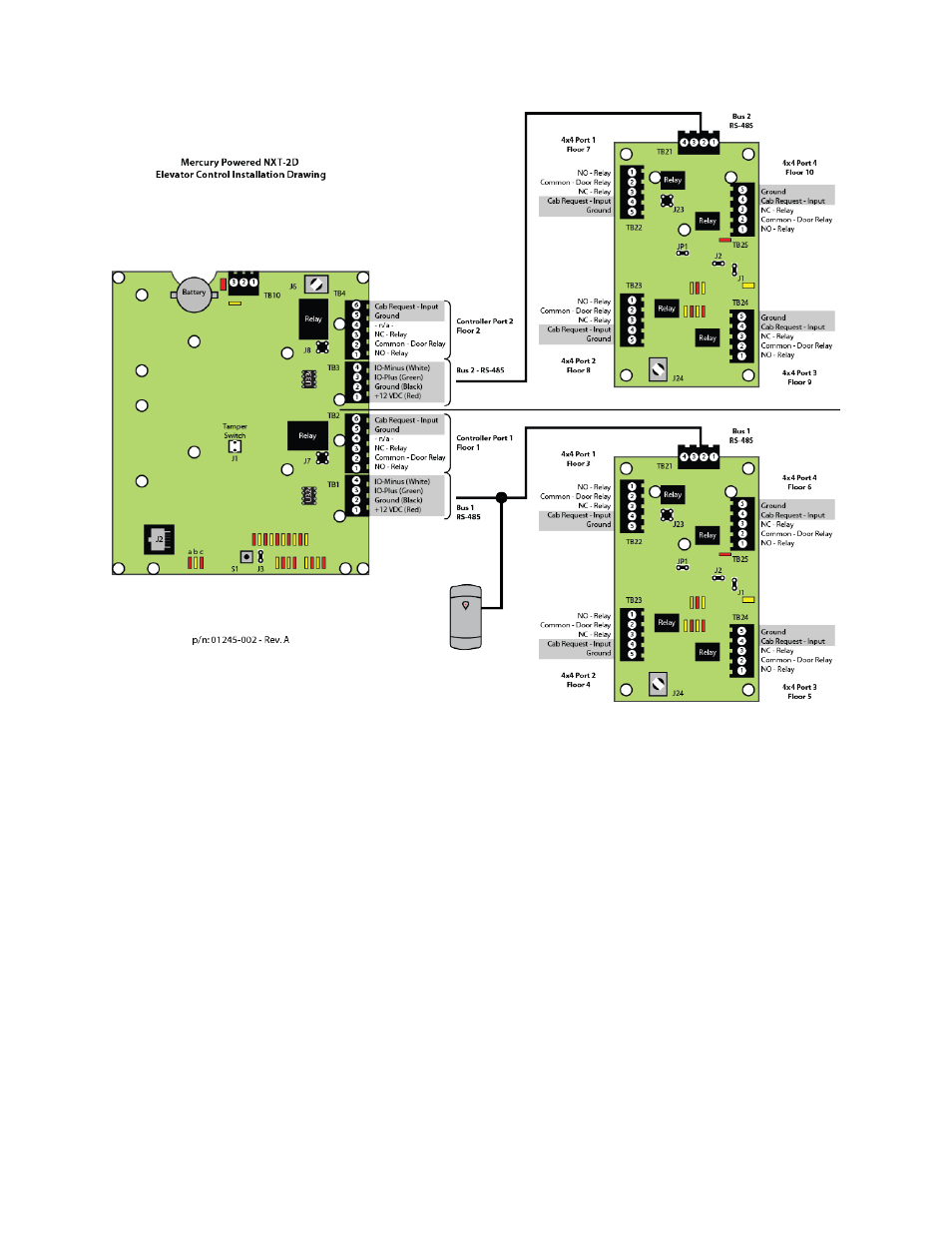

4-Door Controller and 4x4s
For a 4-door controller handling up to 20 floors:
Floor
Device
Wiring Loca-
tion
Terminal
Block
Default Output
Designator
Default Input
Designator
1
4-D Con-
troller
Port 1
TB1
Output 0.1
Input 0.1
2
4-D Con-
troller
Port 2
TB3
Output 0.2
Input 0.2
3
4-D Con-
troller
Port 3
TB5
Output 0.3
Input 0.3
4
4-D Con-
troller
Port 4
TB7
Output 0.4
Input 0.4
5
4x4
Bus 1 - Port
TB22
Output 5.1
Input 5.1
