1.8 KV-E4X/E8X/E16X (Expansion Input Unit)
1.8.3

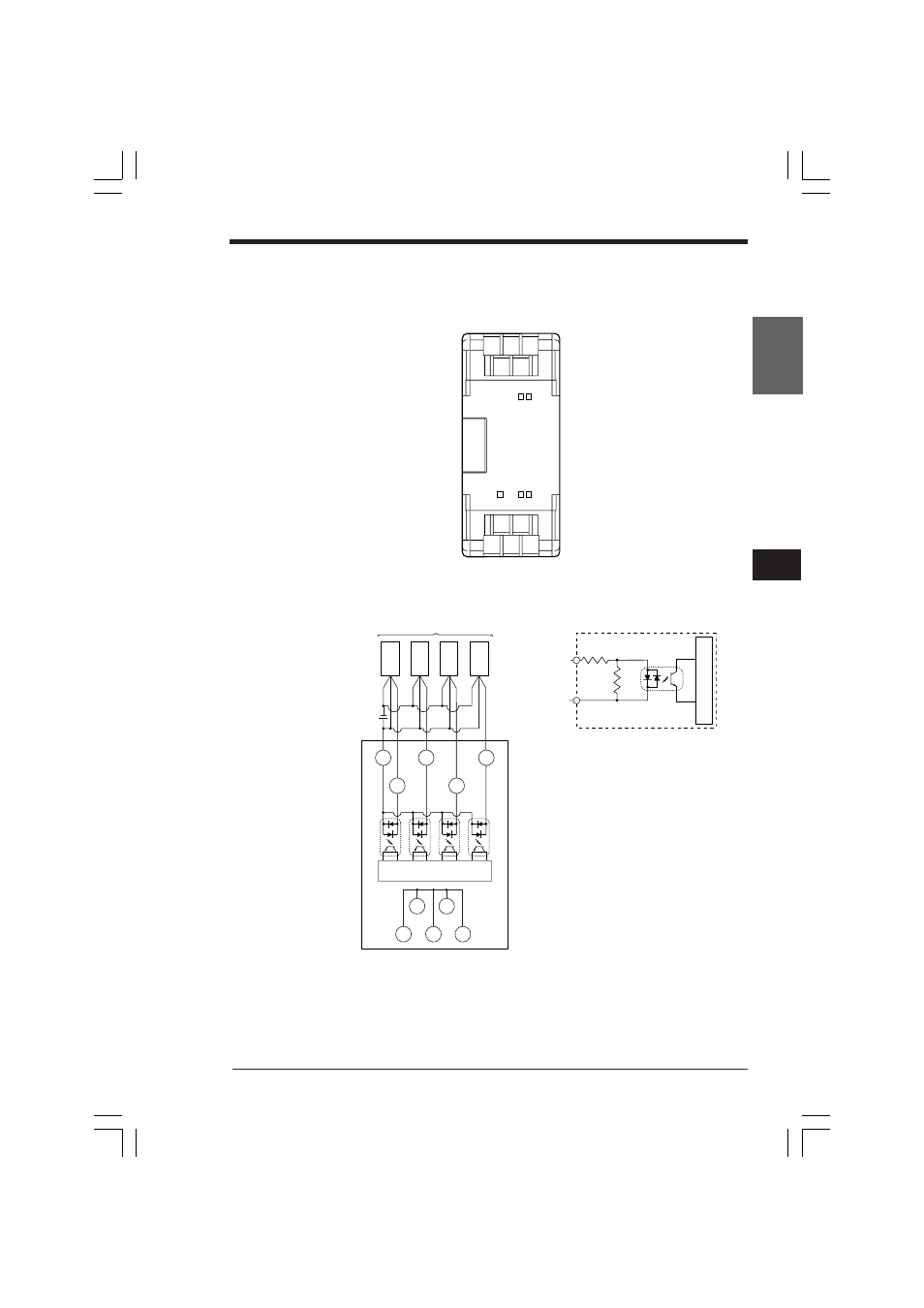

Terminal Layout Drawings and Input Circuit Diagrams
KV-E4X (4-I/O expansion input unit)
■ Terminal layout drawing
■ Input circuit diagram
V1 V3 V5
C1
1
3
V2 V4
0
2
2
C1
1
3
0
V2
V5
V3
V1
V4
0 to 3
C1
4.3KΩ
510Ω
Internal circuit
Three-wire
type
Blue
Black
Brown
Sensor
Three-wire
type
Blue
Black
Brown
Three-wire
type
Blue
Black
Brown
Three-wire
type
Blue
Black
Brown
Photocoupler
insulation
Internal circuit
• V1 to V5 are short-circuited inside
(so they can be used as a relay
terminal block).
