Mounting and Wiring

Page 36

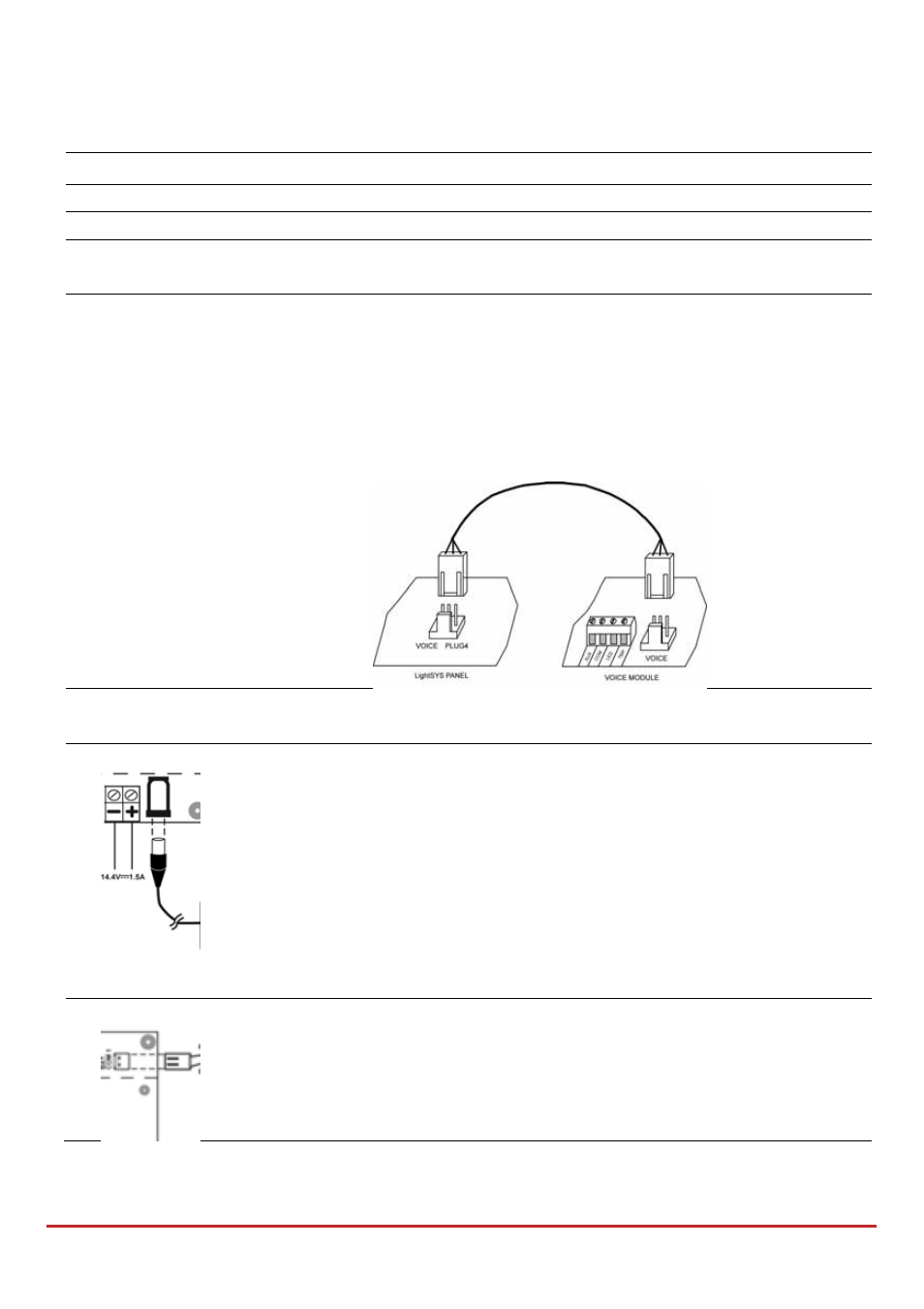

Main Unit DIP Switch and Jumper Setting

Plugs

Plug Description

Function

PLUG 1

Bus Connector

Bus 4 pin plug for easy connection to the bus

PLUG 2

Back Tamper

Used for the connection of the optional back tamper

PLUG 3

Telephone

Used for a local telephone connection (same as the

PHONE SET terminal)

PLUG 4

Voice

Used to connect the Advanced Digital Voice
Module (RP432EV) to the LightSYS2.
Connect the Voice module to the VOICE connector

(PLUG 4) on the main panel via the supplied cable. This
connector transmits signals from the voice module to
the telephone line during remote communication and is
essential for normal operation of the voice module.

PLUG 5

RS‐232

Used for local communication with the configuration

software.

PLUG 6



Use this outlet for connection to the RISCO supplied
certified AC to DC adaptor.

Note: the Adaptor outgoing power cord can be cut for
the plug and attached to the supplied terminal block
fuse (See Figure 2‐3) as per your local wiring
requirements.

Additionally, input wiring can also be connected to

LightSYS2 through the neighboring (–) and (+) terminal
block connectors.

PLUG 7

Battery

Use this outlet to connect to the backup battery (not‐

supplied), of 12 volts and 7Ah
