Camera dimensions

STINGRAY Technical Manual V4.4.4

88

Stingray board level: C-Mount

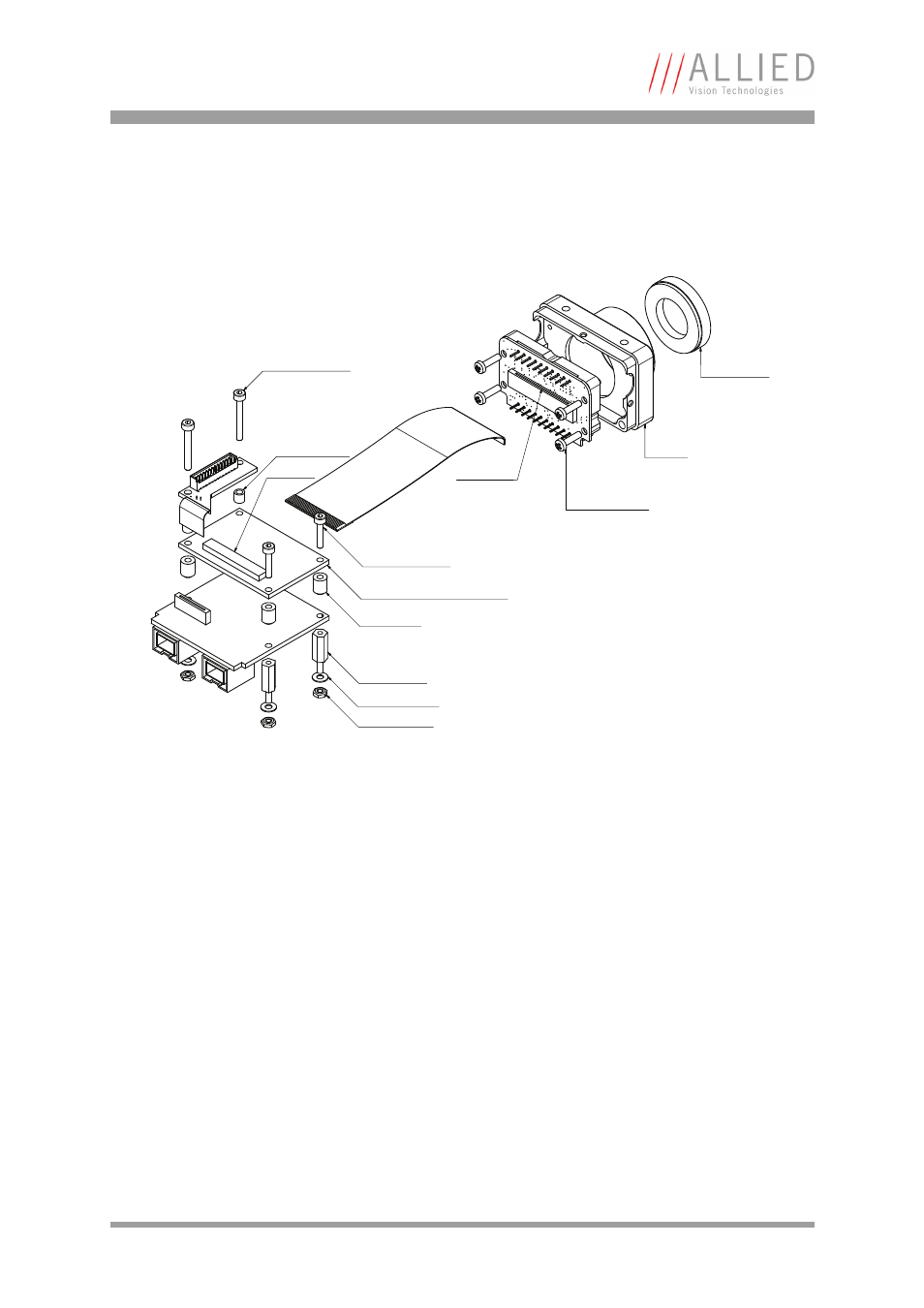

Figure 39: Stingray board level: C-Mount

Camera =
main board + processor board + IO board
+ flex cable + sensor board

spacer, 3.2 mm (2x)

M2 ISO4032-A2 (4x)

Ø2.2 ISO7089-A2 (4x)

spacer M2x10 (4x)

PCB spacer (4x)

Stingray board level version: C-Mount

bottom contacts!

top contacts!

M2x16 ISO4762-A2 (2x)

M2x10 ISO4762-A2 (2x)

M2x8 ISO7045-A2 (4x)

front flange

filter ring with filter
or protection glass
