Chapter 2 Installation and Wiring|

Revision June 2008, 04EE, SW--PW V1.11/CTL V2.11

2-17

NOTE

Frame A: VFD002E11A/21A/23A, VFD004E11A/21A/23A/43A, VFD007E21A/23A/43A,

VFD015E23A/43A, VFD002E11C/21C/23C, VFD004E11C/21C/23C/43C, VFD007E21C/23C/43C,

VFD015E23C/43C, VFD002E11T/21T/23T, VFD004E11T/21T/23T/43T, VFD007E21T/23T/43T,

VFD015E23T/43T, VFD002E11P/21P/23P, VFD004E11P/21P/23P/43P, VFD007E21P/23P/43P,

VFD015E23P

Frame B: VFD007E11A, VFD015E21A, VFD022E21A/23A/43A, VFD037E23A/43A, VFD007E11C,

VFD015E21C, VFD022E21C/23C/43C, VFD037E23C/43C

Frame C: VFD055E23A/43A, VFD075E23A/43A, VFD110E43A, VFD055E23C/43C,

VFD075E23C/43C, VFD110E43C

For frame C: To connect 6 AWG (13.3 mm

2

) wires, use Recognized Ring Terminals

2.4 Control Terminals

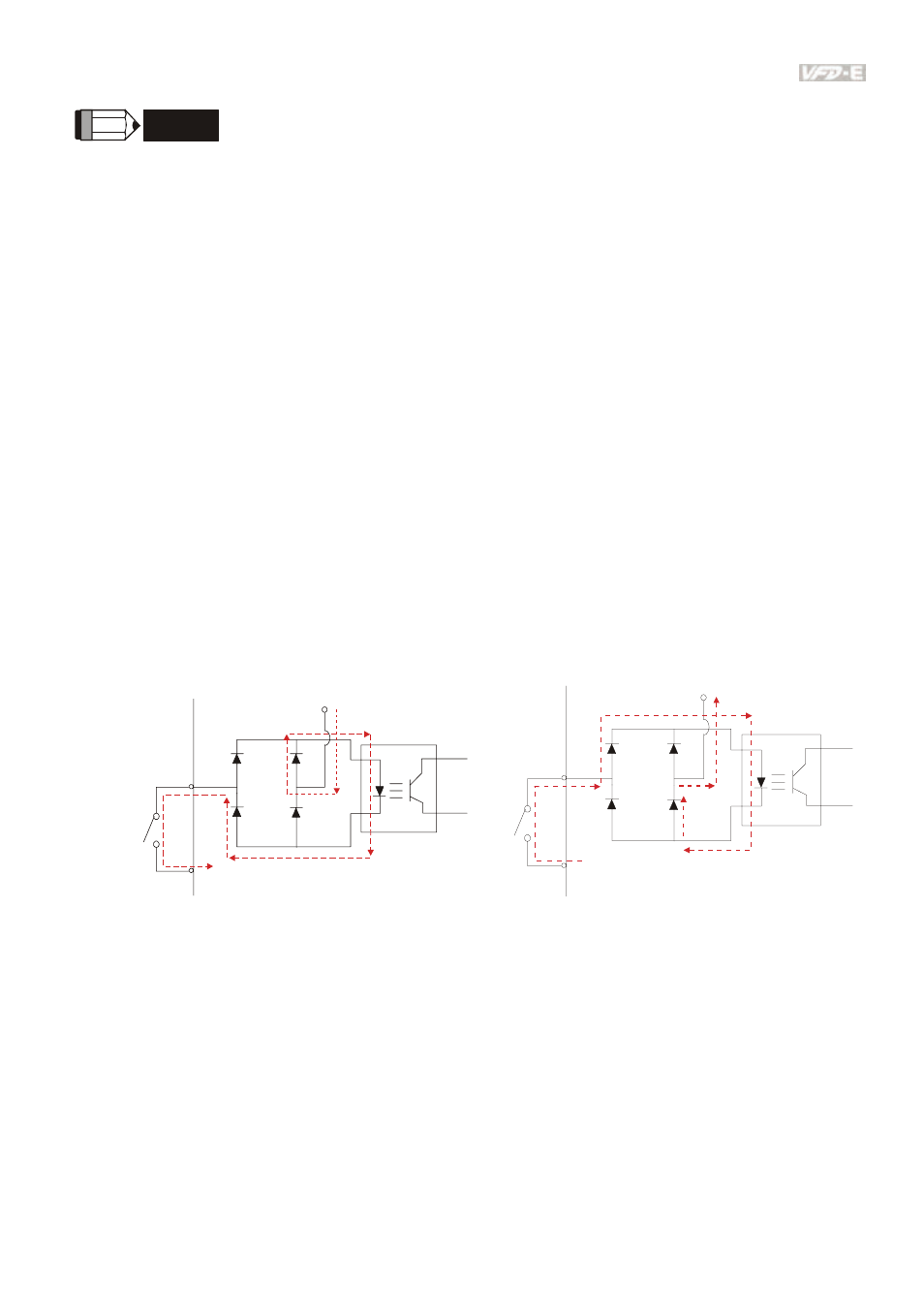

Circuit diagram for digital inputs (NPN current 16mA.)

+24

NPN Mode

multi-input

terminal

Internal Circuit

DCM

+24V

Multi-Input
Terminal

DCM

Internal Circuit

PNP Mode
