Teledyne LeCroy

SAS/SATA Software Menus and Toolbars

88





Sierra M124 SAS/SATA Protocol Analyzer User Manual

SMP Frame (SAS only)

Double‐click SMP Frame in the Patterns window of the Trigger dialog to open the SMP
Frame Pattern dialog.

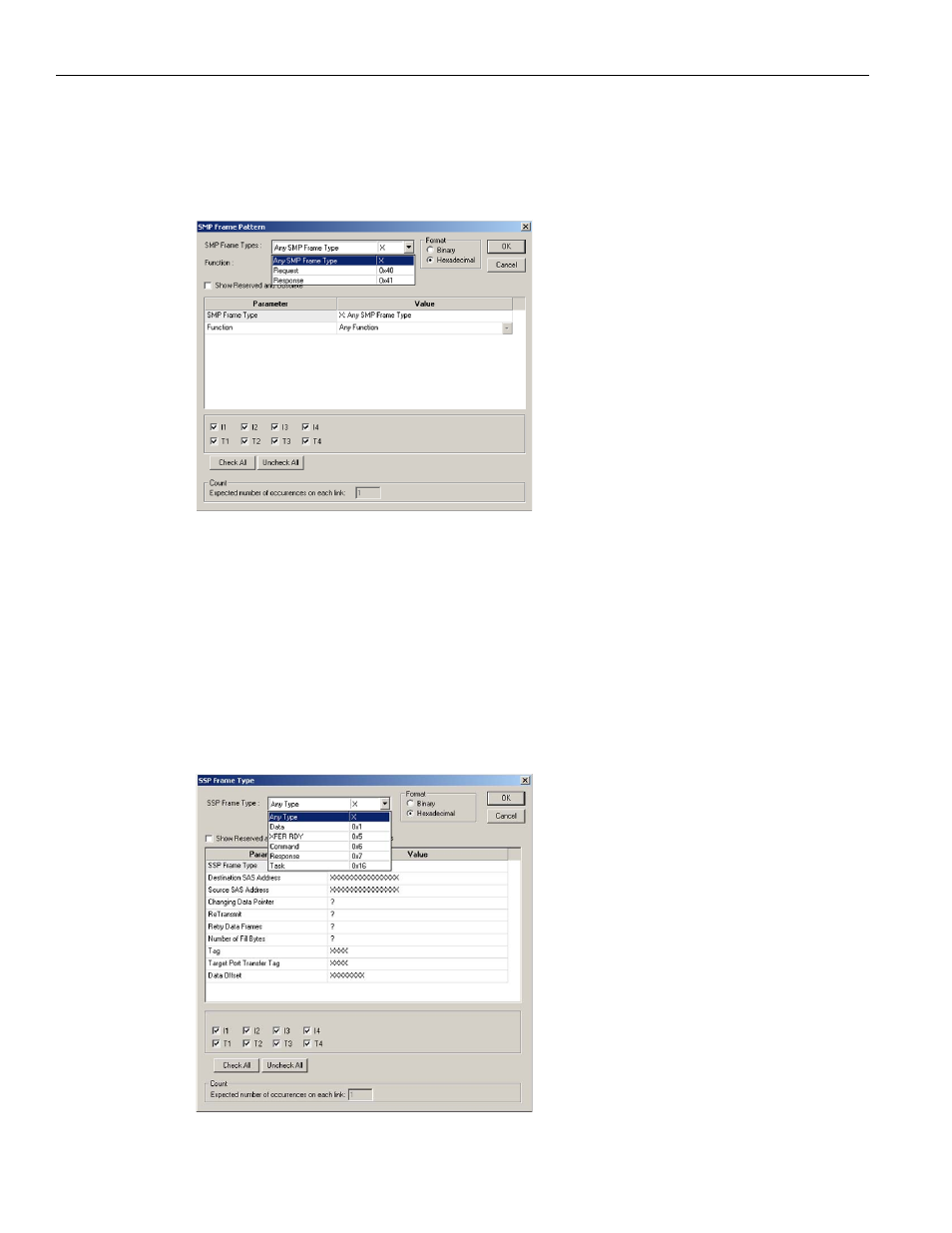

Figure 2.56: SAS: SMP Frame Pattern Dialog

SAS vs. SATA: Not available in SATA.

Click the down arrow next to the SMP Frame Types dropdown list and scroll the list to
choose an SMP frame type on which to trigger. Then click the down arrow next to the
Function dropdown list, choose a function, and click OK.

SSP Frame (SAS only)

Double‐click SSP Frame in the Patterns window of the Trigger dialog to open the
SSP Frame Pattern dialog.

Figure 2.57: SAS: SSP Frame Type Dialog
