Sierra M124 SAS/SATA Protocol Analyzer User Manual

87

SAS/SATA Software Menus and Toolbars

  Teledyne LeCroy

Click the down arrow next to the Address Frame Type dropdown list, scroll the list to
choose an address frame type on which to trigger, and click OK.

STP Frame

Double‐click STP Frame in the Patterns window of the Trigger dialog to open the STP
Frame Type dialog.

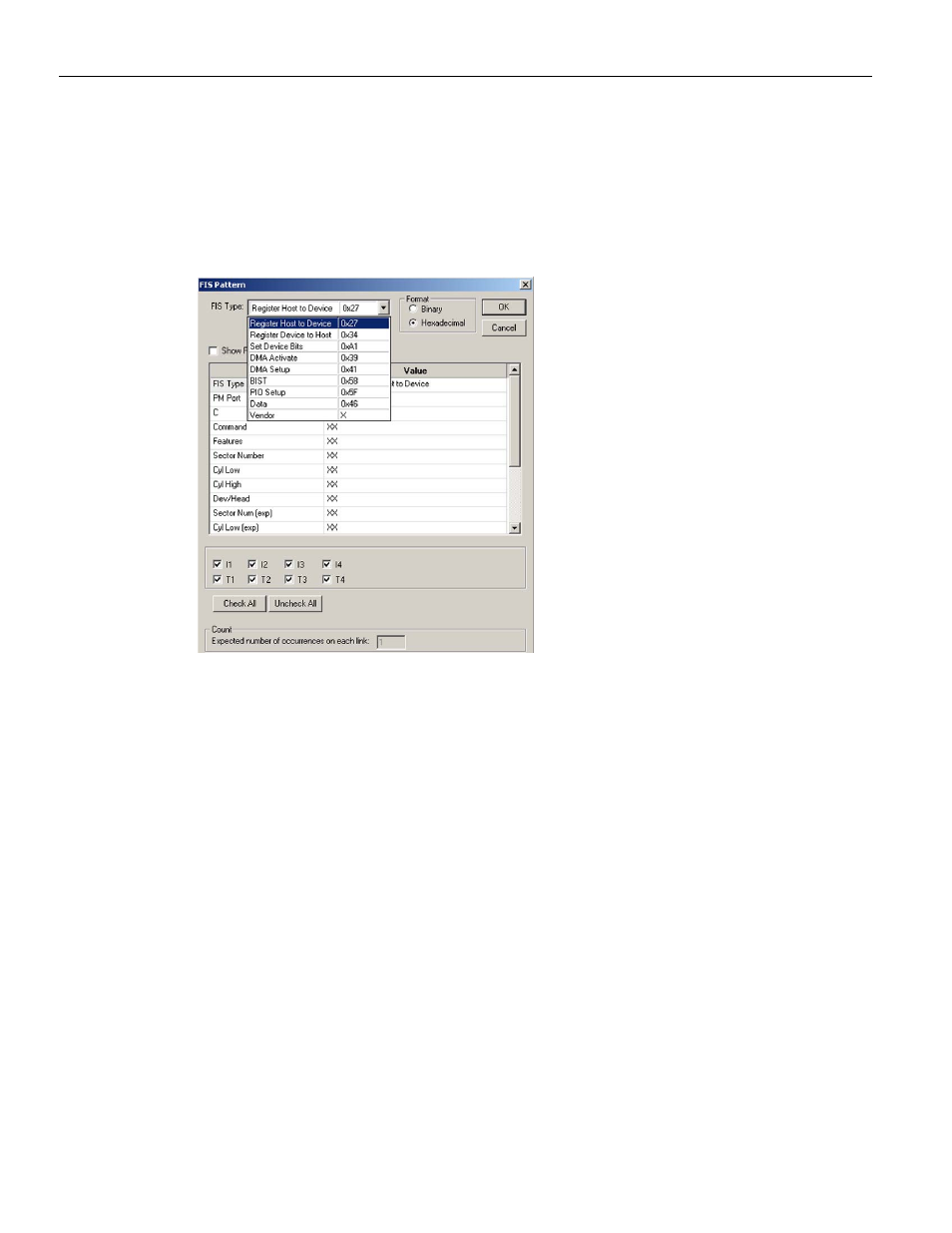

Figure 2.55: SATA: FIS Pattern Dialog

Click the down arrow next to the FIS type dropdown list, scroll the list to choose an FIS
type on which to trigger, and click OK.
