Commissioning 4-91

7000 “A” Frame

7000A-UM150F-EN-P – June 2013

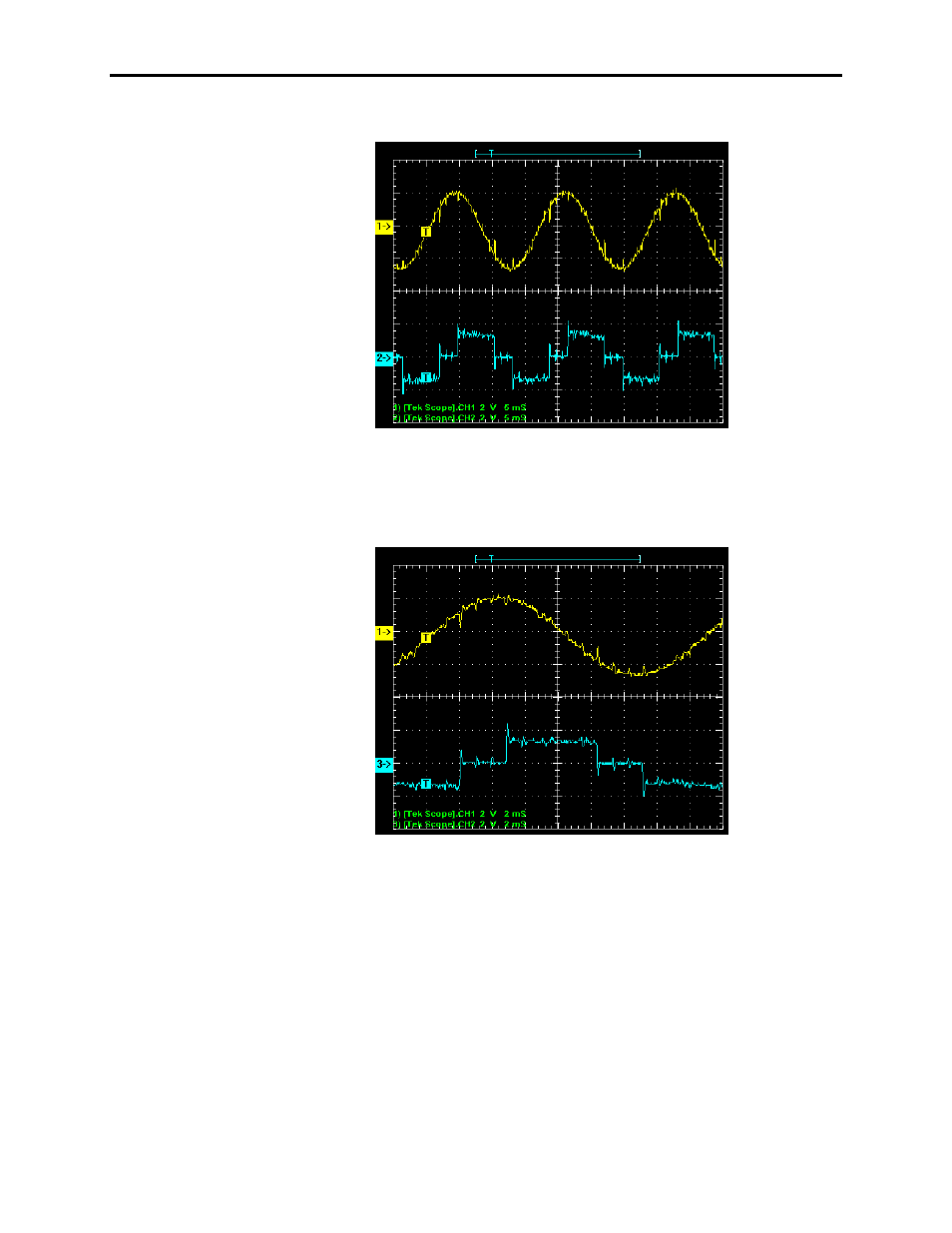

Figure 4.26 – Running Full Speed, 90% Load: Line Side; Vab1_out (1) vs. Ia1_out (2)




Figure 4.27 – Running Full Speed, 90% Load: Line Side; Vab1_out (1) vs. Ia1_out (2)
