Teledyne LeCroy

Trigger Setup

86





Sierra M6‐1 SAS/SATA Protocol Analyzer User Manual

2.13.7

STP Frame Pattern

Double‐click STP Pattern to open the STP Pattern selection dialog.

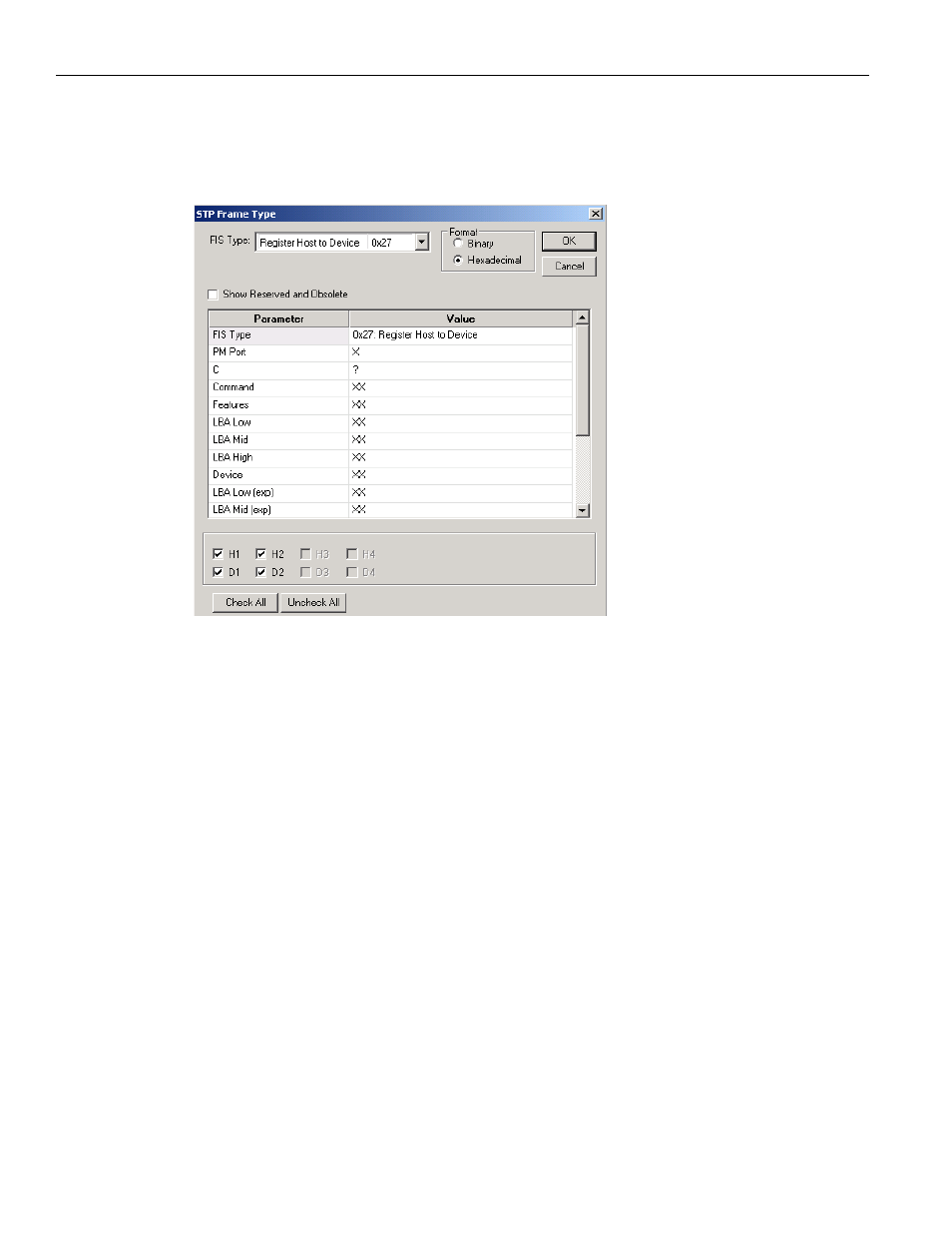

Figure 2.56: SATA: STP Pattern Dialog

The STP Pattern dialog opens with the default FIS Type as Register Host to device. To
choose another available FIS Type, click the down arrow next to the FIS Type list box.

Choose FIS Type and complete the corresponding dialog.

ATA Command Pattern (SATA only)

Double‐click ATA Command to open the ATA Command Pattern selection dialog (see

Figure 2.57 on page 87

).
