Output voltage monitor and output current monitor – GW Instek PSB-2000 Series User Manual User Manual
Page 76

PSB-2000 Series User Manual
76

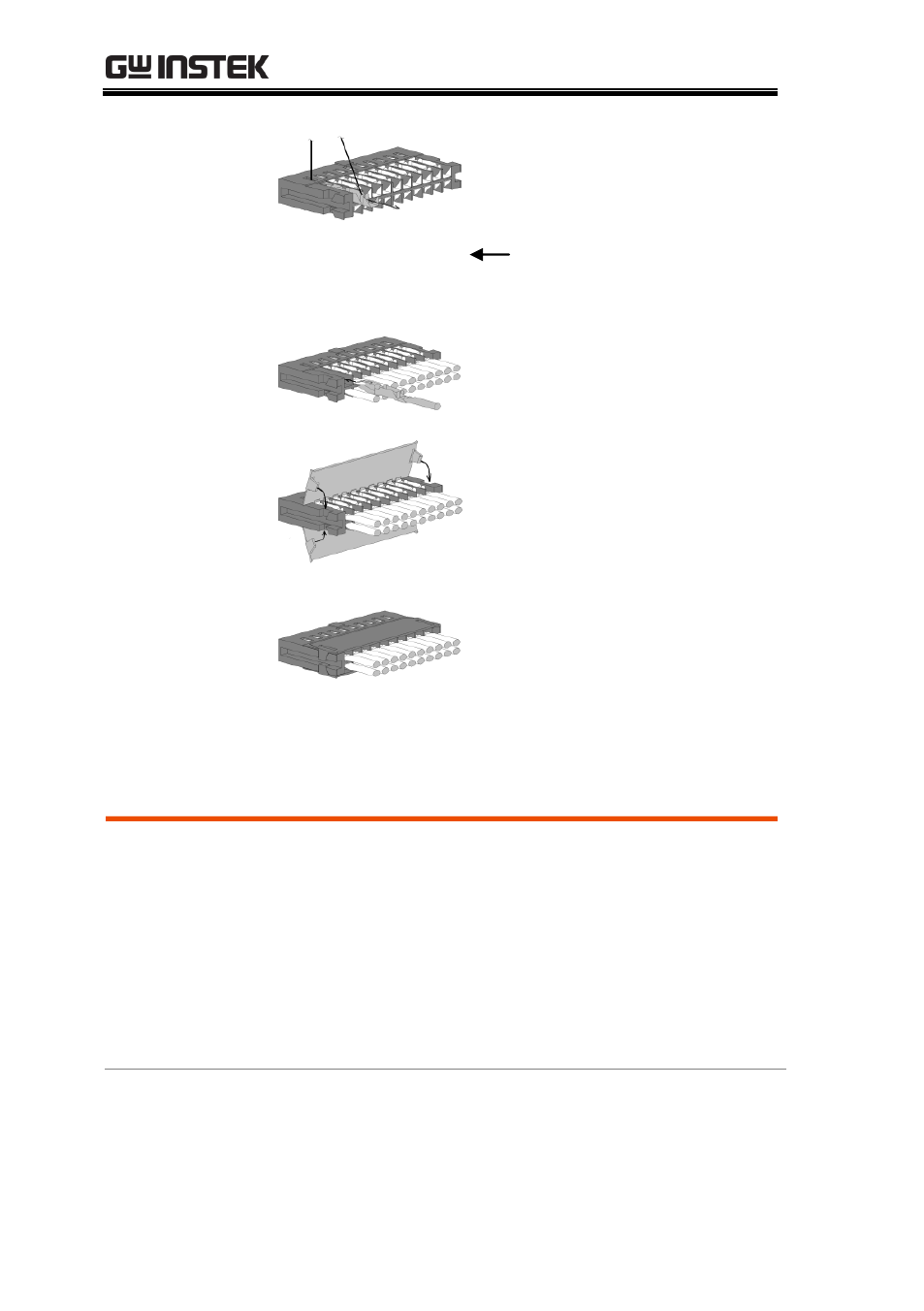

Fig. Assembling
the External
Control
Connector
(XG5M-2635-N)
The 26-pin connector for
external control: XG5M-2635-
N (OMRON Corporation)
Each contact can be easily
removed by pulling it out
while using a pin to hold
down its catch.
The XY2E-0001 contact
removal tool (manufactured
by OMRON Corporation),
can also be used to remove
the contacts.
Applicable wire:
Twisted wire AWG28 or 26
Outer diameter φ1.1 to 1.3
mm
Mount the semi-covers on
both sides of the connector.
Here is a view of the
completed assembly (20 pins
shown)
Output Voltage Monitor and Output Current Monitor
Introduction
It is possible to monitor the output voltage and
output current of the PSB-2000 series power supply
unit using the J3 external control connector. This
section describes how to monitor the output
voltage and output current of the dual channel
model (PSB-2400L2). The single channel models
operate in the same manner as the description for
the CH1 outputs.
