112
Inbetriebnahme PROFIBUS DP
4. inBeTrieBnahMe prOFiBuS Dp
4.1. adresseinstellung bei BuS-geräten
4.1.1. geräte ohne Drehschalter zur adresseinstellung
die BUS-Adresse der Geräte kann wahlweise über das Bürkert Konfigurations-Tool MassFlowCommunicator in
der Ansicht „
Views“ → „PROFIBUS/DeviceNet/CANopen“ eingestellt werden oder direkt über den BUS-Master.
Nach einer Adressänderung muss diese am Slave sowie am Master neu initialisiert werden. Hierbei ist es erfor-
derlich, abhängig vom BUS, evtl. ein entsprechendes Telegramm zu senden.
Um eine störungsfreie Einstellung zu gewährleisten, sollte ein Geräte-Reset durchgeführt werden (Gerät
stromlos schalten).

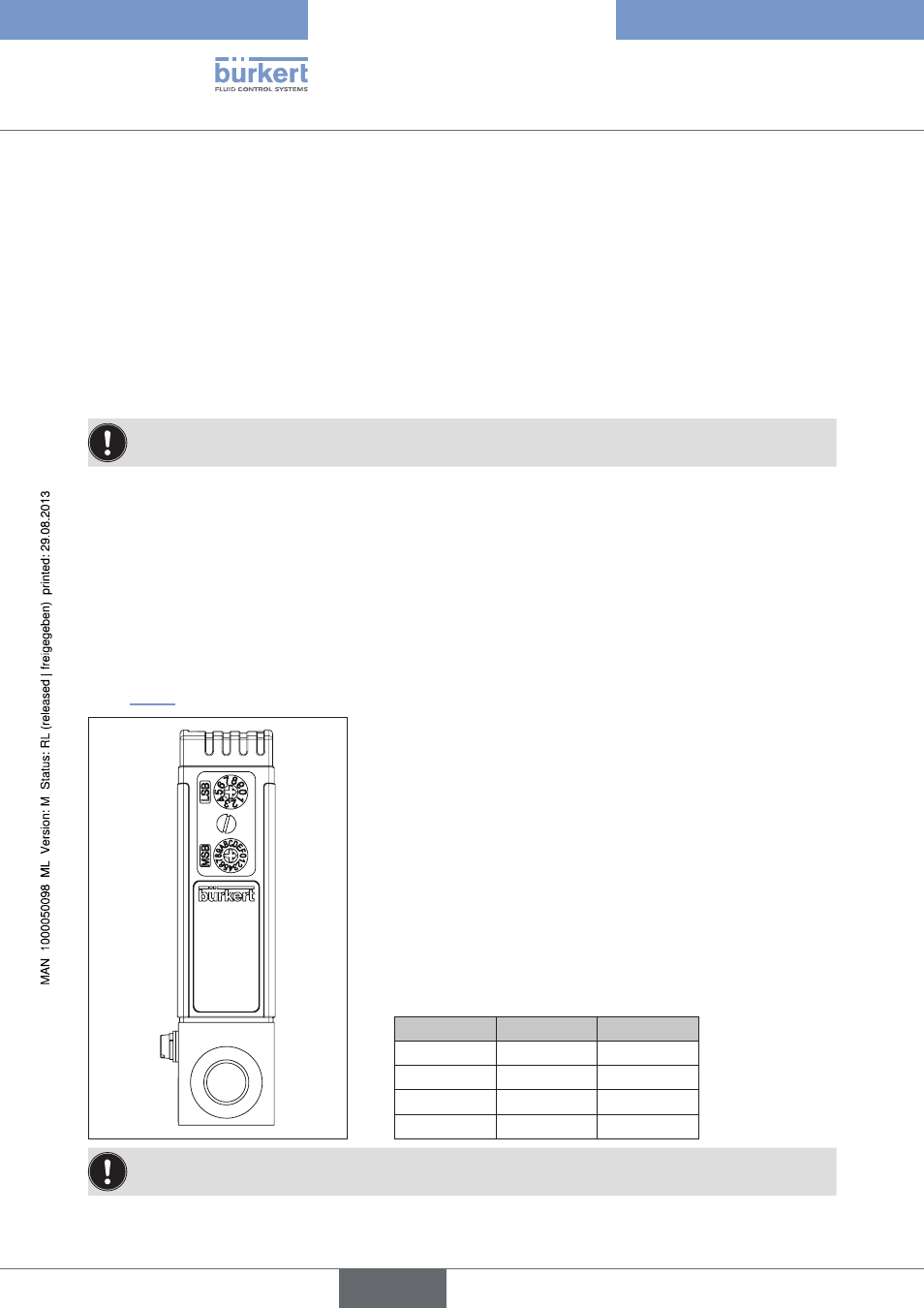

4.1.2. geräte mit Drehschalter zur adresseinstellung
Beim Einschalten des Geräts wird die an den drehschaltern eingestellte Adresse als Slave Adresse über-
nommen. Gültige Adressen sind:
• PROFIBUS 0 … 126
• deviceNet 0 … 63
• CANopen 1 … 127
Falls die Adresse außerhalb des zulässigen Bereiches eingestellt wurde, hat die Adresseinstellung wie unter
Punkt „4.1.1“
beschrieben Gültigkeit.
LBS Einerstelle, x 1
0 ... 9
Ziffer mal 1 → 0 ... 9
MBS Zehnerstelle, x 10
0 ... 9
Ziffer mal 10 → 0 ... 90
A → 100
B → 110
C → 120
d → 130
E → 140
F → 150
die Adresse setzt sich somit aus LSB + MSB zusammen.
mSB lBS adresse
0 1 1
6 3 63
A 0 100
C 7 127
Wird bei vorhandenen drehschaltern eine Adresseinstellung über den BUS-Master gewünscht, so ist dies
durch die Einstellung einer Adresse außerhalb des gültigen Bereiches realisierbar.
MFC Family
deutsch
