Electrical System
9.132
Model 644E-42/944E-42
Rev. 6/04
9.8.47

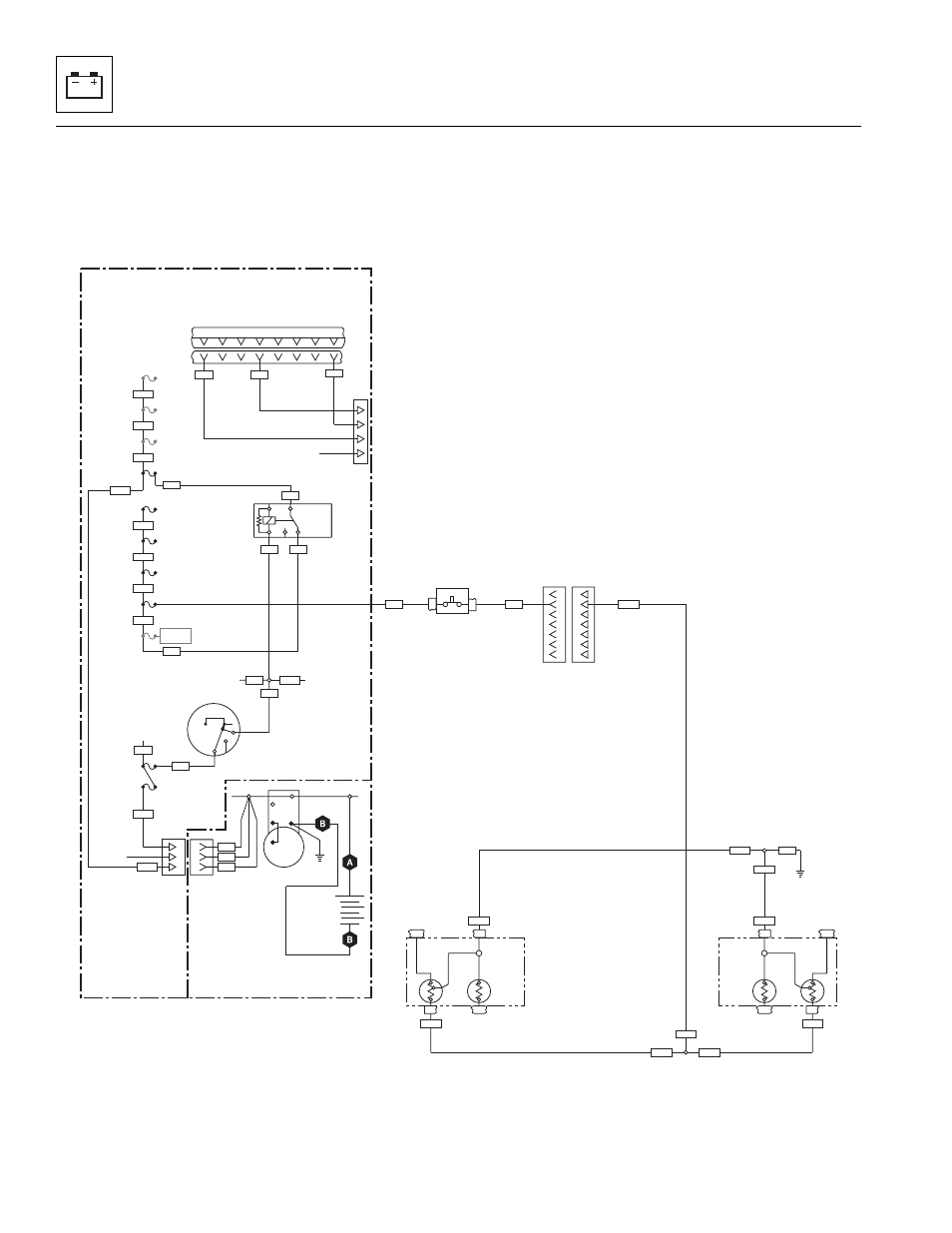

Roadlight Brake Lights Circuit & Troubleshooting (Option)
Schematic is drawn with the ignition switch in the RUN position.
A
B
C
D
E
F
G
ROADLIGHT
FEMALE AND MALE
CONNECTORS
B
C
D
E
F
G
A
BL2A
BRAKE
LIGHT
SWITCH
1
2
BL1
BL2
1
2
2
4
4
3
180
GROUND
BUSS BAR
3
1
EG7
RLG2
RLG1
IND
BRK
RIGHT
TAILLIGHT
BRK
IND
LEFT
TAILLIGHT
RLG2
RLG1
125
BL2C
BL2A
BL2B
BL2C
BL2B
F25 40
LIGHTS MAIN
(OPTION)
Y
F26 25
CONDENSER FAN
(OPTION)
Z
FJ21
28
FJ21
FJ20
26
FJ19
25
AA
27
AB
28
F27
OPEN
F28
OPEN
F1
40
OPEN CAB
VEHICLE MAIN
F2
15
IGNITION
CONTROL
BA1A
10
PB2A
2
PB2
IG1
PB1
To
Park Brake
Switch
BA3
BC1A
FJ15
20
FJ16
21
F20 10
BEACON/STROBE
(OPTION)
T
F21 7.5
BRAKE LIGHTS
(OPTION)
U
F22 20
HEADLIGHTS
(OPTION)
V
F23 15
TURN SIGNALS
(OPTION)
W
F24 20 or 30
WORK/ROADLIGHTS
OR WORKLIGHTS
(OPTION)
X
LP5
FJ18
23
24
FJ17
22
LP6
LP1
OPTION
HARNESS
LP6
LP5
LP4
LP2
LP3
To
Back-Up
Alarm Relay
7
8
9
13
12
10
11
14
INSTRUMENT
PANEL
J7
BA
CK LIGHT
J8
GR
OUND
J9
PO
WER
J13
ACCUJMULA
TOR
BRAKE PRESSURE
ST
ABIL-TRAK
SLO
W PIV
O
T MODE
J12
TURN SIGNAL (OPTIONAL)
J10
ENGINE PRE-HEA
T
(OPTIONAL)
J11
HIGH BEAM (OPTIONAL)
J14
LIGHT
POWER
RELAY
87A 87
30
86
85
B
A
C
D
IGNITION
SWITCH
ACC
IGN
B+
OFF
ACC
IGN
ST
To
Ignition
Relay
To
Ignition
Relay
To Closed
Cab Main
(Option) Fuse
BC1A
B
A
1
C
A
B
POWER
MALE
CONNECTOR
12V BUSS BAR
A
B
C
BA1
BB1
BC1
POWER
FEMALE
CONNECTOR
STARTER
GND (-)
+
+
-
BATTERY 1
ENGINE
BLOCK
MU3301
Refer to
page 9.48
Refer to
pages 9.52
or 9.54
