Hydraulic System
8.138
Model 644E-42/944E-42
Rev. 6/04
8.8.42

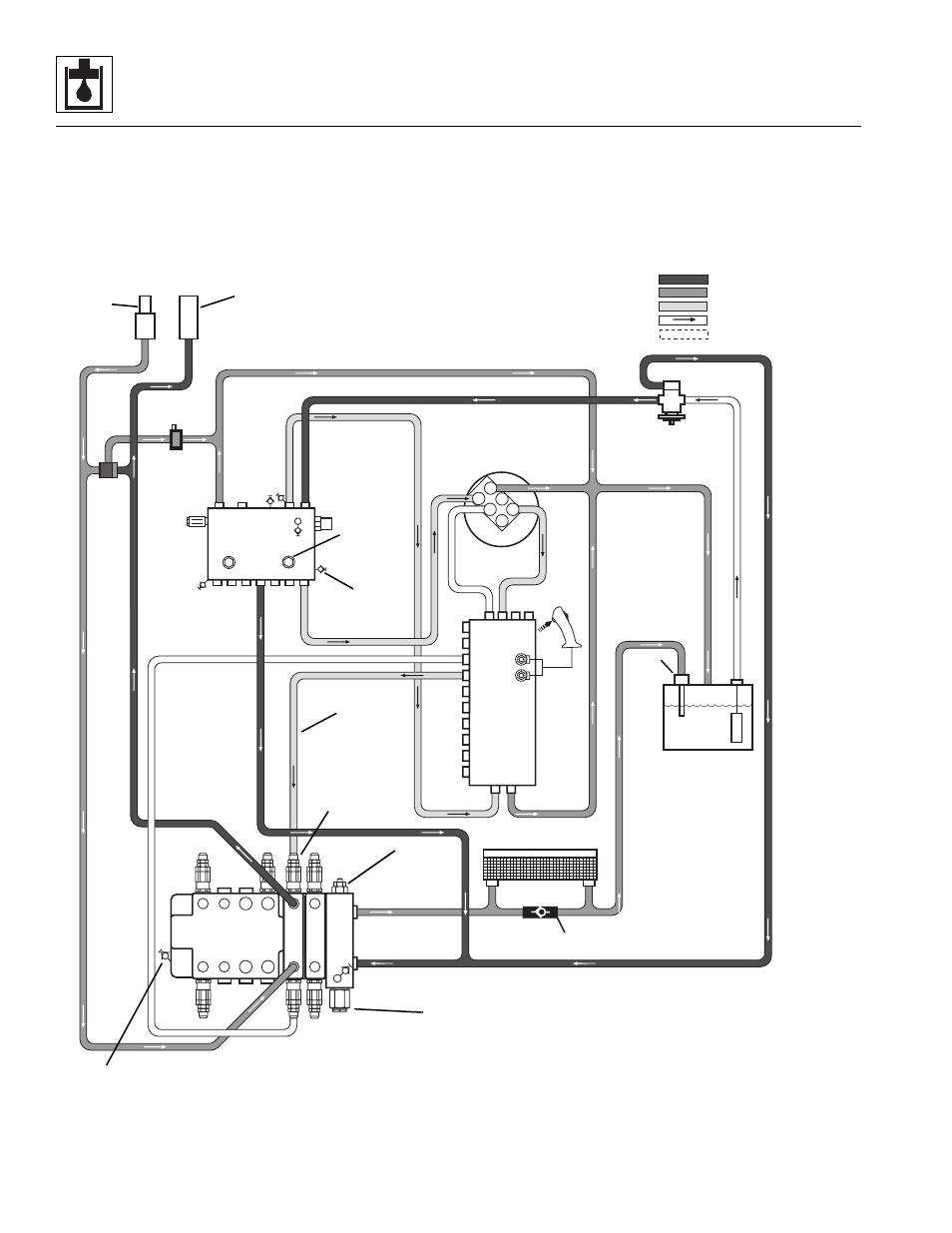

Auxiliary Hydraulic Circuit & Troubleshooting
(Female Coupler Pressurized - Single Joystick)
(644E-42, SN 20118 & Before, SN 0160002519 thru 0160003108)
(944E-42, SN 20123 & Before, SN 0160002514 thru 0160003106)
(Refer to Section 8.8.62, “Auxiliary Hydraulics Circuit Description (Single Joystick),” for a more detailed
explanation of this circuit.)
INLET
OUTLET
ATTACH
TILT
FRAME
EXT/RET
LFT/LWR
AU
X
TRANS
ACCUMULATOR
CHARGE/SECONDARY
FUNCTION VALVE
LS
DRAIN
P1
LSG
ACR
SW
P
ACF
EF
CF
PIL
PB
PBG
PPG
SW
RETURN
FILTER
25 PSI
(1,7 BAR)
BYPASS
CHECK
VALVE
SINGLE
JOYSTICK
HYDRAULIC OIL
COOLER
CHECK VALVE
85 PSI (5,9 bar)
HYDRAULIC
RESERVOIR
Suction
Return
Load Sense
Pressure
Pilot Pressure
PUMP
SHUTTLE
VALVE
AUXILIARY
COUPLERS
1
3
T
P
4
2
P4
P3
P
P2
T
EB
EA
HB
HA
CTB
CTA
SINGLE
JOYSTICK
PILOT
SELECT
VALVE
P1
TB
TA
AUX2
AUX1
MAIN
CONTROL
VALVE
AUXILIARY
HYDRAULIC
PRESSURE
RELEASE
VALVE
MU5401
Relief
Valve
Female
Coupler
Male
Coupler
Main
Relief
Valve
Implement
Pump
Pressure
Tap
Pressure
Reducing
Cartridge
“PPG”
Pressure
Tap
Unloader
Cartridge
Pilot Supply
Line
