Sample chamber, Figure 3-12: optical bench layout – Teledyne GFC-7000E - Trace CO2 Analyzer User Manual

Page 42

background image

Model GFC7000E Instruction Manual

Getting Started

04584 Rev A1

31

GFC Temperature

Sensor

Shock Absorbing

Mounting Bracket

Purge Gas

Inlet

IR Source

GFC Wheel

Heat Sync

GFC Wheel Motor

Purge Gas

Pressure Regulator

Bench

Temperature

Thermistor

Sample Chamber

Pressure Sensor(s)

Sample Gas Outlet

fitting

Sample Gas Flow

Sensor

Sync/Demod PCA

Housing

Opto-Pickup

PCA

GFC Heater

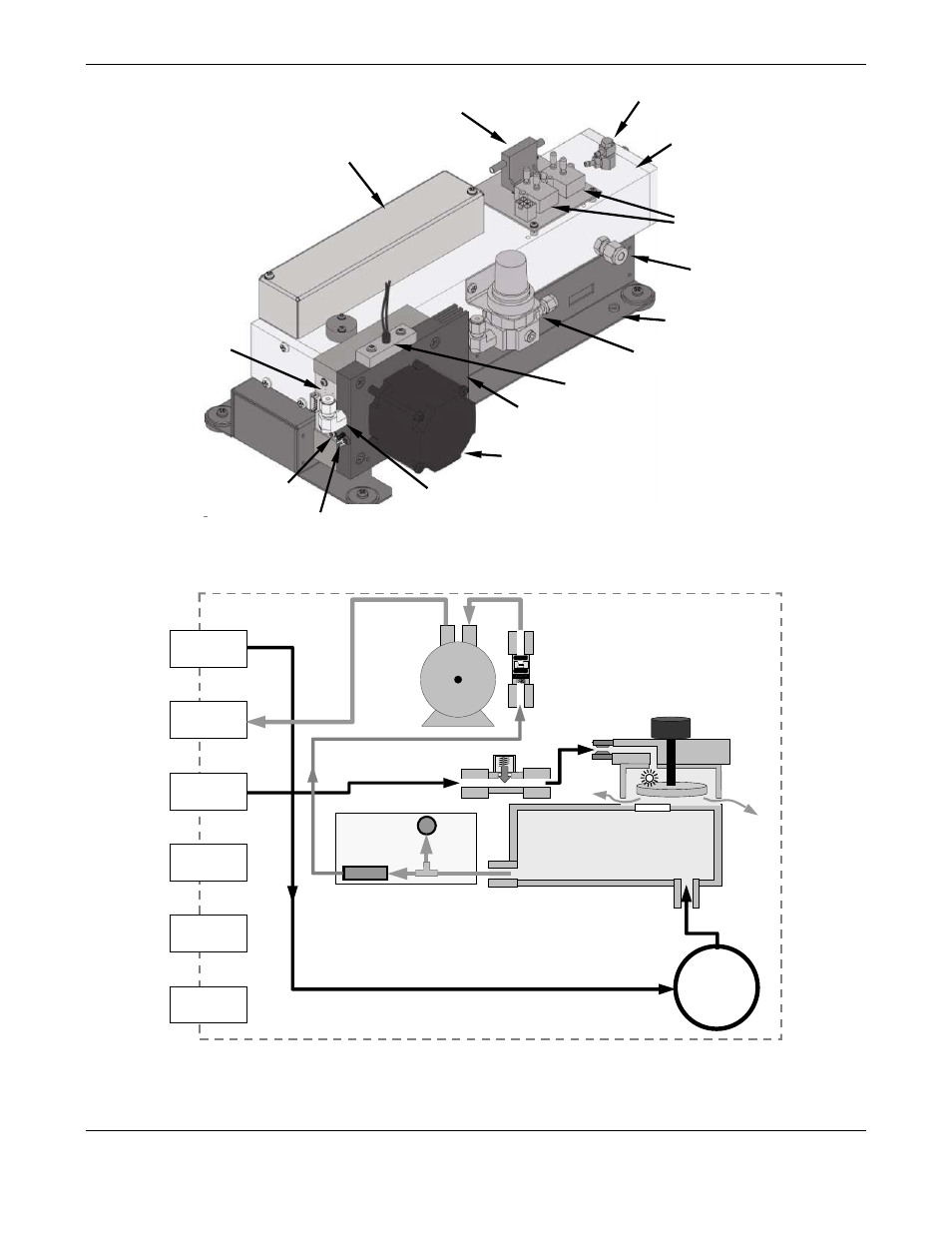

Figure 3-12: Optical Bench Layout

GFC Wheel

Motor

PARTICULATE

FILTER

INSTRUMENT CHASSIS

PUMP

GFC Wheel

Housing

SAMPLE CHAMBER

GFC Motor

Heat Sync

VENT SPAN

OUTLET

PRESSURE

SPAN INLET

IZS INLET

EXHAUST GAS

OUTLET

PURGE GAS

INLET

SAMPLE GAS

INLET

Purge Gas

Flow Rate

Control

Orifice

Purge Gas

Pressure

Control Assy

S

a

m

p

le

G

a

s

C

rit

ic

a

l

F

lo

w

O

ri

fice

FLOW

SENSOR

SAMPLE

PRESSURE

SENSOR

FLOW / PRESSURE
SENSOR PCA

Figure 3-13: Internal Pneumatic Flow – Basic Configuration
