Chapter 4 Parameters|
Revision Nov. 2008, VLE1, SW V1.03 4-55
Control Mode
Settings
VF VFPG SVC FOCPG TQCPG FOCPM
0: Output frequency (Hz) ○ ○ ○ ○ ○ ○
1: Frequency command (Hz) ○ ○ ○ ○ ○ ○
2: Motor speed (RPM) ○ ○ ○ ○ ○ ○
3: Output current (rms) ○ ○ ○ ○ ○ ○
4: Output voltage ○ ○ ○ ○ ○ ○
5: DC Bus Voltage ○ ○ ○ ○ ○ ○
6: Power factor ○ ○ ○ ○ ○ ○
7: Power ○ ○ ○ ○ ○ ○
8: Output torque ○ ○ ○ ○ ○ ○
9: AUI1 ○ ○ ○ ○ ○ ○
10: ACI ○ ○ ○ ○ ○ ○
11: AUI2 ○ ○ ○ ○ ○ ○
12: q-axis current ○ ○ ○ ○ ○ ○
13: q-axis feedback value ○ ○ ○ ○ ○ ○
14: d-axis current ○ ○ ○ ○ ○ ○
15: d-axis feedback value ○ ○ ○ ○ ○ ○
16: q-axis voltage ○ ○ ○ ○ ○ ○
17: d-axis voltage ○ ○ ○ ○ ○ ○
18: Torque command ○ ○ ○ ○ ○ ○
19-20: Reserved
03-18 Analog Output Gain 1 Unit: 0.1
03-21 Analog Output Gain 2 Unit: 0.1
Control
mode
VF VFPG SVC FOCPG TQCPG FOCPM
Factory setting: 100.0
Settings 0 to 200.0%
This parameter is set the corresponding voltage of the analog output 0.
03-19 Analog Output Value in REV Direction 1
03-22 Analog Output Value in REV Direction 2
Control
mode
VF VFPG SVC FOCPG TQCPG FOCPM
Factory setting: 0
Settings 0 Absolute value in REV direction
1 Output 0V in REV direction
2 Enable output voltage in REV direction

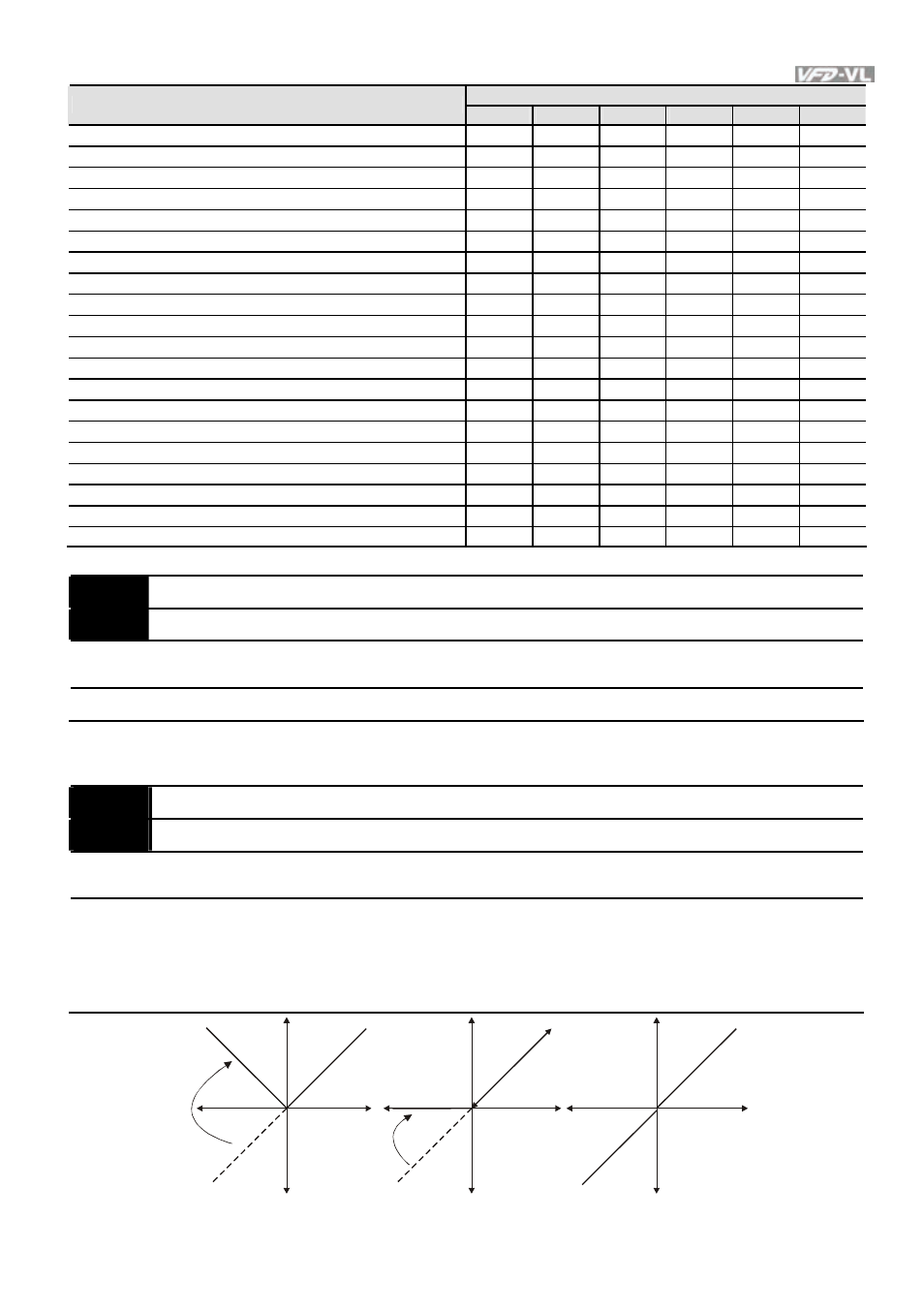

Selection for the analog output direction
10V
0V
03-19=0
10V
0V
03-19=1
10V
0V
03-19=2
frequency frequency
frequency
