Rear Panel Overview
PEL-2004
PEL-2002
GROUNDING CONDUCTOR MUST BE CONNECTED TO GROUND.
NO OPERATOR SERVICEABLE COMPONENTS INSIDE.
FOR CONTINUED FIRE PROTECTION. REPLACE FUSE ONLY WITH
250V FUSE OF THE SPECIFIED TYPE AND RATING.
DO NOT REMOVE COVERS. REFER SERVICING TO QUALIFIED PERSONNEL.
TO AVOID ELECTRIC SHOCK THE POWER CORD PROTECTIVE
WARNING
AS SPECIFIED
FUSE RATING
230V
115V
REPLACE FUSE
T 3.15A
250V
AC
120 VA MAX
50/60 Hz
BEFORE REPLACING FUSE
DISCONNECT POWER CORD
RS232C
GPIB
GO / NG OUTPUT
FRAME CONT
1
2
SER. NO. LB
CH CONT 4
1
CH CONT 3
1
CH CONT 2
1
CH CONT 1
1
10.0 mm
STRIP GAUGE
AWG 24

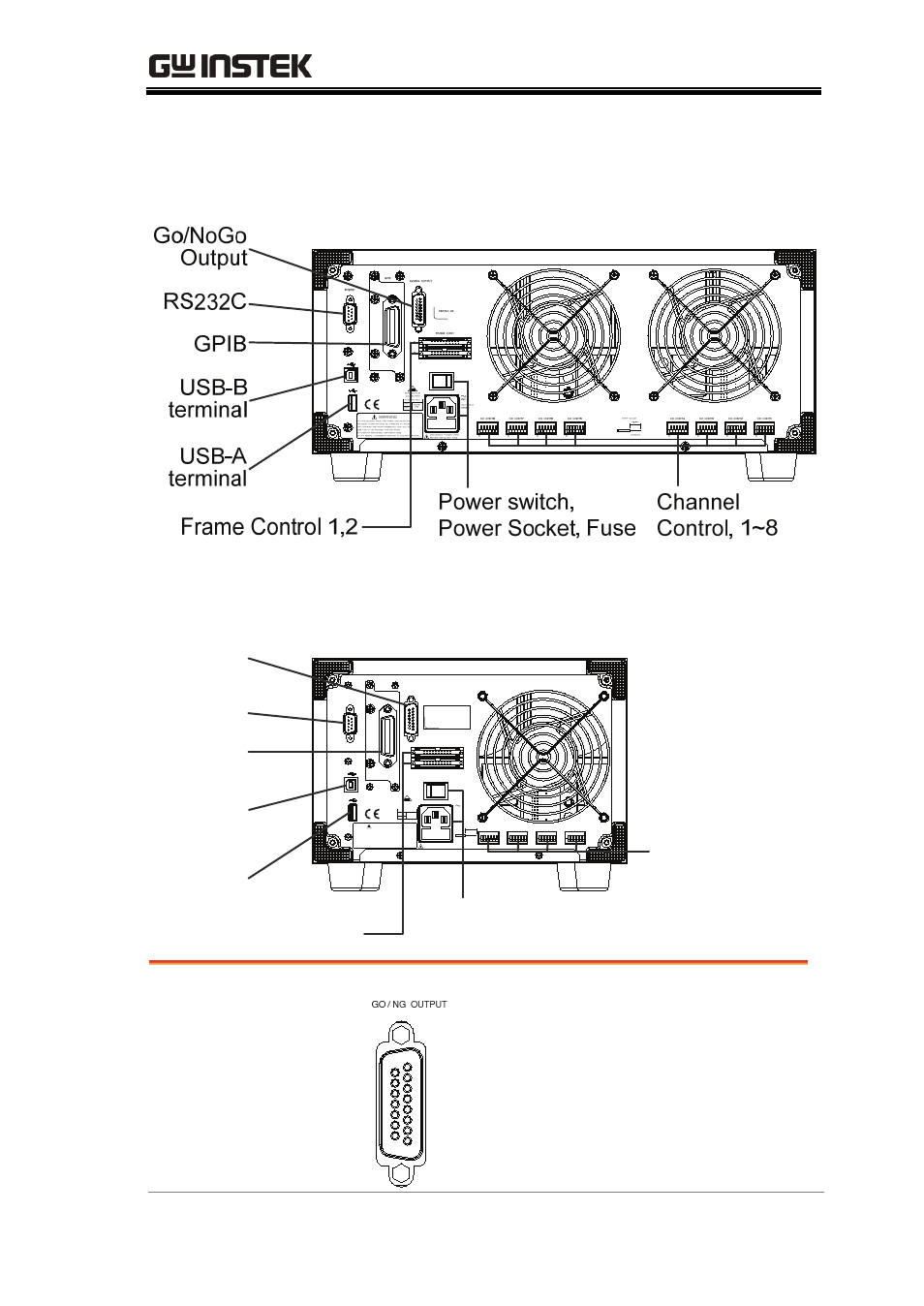

Power switch,
Power Socket, Fuse
Channel
Control, 1~4
Go/NoGo
Output
GPIB
RS232C
USB-B
terminal
USB-A
terminal
Frame Control 1,2
Go/NoGo
Output
The Go/NoGo Output
terminal outputs a pass
(high)/fail (low) voltage for
each channel.
See page 239, 59 for details.
