9.6.10 Меню тепловая камера
1. Контроль: Устанавливает тип контроля
тепловой камеры:
• В помещении: Конфигурация телекамеры
управляется наводкой.
• Внешнее: Конфигурация телекамеры
управляется посредством серийного
RS485-3 (только для версии с двойной
телекамерой).
2. Конфигурация: Устанавливает
конфигурации, предусмотренные тепловой
камерой.
• Standard: Устанавливает стандартную
конфигурацию тепловой камеры.
• High Gain: Устанавливает конфигурацию,
предназначенную для наибольшего
разрешения изображения.
• Изотерма: Устанавливает конфигурацию,
предназначенную для выделения объектов
в заданном диапазоне температур (9.6.10.8
Меню теплового анализа (Изотерма),
страница 56).
• Сделанный по заказу: Указывает, что
конфигурация тепловой камеры была
выбрана вручную пользователем.
3. Корректировк а Flat Field: Позволяет вход
в подменю для управления корректировкой
Flat Field.
4. Конфигурация видео: Позволяет вход в
подменю для управления конфигурации
видео.
5. Контроль усиления: Позволяет вход
в подменю для управления контролем
усиления.
6. Конфигурация ROI: Позволяет вход в
подменю для конфигурации ROI.
7. Термический анализ: Позволяет вход
в подменю для управления тепловым
анализом.
8. Status: Позволяет вход в подменю, где
приводятся технические характеристики
тепловой камеры.

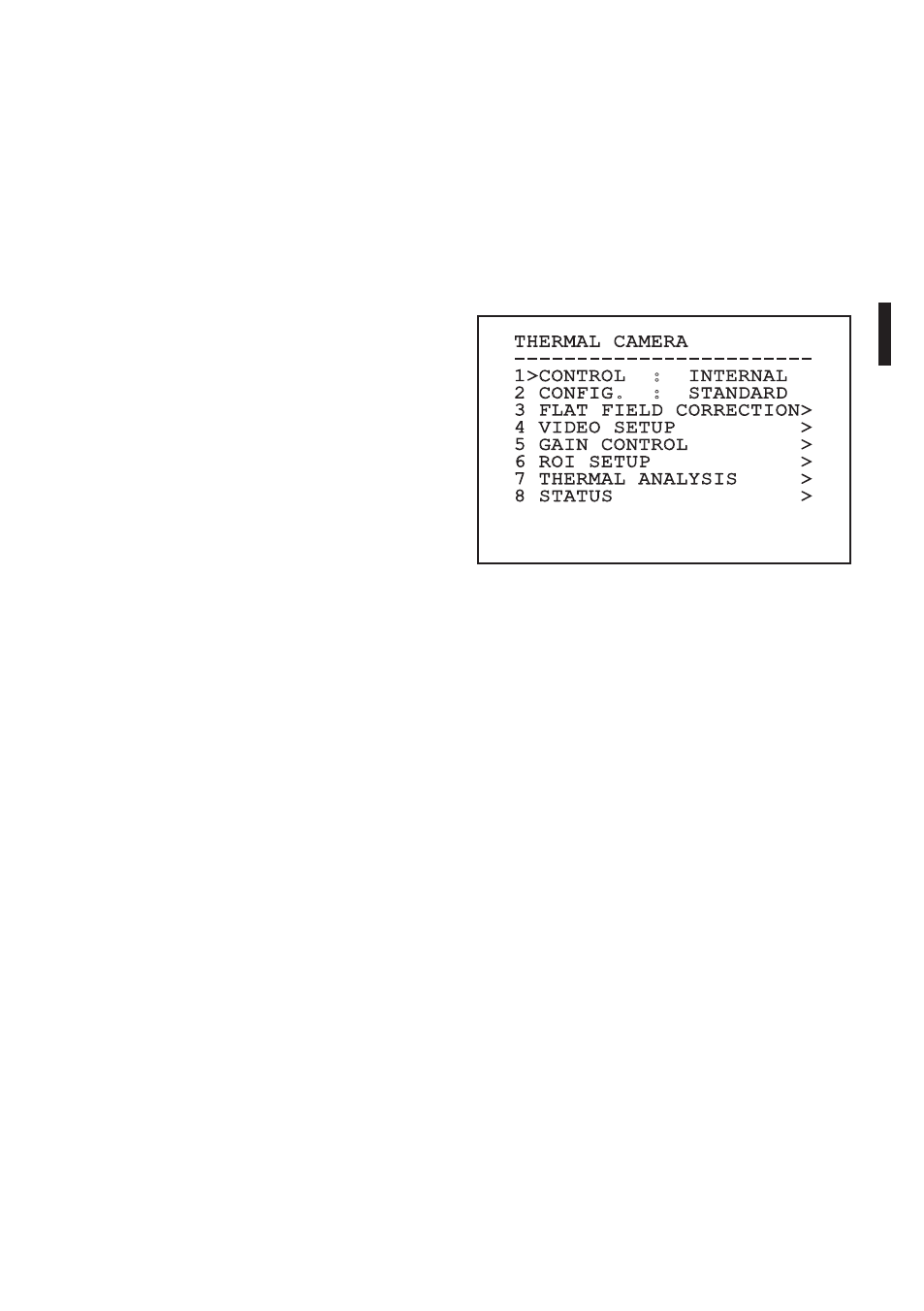

THERMAL CAMERA
------------------------
1>CONTROL : INTERNAL
2 CONFIG. : STANDARD
3 FLAT FIELD CORRECTION>
4 VIDEO SETUP >
5 GAIN CONTROL >
6 ROI SETUP >
7 THERMAL ANALYSIS >
8 STATUS >
Рис. 102
