6.1.15.1 Leitung RS485 TX/RX bidirektional
Diese Art von Einstellung gestattet eine beidseitig
gerichtete Half-Duplex-Übertragung auf der Leitung
RS485-1.
Die serielle Leitung RS485-2 ist nicht benutzt.
RS485-1
TX/RX
Bedientastatur

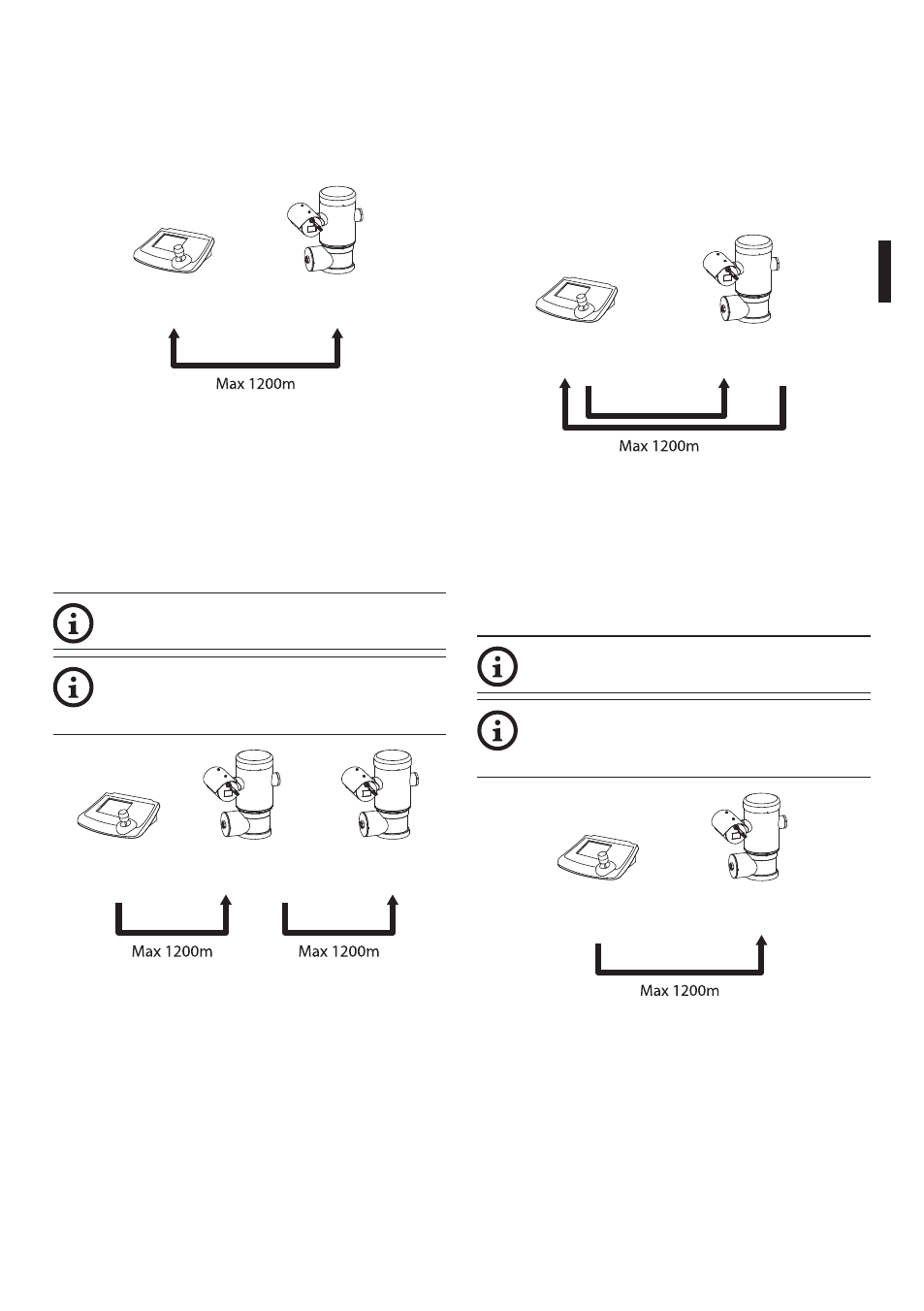

Abb. 38
6.1.15.2 Leitung 1 RS485 Empfang, Leitung 2
RS485 Wiederholung
Bei dieser Einstellung können mehrere Einrichtungen
kaskadiert angeschlossen werden. Das Signal wird
von jeder Einheit regeneriert und ist dadurch über
eine erheblich größere Distanz übertragbar.
Dies funktioniert nur mit einseitig
gerichteten Protokollen.
In dieser Konfiguration lässt sich das
Update der Firmware nicht von fern
vornehmen.
RS485-1 RS485-1 RS485-2 Bedientastatur
Abb. 39
6.1.15.3 Leitung RS422 bidirektional
Diese Einstellung gestattet die Full-Duplex-
Kommunikation nach dem Standard RS422.
La ligne RS485-1 est toujours en réception (RS422-
RX).
La ligne RS485-2 est toujours en transmission (RS422-
TX).
RS485-1 RS485-2 Bedientastatur
Abb. 40
6.1.15.4 Leitung RS485 monodirektional
Die erste Leitung (RS485-1) arbeitet mit den
Einstellungen, die mit Hilfe der Dipschalter Adresse,
Baudrate und Protokoll vorgegeben werden.
Die Leitung RS485-2 wird nicht benutzt.
Dies funktioniert nur mit einseitig
gerichteten Protokollen.
In dieser Konfiguration lässt sich das
Update der Firmware nicht von fern
vornehmen.
RS485-1 Bedientastatur
Abb. 41
