Bedienungslanleitung - D
eutsch - DE
23

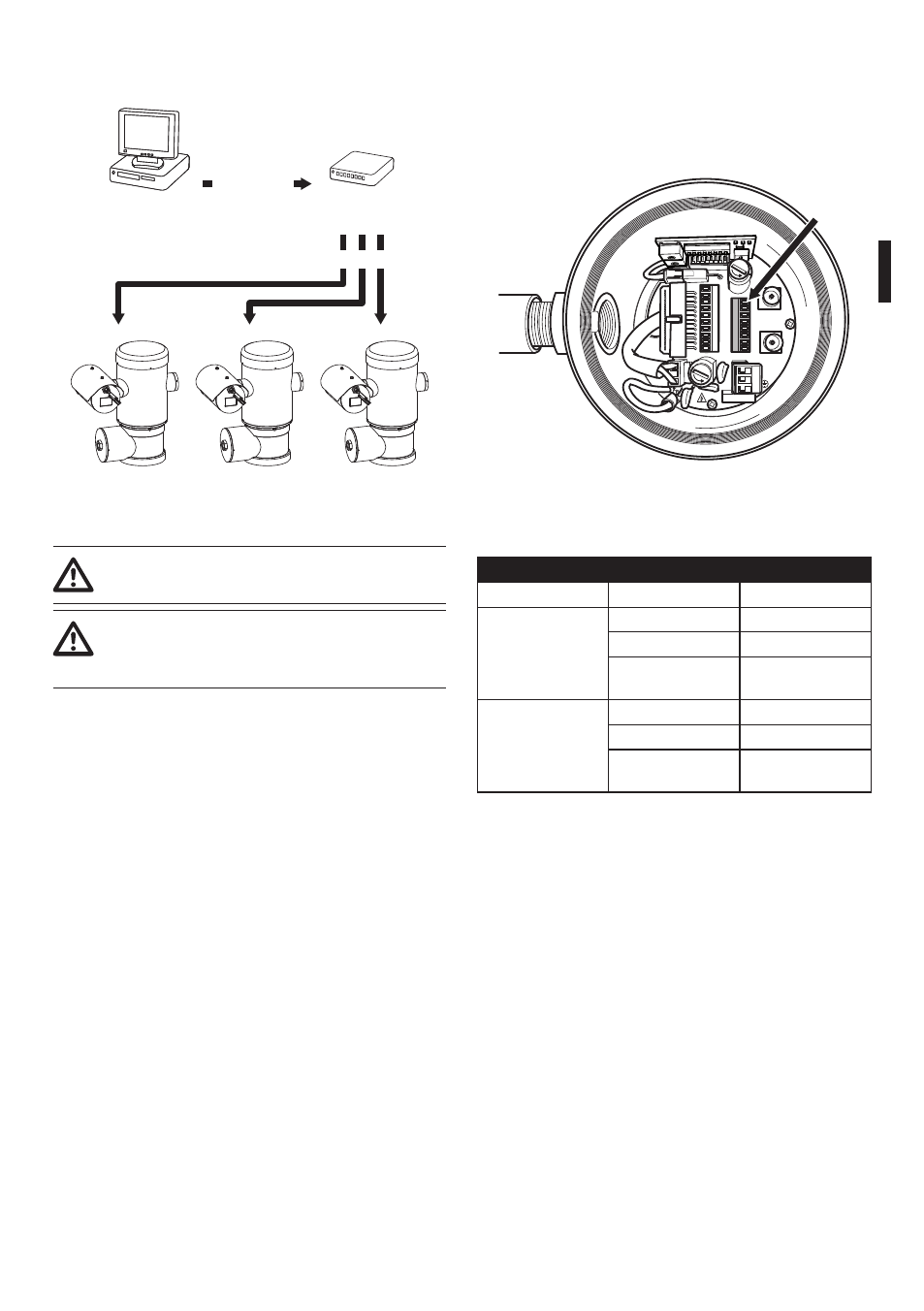

Eine typische Installation zeigt das nachstehende
Beispiel.
Hub / Switch Personal
Computer
UTP cat 5E
UTP cat 5E
Abb. 30
6.1.9 Anschluss der Telemetrieleitungen
Die Anlage gehört zum Typ TNV-1, nicht an
Kreisläufe SELV anschließen.
Zur Senkung der Brandgefahr dürfen nur
Kabel benutzt werden, die mindestens der
Größe 26AWG (0,35mm²) entsprechen
Der Verbinder J9 ermöglicht den Zugang zu zwei
seriellen Datenaustauschlinien RS485 (Tab. 2, Seite
23).
Die Leitungen können in unterschiedlichen
Modalitäten konfiguriert werden, je nach Einstellung
des Dip-Switch an der Konfigurationskarte.
(6.1.11 Einstellung der Adresse der Einheit,
des Kommunikationsprotokolls und der
Übertragungsgeschwindigkeit., Seite 25).
Die Telemetrieleitungen verbinden das Gerät mit der
Kontroll- und Programmierungseinheit (Tastatur oder
PC).
• Die Telemetriekabel entlang der
Eingangsvorrichtung führen.
• Die entfernbare Steckerbuchse J9 von der
Anschlusskarte herausziehen und die Karte an die
Telemetriekabel anschließen.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
J9
Abb. 31
• Einfügen des verkabelten Verbinders in die
Steckdose J9.
TABELLE ANSCHLUSS TELEMETRIELEITUNGEN
Serielle linie Klemme Beschreibung
RS485-1 A (+) Linie RS485 (1)
B (-) Linie RS485 (1)
SGND Linienbegriff
RS485-1
RS485-2 A (+) Linie RS485 (2)
B (-) Linie RS485 (2)
SGND Linienbegriff
RS485-2
Tab. 2
Die letzten 2 Kontakte des Verbinders J9 (W und
GND) beziehen sich auf die Überwachung des
Flüssigkeitsniveaus des Tanks für das Waschen außen
(falls vorhanden).
