IT - I
taliano - M
anuale di istruzioni
22

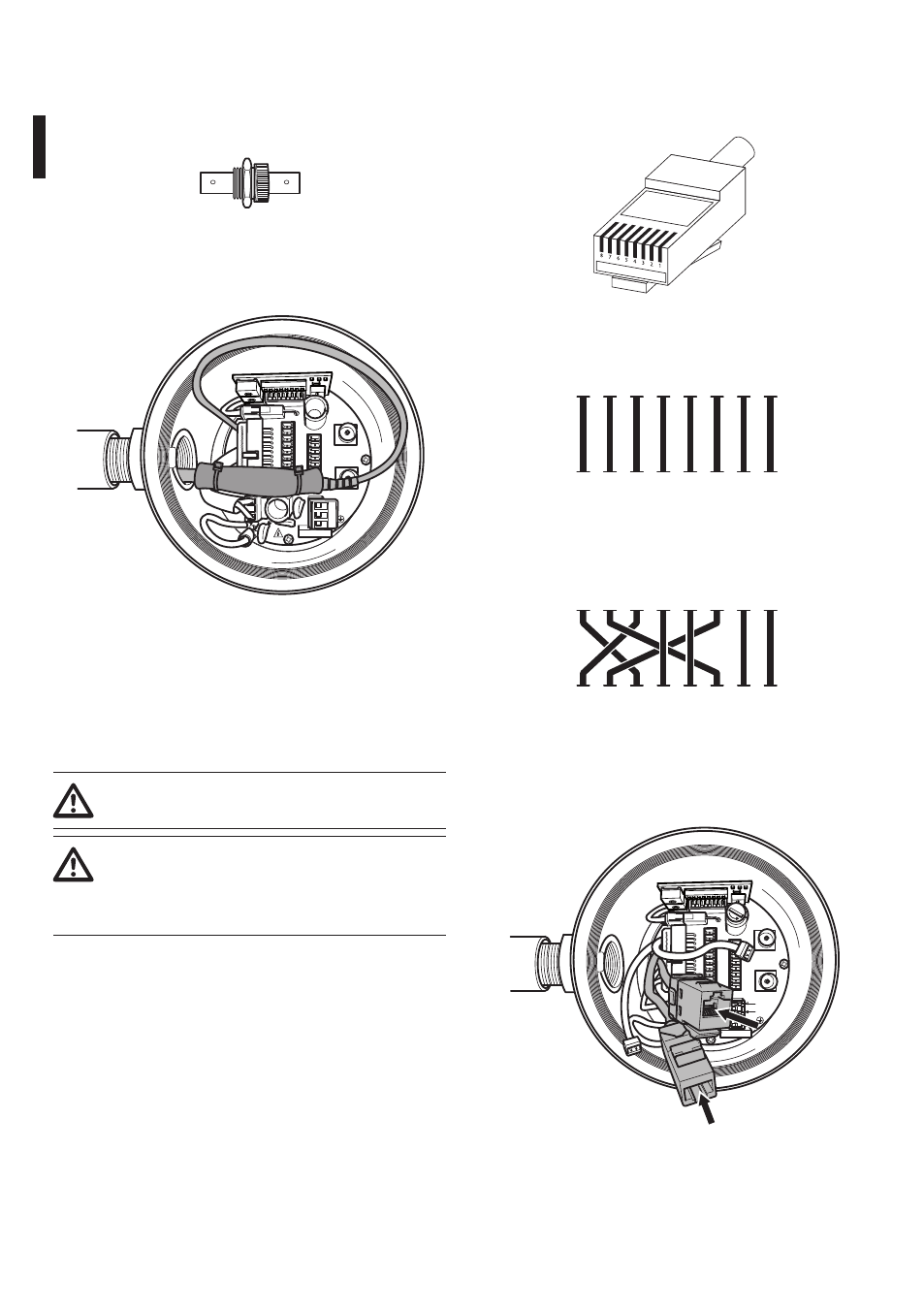

• Inserire la guaina siliconica presente nella
dotazione.
• Unire le 2 fibre ottiche mediante l’adattatore ST-ST
fornito in dotazione.
Fig. 24
• Coprire l’adattatore ST-ST con la guaina siliconica
fissandola con l’apposita fascetta.
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
Fig. 25
• Fare riferimento al manuale del ricevitore fibra
ottica per il controllo del video e della telemetria
da remoto.
6.1.8 Collegamento del cavo di rete
ethernet
Collegamento valido solo su versione con
scheda IP.
La trasmissione della telemetria e del
segnale video passano attraverso cavo di
rete ethernet. Non collegare il cavo RS485 e
il cavo video.
Per il collegamento del cavo di rete è necessario
un cavo UTP, Categoria 5E o superiore, 4 coppie,
lunghezza massima 100m.
Eseguire una crimpatura con connettore RJ45 del
cavo ethernet.
La crimpatura va fatta diretta se si passa tramite hub
o switch mentre va eseguita di tipo incrociato se si
collega direttamente a PC per eventuali controlli.
Fig. 26 Cavo crimpato.
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A
B
Fig. 27 Cavo dritto.
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A
B
Fig. 28 Cavo incrociato.
Collegare il cavo di rete crimpato al connettore RJ45
posto sulla base dell’unità.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
Fig. 29
