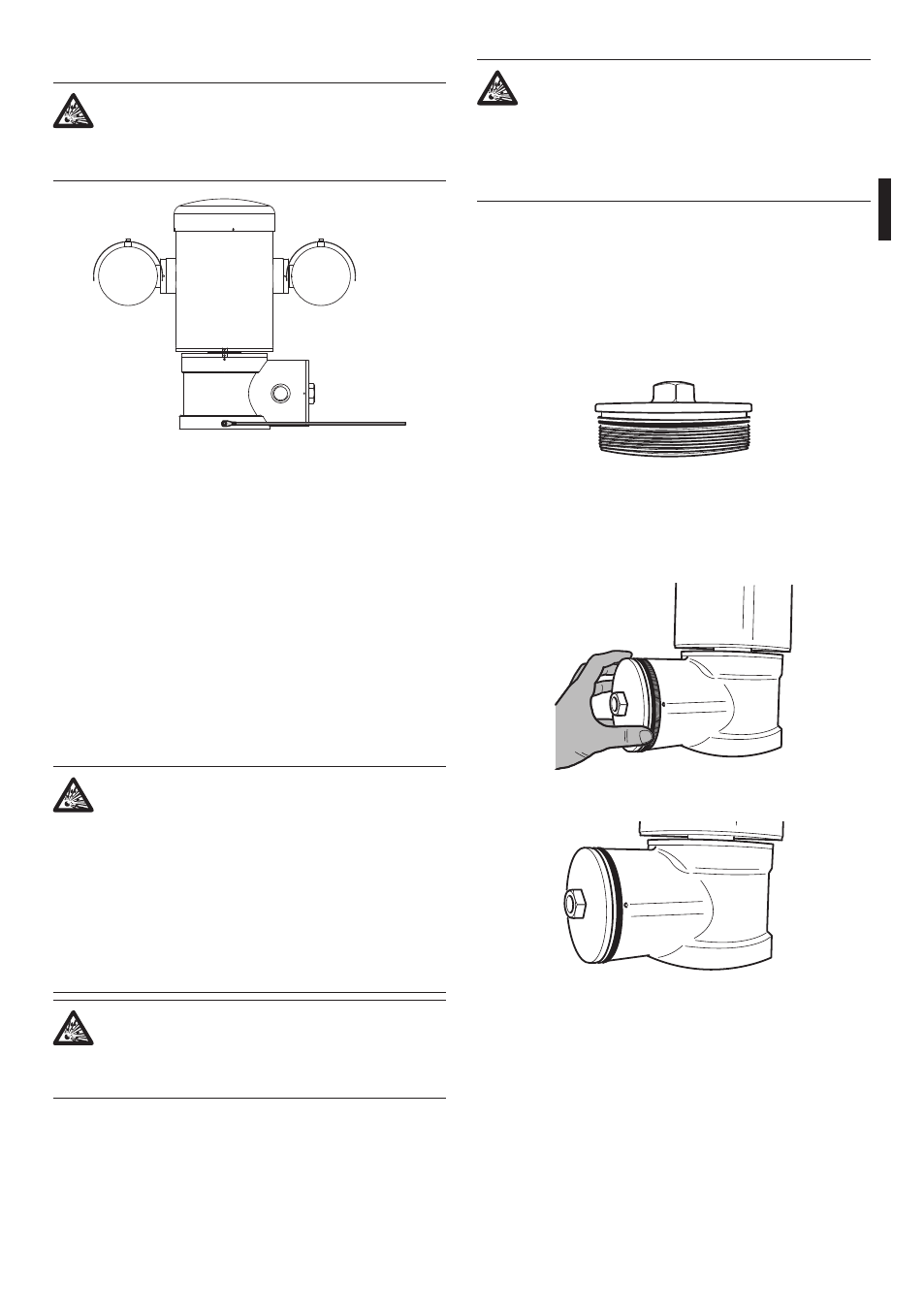

6.1.19 Branchement à terre
L'unité de positionnement doit être
branchée à la connexion équipotentielle à
terre, à l'aide du trou taraudé M5 présent
sur la base.
Fig. 45
La borne pour la connexion externe est fournie par le
producteur.
Le câble de mise à terre sur l'extérieur de l'unité doit
avoir une section transversale effective d'au moins
4mm² (AWG11).
Cette condition est nécessaire pour effectuer les
connexions supplémentaires prévues par la loi. Il est
de toute façon nécessaire d'appliquer un câble de
mise à terre de protection au connecteur interne J1 (
6.1.5 Connexion de la ligne d'alimentation, page 19).
6.1.20 Fermeture du compartiment des
connexions
S'il n'est pas possible de visser
manuellement le bouchon taraudé avant
que le joint torique atteigne le tube du
compartiment des connexions, cela signifie
qu'il y a de la saleté ou des résidus sur les
taraudages, ou que le bouchon n'est pas
bien aligné. Ceci pourrait endommager
gravement les taraudages. Dévisser le
bouchon et contrôler l'alignement et/ou
nettoyer les taraudages.
Pour ne pas abîmer le taraudage, ne jamais
forcer la rotation du bouchon taraudé
avant que le joint torique n'ait atteint le
compartiment des connexions.
Si des dommages aux taraudages sont
soupçonnés, interrompre l'installation.
L'appareil pourrait ne plus être adapté à
une installation sûre dans une atmosphère
potentiellement explosive. Dans ce cas,
s'adresser au service technique de Videotec.
Vérifier l'absence de saleté ou de résidus.
Lubrifier la partie taraudée du couvercle, du
compartiment des connexions et le joint avec du
lubrifiant à base d'huile de vaseline technique.
Placer les câbles de façon à ce qu'il n'y ait pas de
perturbations pendant la fermeture du bouchon
taraudé du compartiment des connexions.
Fig. 46
Visser à la main le bouchon taraudé dans le
compartiment des connexions jusqu'à ce que le joint
ait atteint l'extrémité du tube.
Fig. 47
Fig. 48
