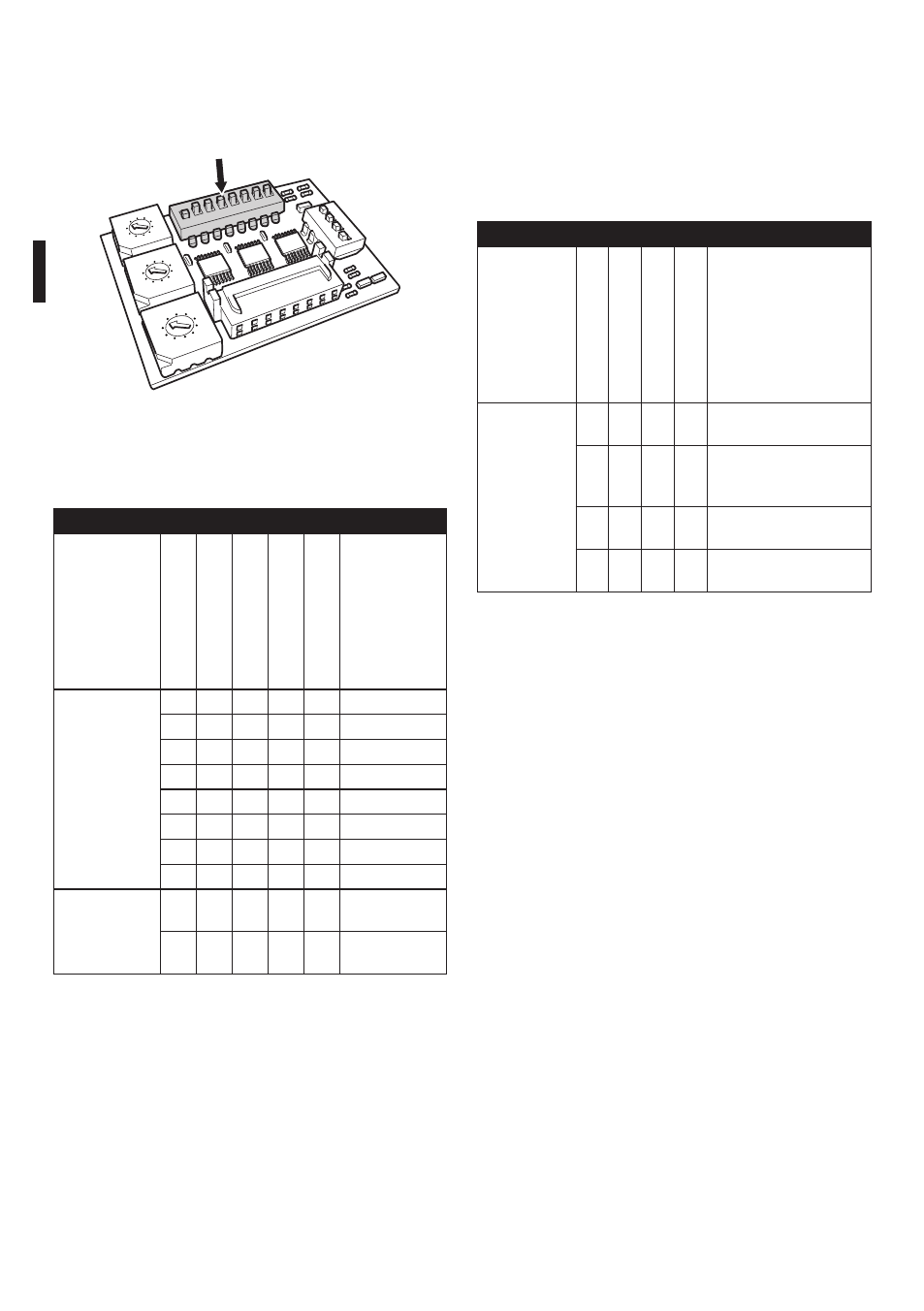

6.1.14 Einstellung der Baud Rate
Zur Festlegung der Baud Rate auf DIP 2
eingreifen.
1 2
3 4 5
6 7
8 9
0
1 2
3 4 5
6 7
8 9
0
1 2
3 4 5
6 7
8 9
0
0A
ON
1 2
3 4
5
6 7
8
U2
U1
U3
D
IP
3
D
IP
5
D
IP
4
1
2
3
4
DIP 2
Abb. 37
Die Dipschalter 4, 3 und 2 werden benutzt, um die
Kommunikationsgeschwindigkeit der Einrichtung
gemäß der nachstehenden Tabelle vorzugeben.
EINSTELLUNG DER BAUD RATE (DIP 2)
Beschr
eibung
SW 1 SW 2 SW 3 SW 4 SW 5-6-7-8 Konfigur
ation
Auswahl
Baudrate
ON ON ON 38400 baud
OFF ON ON 19200 baud
ON OFF ON 9600 baud
OFF OFF ON 4800 baud
ON ON OFF 2400 baud
OFF ON OFF 1200 baud
ON OFF OFF 600 baud
OFF OFF OFF 300 baud
Visualisierung
Konfiguratio-
nen
ON Visualisierung
aktiviert
OFF Visualisierung
deaktiviert
Tab. 5
6.1.15 Serielle Übertragungsleitungen
Zur Festlegung der seriellen
Übertragungsleitungen auf DIP 2 eingreifen.
Das Produkt sieht zwei serielle Datenaustauschlinien
RS485 vor, die auf unterschiedliche Weise konfiguriert
werden können, je nach Position der Dip-Switch 5
und 6 des Wahlschalters des DIP.
SERIELLE ÜBERTRAGUNGSLEITUNGEN (DIP 2)
Beschr
eibung
SW 1-2-3-4 SW 5 SW 6 SW 7-8 Konfigur
ation (siehe
en
tspr
echende
Kapit
el)
Serielle
Leitungen
ON ON Leitung RS485 TX/RX
bidirektional
OFF ON Leitung 1 RS485
Empfang, Leitung 2
RS485 Wiederholung
ON OFF Leitung RS422 bidi-
rektional
OFF OFF Leitung RS485 monodi-
rektional
Tab. 6
