6.1.6 Collegamento di uno o più cavi
video
L'impianto è di tipo CDS (Cable Distribution
System), non collegare a circuiti SELV.
Per ridurre il rischio di incendio usare
solamente cavi aventi dimensioni maggiori
o uguali a 26AWG.
Si raccomanda di utilizzare i seguenti cavi coassiali:
• RG59
• RG174A/U UL1354
Fare scorrere il cavo (o i cavi) coassiale(i) lungo il
dispositivo di entrata.
Collegare il cavo coassiale mediante un connettore
maschio BNC da 75 Ohm (non in dotazione) al
connettore video BNC J6 (ed eventualmente J7).
• Connettore J6: Uscita principale telecamera.
• Connettore J7: Telecamera a infrarossi (se
presente).

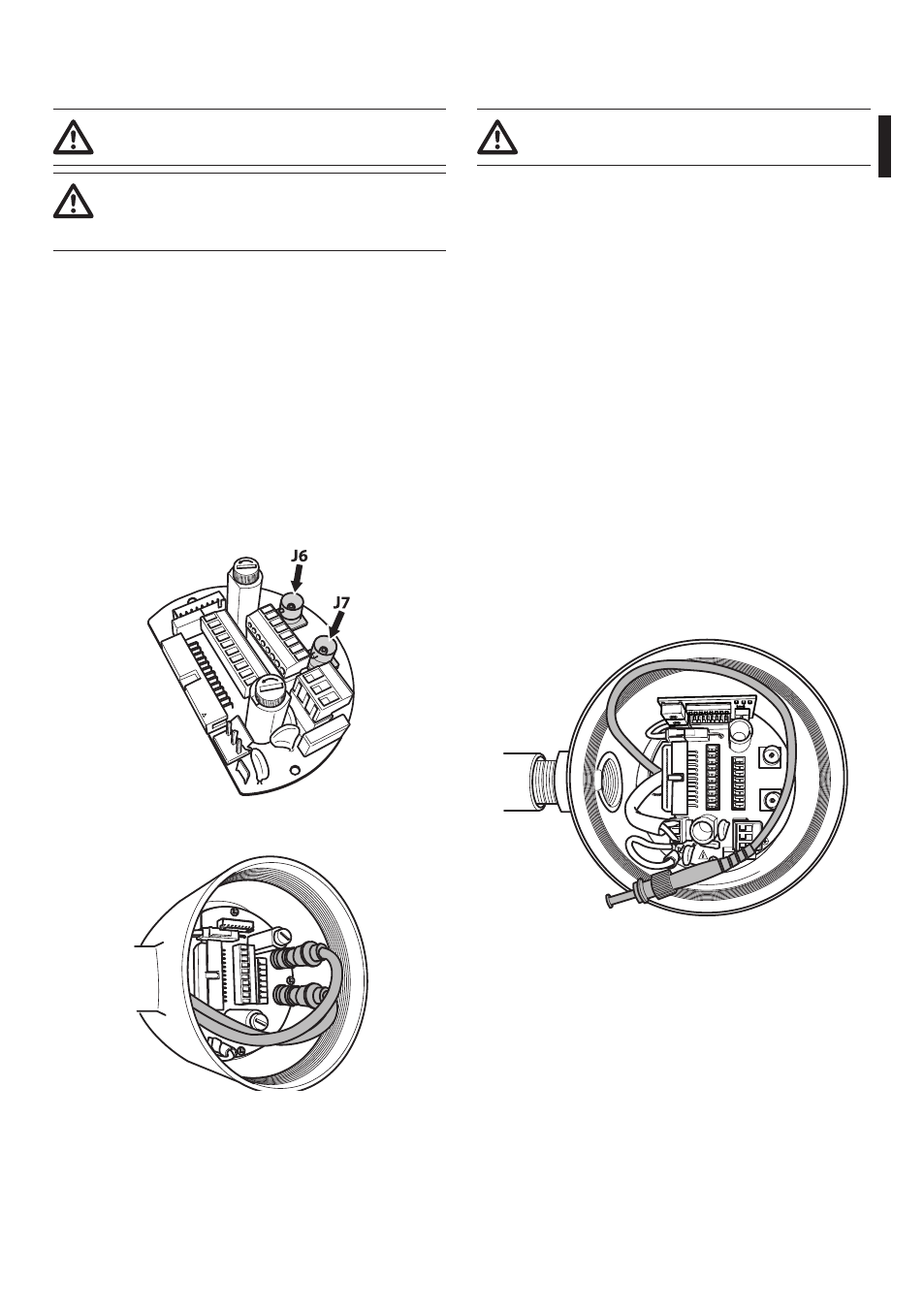

Fig. 21
Fig. 22
6.1.7 Collegamento di una o più fibre
ottiche
Utilizzare fibre ottiche adeguate.
La trasmissione del video e dati può avvenire tramite
fibra ottica. Nel caso di brandeggio a telecamera
singola, nell’unica fibra ottica a disposizione, viene
trasmesso sia il segnale video che la telemetria di
controllo. In caso di doppia telecamera, la telemetria
di controllo è presente solamente nella fibra ottica
n.1 (relativa al video n.1, telecamera visibile) mentre
nella fibra ottica n.2 è trasmesso il segnale video
relativo alla telecamera termica.
Per trasmettitori su fibra Multi Mode, usare fibra
62.5/125µm con una lunghezza massima di 3km.
Utilizzare un ricevitore per fibra Multi Mode modello:
FORXMM01
Per trasmettitori su fibra Single Mode, usare fibra
9/125µm e con una lunghezza massima di 69km.
Utilizzare un ricevitore per fibra Single Mode modello:
FORXSM01
Per una corretta installazione:
• Identificare la fibra ottica all’interno del vano
connessioni.
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J7
FUS1
VA
R2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
Fig. 23
• Inserire la fibra ottica nel foro filettato da 3/4” NPT
e intestarla con connettore tipo ST.
