6.1.14 Impostazione del baud rate
Per impostare il baud rate agire sul DIP 2.
1 2
3 4 5
6 7
8 9
0
1 2
3 4 5
6 7
8 9
0
1 2
3 4 5
6 7
8 9
0
0A
ON
1 2
3 4
5
6 7
8
U2
U1
U3
D
IP
3
D
IP
5
D
IP
4
1
2
3
4
DIP 2

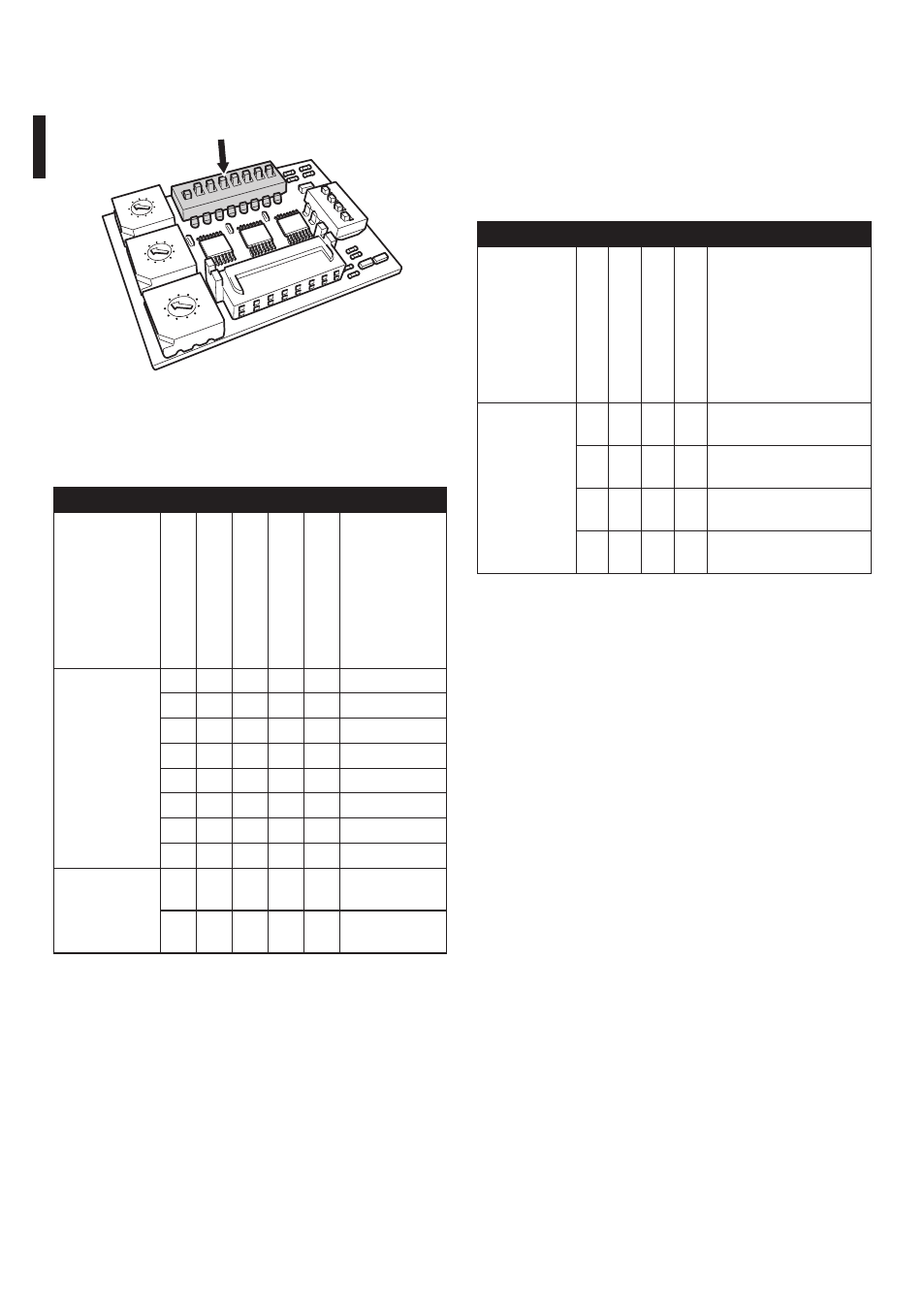

Fig. 37
I dip-switch 4, 3 e 2 sono utilizzati per impostare la
velocità di comunicazione del dispositivo secondo la
tabella sotto riportata.
IMPOSTAZIONE DEL BAUD RATE (DIP 2)
Descrizione SW 1 SW 2 SW 3 SW 4 SW 5-6-7-8 Configur
azione
Selezione del
baud rate
ON ON ON 38400 baud
OFF ON ON 19200 baud
ON OFF ON 9600 baud
OFF OFF ON 4800 baud
ON ON OFF 2400 baud
OFF ON OFF 1200 baud
ON OFF OFF 600 baud
OFF OFF OFF 300 baud
Visualizzazione
configurazioni
ON Visualizzazione
abilitata
OFF Visualizzazione
disabilitata
Tab. 5
6.1.15 Linee di comunicazione seriali
Per impostare le linee di comunicazioni seriali
agire sul DIP 2.
Il prodotto prevede due linee seriali di comunicazione
RS485, che possono essere configurate in vari
modi secondo la posizione dei dip-switch 5 e 6 del
selettore del DIP.
LINEE DI COMUNICAZIONE SERIALI (DIP 2)
Descrizione SW 1-2-3-4 SW 5 SW 6 SW 7-8 Configur
azione (v
edi
rela
tivi c
apit
oli)
Linee seriali ON ON Linea RS485 TX/RX
bidirezionale
OFF ON Linea RS485-1 ricezione,
linea RS485-2 ripetizione
ON OFF Linea RS422 bidire-
zionale
OFF OFF Linea RS485 monodire-
zionale
Tab. 6
