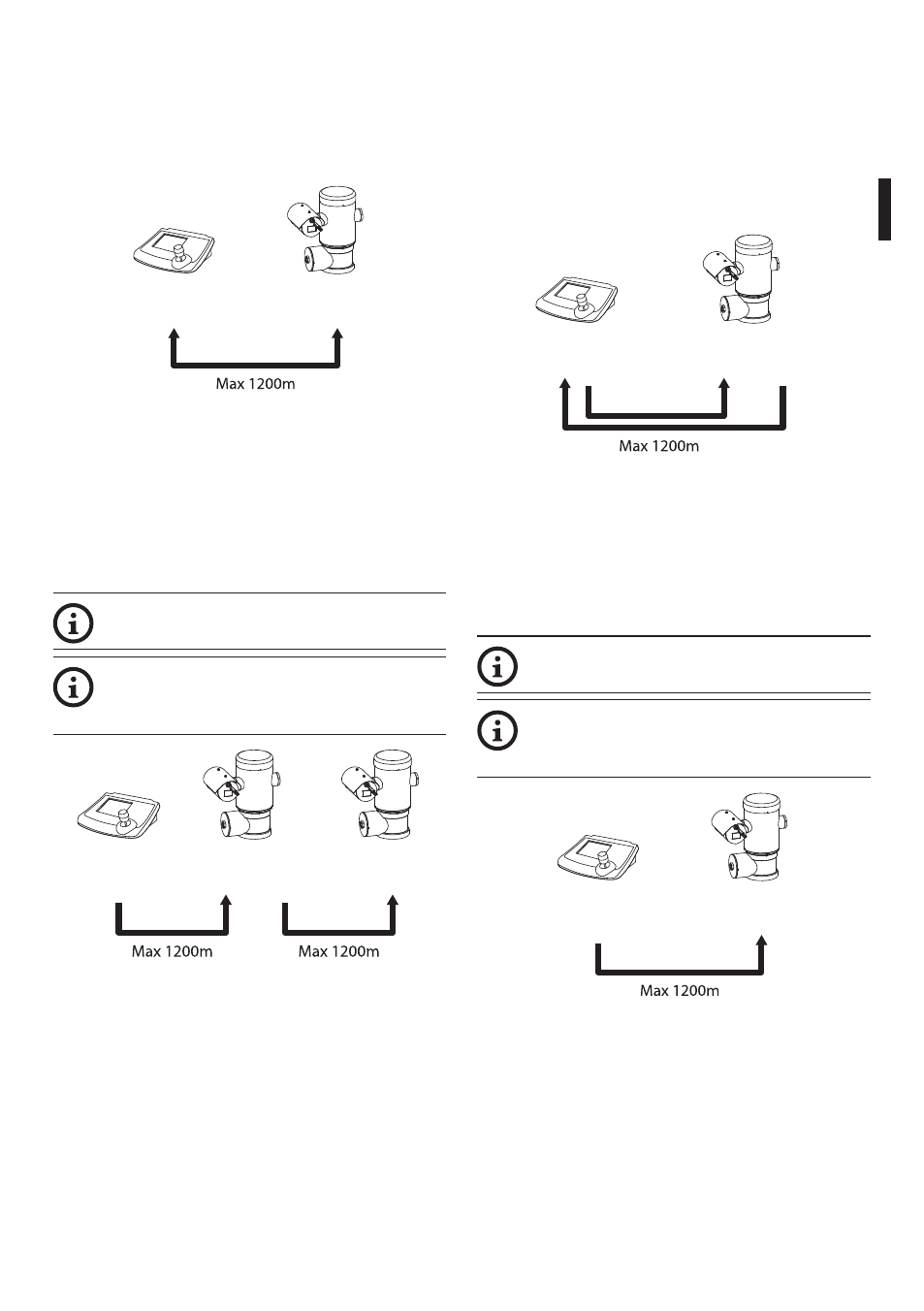

6.1.15.1 Ligne RS485 TX/RX bidirectionnelle
Ce type de configuration permet d'obtenir une
communication bidirectionnelle half-duplex sur la
ligne RS485-1.
La ligne sérielle RS485-2 n'est pas utilisée.
RS485-1
TX/RX
Pupitre de
contrôle
Fig. 38
6.1.15.2 Ligne RS485-1 réception, ligne
RS485-2 répétition
Ce type de configuration permet de connecter
plusieurs dispositifs en cascade. Le signal est
régénéré par chaque unité et permet d'augmenter
sensiblement la distance totale.
Ne fonctionne qu'avec les protocoles mono-
directionnels.
Cette configuration ne permet pas
d’effectuer la mise à jour du micrologiciel à
distance.
RS485-1 RS485-1 RS485-2
Pupitre de
contrôle
Fig. 39
6.1.15.3 Ligne RS422 bidirectionnelle
Cette programmation permet la communication en
full duplex selon le standard RS422.
La ligne RS485-1 est toujours en réception (RS422-
RX).
La ligne RS485-2 est toujours en transmission (RS422-
TX).
RS485-1 RS485-2
Pupitre de
contrôle
Fig. 40
6.1.15.4 Ligne RS485 monodirectionnelle
La première ligne (RS485-1) fonctionne selon les
programmations établies avec les dip-switches
Adresse, Vitesse De Transmission et Protocole.
La ligne RS485-2 n'est pas utilisée.
Ne fonctionne qu'avec les protocoles mono-
directionnels.
Cette configuration ne permet pas
d’effectuer la mise à jour du micrologiciel à
distance.
RS485-1
Pupitre de
contrôle
Fig. 41
