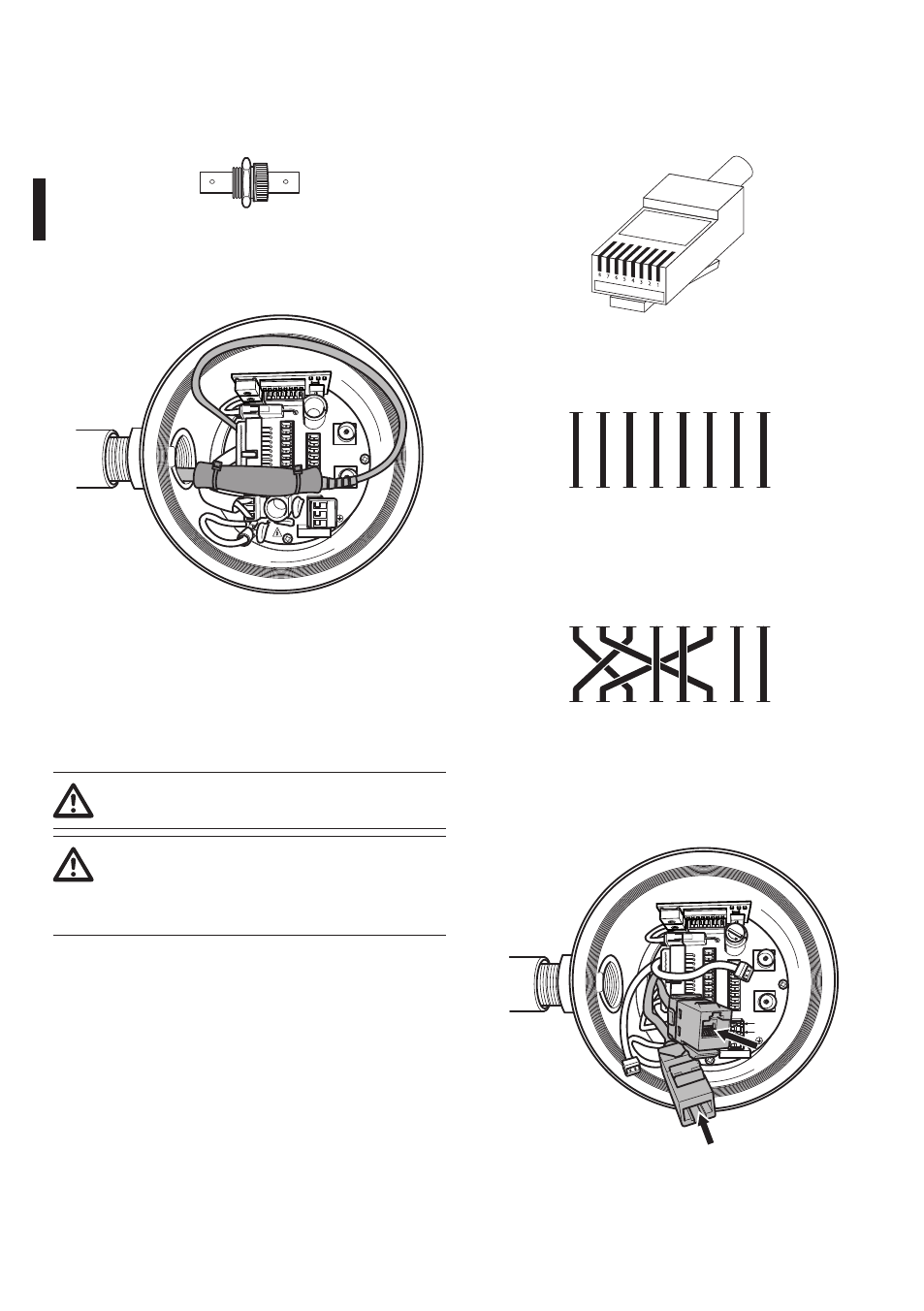

• Insérer la gaine en silicone présente dans la
livraison.
• Unir les 2 fibres optiques à l'aide de l'adaptateur
ST-ST fourni.
Fig. 24
• Couvrir l'adaptateur ST-ST avec la gaine en silicone
en la fixant à l'aide du collier prévu à cet effet.
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
Fig. 25
• Consulter le manuel du récepteur fibre optique
pour le contrôle de la vidéo et de la télémétrie à
distance.
6.1.8 Branchement du câble de réseau
ethernet
Mode de fonctionnement valide seulement
sur la version avec carte IP.
La transmission de la télémétrie et du signal
vidéo passent à travers un câble de réseau
Ethernet. Ne pas brancher le câble RS485 et
le câble vidéo.
Pour le branchement du câble de réseau il faut un
câble UTP, Catégorie 5E ou supérieure, 4 couples,
longueur maximale 100m.
Exécuter un sertissage avec le connecteur RJ45 du
câble éthernet.
Le sertissage se fera directement si elle passe à
travers le switch alors qu’il sera de type croisé si elle
est connectée directement au PC pour les contrôles
éventuels.
Fig. 26 Câble droit.
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A
B
Fig. 27 Câble croisé.
1
1
2
2
3
3
4
4
5
5
6
6
7
7
8
8
A
B
Fig. 28 Câble sertissé.
Brancher le câble de réseau serti au connecteur RJ45
placé sur la base de l’unité.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
Fig. 29
