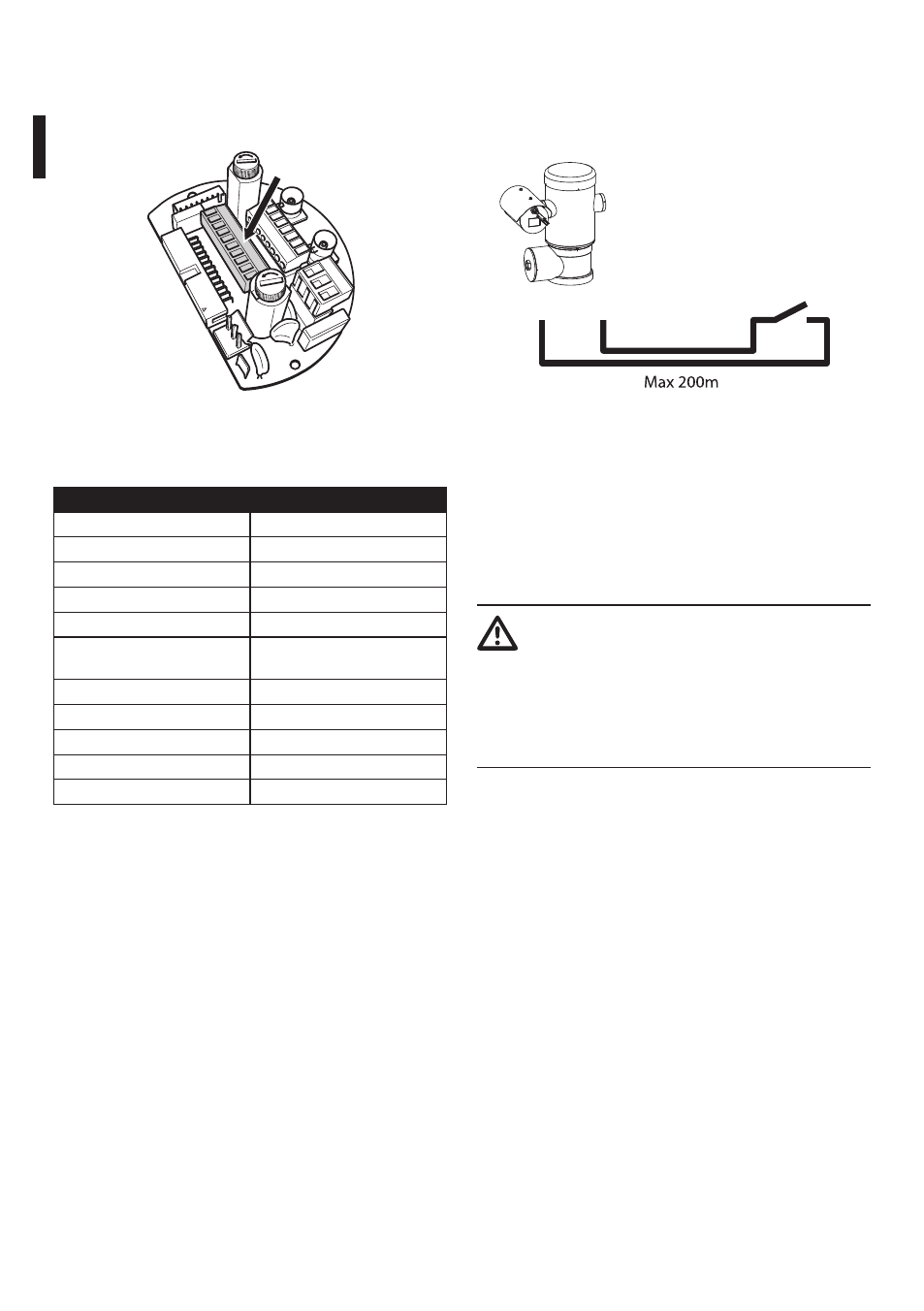

6.1.10 Collegamento ad allarmi e relè
I contatti degli allarmi sono presenti sul connettore
J3.
J3
Fig. 32
L’unità è dotata di 5 allarmi a contatto pulito e 2 relè
di uscita a contatto pulito.
COLLEGAMENTO ALLARMI E RELè
Terminale Descrizione
RL2 Relè 2 Terminale A
RL2 Relè 2 Terminale B
RL1 Relè 1 Terminale A
RL1 Relè 1 Terminale B
COM A1-A2-A3-A4-A5 allarmi
massa
AL5 Allarme 5 (contatto pulito)
AL4 Allarme 4 (contatto pulito)
AL3 Allarme 3 (contatto pulito)
AL2 Allarme 2 (contatto pulito)
AL1 Allarme 1 (contatto pulito)
Tab. 3
Tutti gli allarmi hanno una portata di 200m che può
essere ottenuta mediante un cavo non schermato
con sezione minima di 0,25mm² (AWG 30).
• Far scorrere i cavi degli allarmi lungo il dispositivo
di entrata.
• Estrarre il connettore femmina rimovibile J3 dalla
scheda di connessione e collegare i cavi.
• Inserire quindi il connettore cablato nel connettore
J3.
6.1.10.1 Collegamento allarme con contatto
pulito (contatto secco)
Nel caso di allarme a contatto pulito (allarmi AL1, AL2,
AL3, AL4 e AL5), eseguire il collegamento seguente:
A1 G
Contatto pulito
Fig. 33
Il contatto pulito di allarme, può essere di tipo NO
(normalmente aperto) oppure NC (normalmente
chiuso).
Per ulteriori dettagli sulla configurazione e l’utilizzo
degli allarmi fare riferimento al relativo capitolo (
9.6.6.1 Menù Allarmi, pagina 49).
6.1.10.2 Collegamento dei relè
I relè sono utilizzabili solamente per basse
tensioni di lavoro (fino a 30Vac oppure
60Vdc) e con una corrente massima di 1A.
Utilizzare cavi di sezione idonea al carico
da controllare e compresa tra un minimo di
0,25mm² (AWG 30) e un massimo di 1,5mm²
(AWG 16).
A causa dell’assenza di polarità, entrambi i terminali
di uno stesso relè possono essere utilizzati
alternativamente con tensioni di corrente alternata o
continua.
Per maggiori informazioni sulla configurazione e
l’utilizzo dei relè, consultare il relativo capitolo (9.6.6.1
Menù Allarmi, pagina 49).
• Fare scorrere i cavi dei relè lungo il dispositivo di
entrata.
• Estrarre il connettore femmina rimovibile J3 dalla
scheda di connessione e collegare cavi del relè.
• Inserire quindi il connettore cablato nel connettore
J3.
