IT - I
taliano - M
anuale di istruzioni
18
All’interno del vano connessioni è presente una
scheda di configurazione delle linee seriali e
una scheda dotata di connettori rimovibili che
semplificano la procedura di cablaggio.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1
AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN
J1
J6
J2
J3
J8
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9

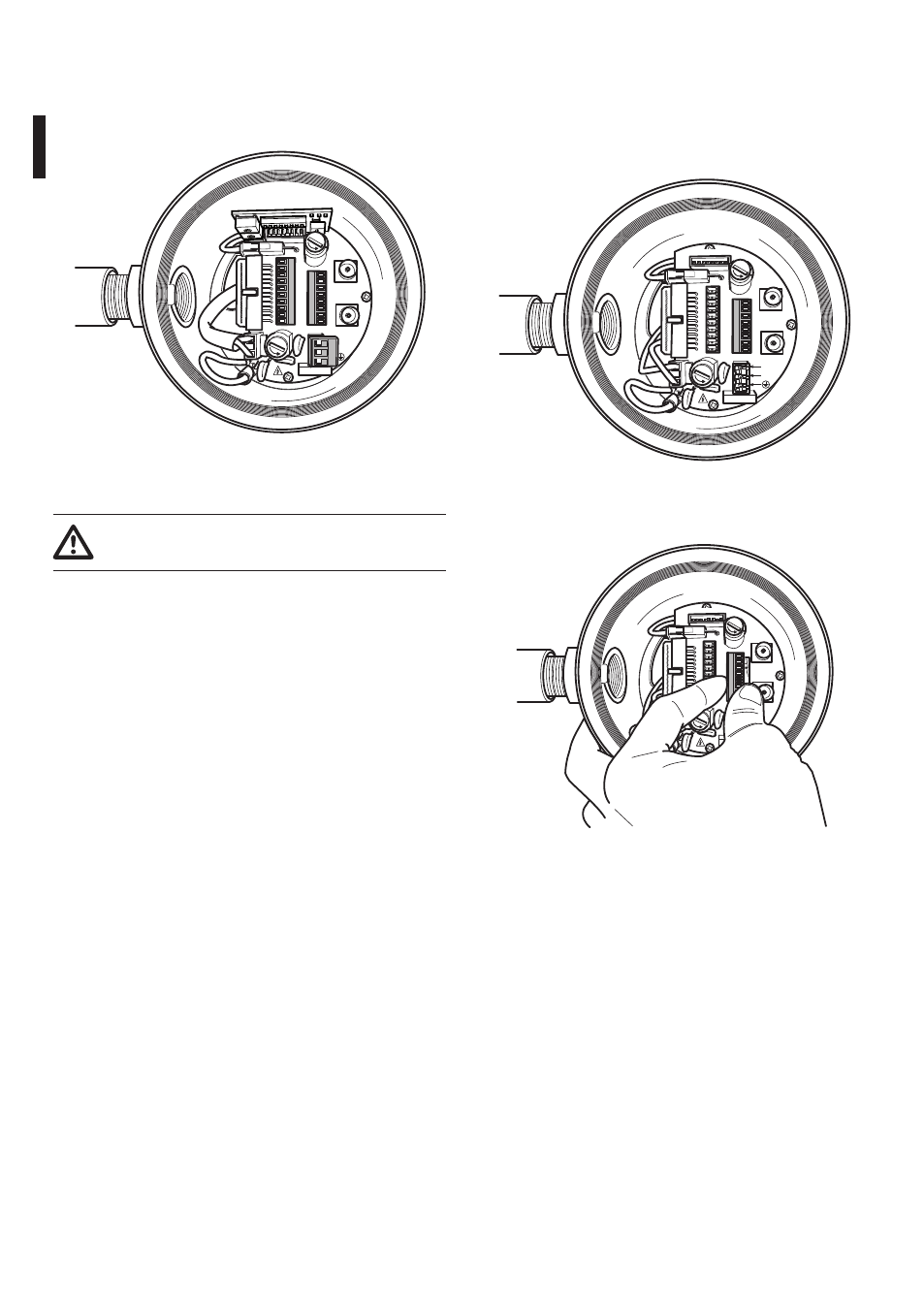

Fig. 13
6.1.4 Entrata dei cavi
Solo la versione della serie MPXT ha 2 cavi
di uscita coassiali.
Per prevenire il passaggio di fiamme o esplosioni
dal dispositivo al sistema conduit o pressacavo, e
da quest’ultimi all’ambiente esterno, eseguire una
connessione conforme alla norma IEC/EN60079-14.
Tutti i pressacavi devono essere certificati "d" e/o
"tb", adatti per le condizioni di utilizzo e installati
correttamente.
Quando viene utilizzato il conduit, deve essere
utilizzato un adattatore a prova di esplosione, del tipo
"d" e/o "tb", adatto per le condizioni d'uso e installato
correttamente. Esso deve essere posto entro 25mm
(1in) dal dispositivo.
Per effettuare i cablaggi, scollegare il connettore
rimovibile dalla scheda, cablare tutti i cavi elettrici
e reinserire il connettore volante come illustrato in
seguito.
Cablaggio della telemetria.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1
AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN
J1
J9
J6
J2
J3
J8
J4
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
Fig. 14
Estrarre il connettore rimovibile J9.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1
AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN
J1
J9
J6
J2
J3
J8
J4
J7
FUS1
VA
R2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
Fig. 15
