FR - F
rançais - M
anuel d'instruc
tions
14

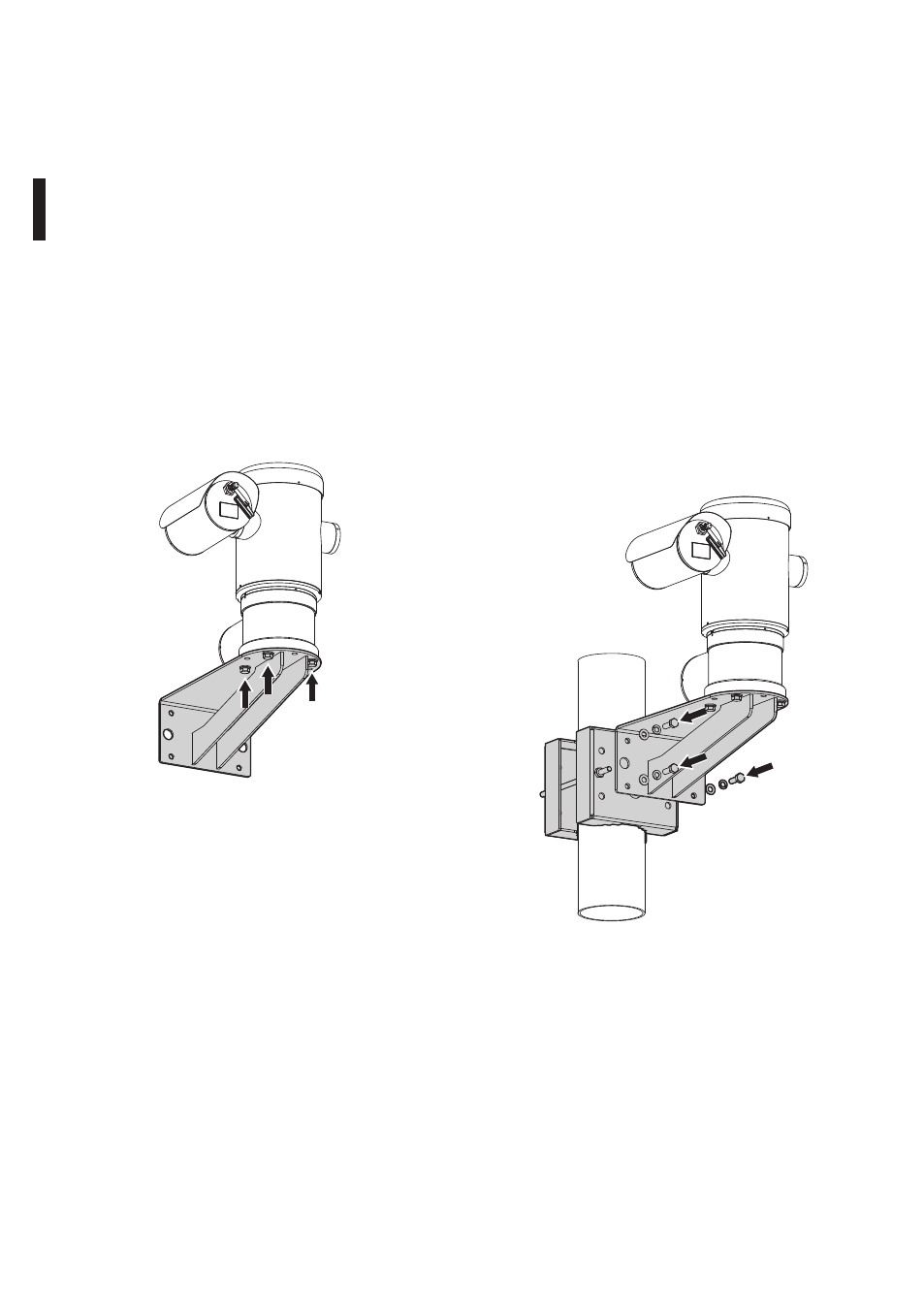

5.4.2 Fixation avec étrier
Le support peut être fixé directement sur un mur
vertical. Utiliser des vis et des dispositifs de fixation
murale pouvant soutenir un poids au moins 4 fois
supérieur à celui de l'unité.
Pour fixer le dispositif à l'étrier, utiliser 4 rondelles
pleines, 4 rondelles élastiques en acier inox et 4 vis
à tête hexagonale en acier inox (A4 classe 80) de
M10x20mm.
S'assurer qu'il n'y ait pas de saleté ou de résidus dans
les taraudages.
Appliquer une bonne quantité de colle frein filet
(Loctite 270) sur les 4 trous taraudés présents sur le
fond de la base de l'appareil.
Serrer les vis jusqu'à 35Nm. Laisser agir la colle
frein filet pendant une heure avant de terminer
l'installation.
Fig. 7
5.4.3 Fixation avec poteau ou module
adaptateur angulaire
Pour installer l'unité sur la fixation pour poteau ou
face à un angle, il faut d'abord fixer l'unité de la
tourelle au support mural (5.4.2 Fixation avec étrier,
page 14).
5.4.3.1 Fixation avec poteau
Pour fixer l'étrier de support mural à la fixation
pour poteau, utiliser 4 rondelles pleines, 4 rondelles
élastiques en acier inox et 4 vis à tête hexagonale en
acier inox (A4 classe 80) de M10x30mm.
S'assurer qu'il n'y ait pas de saleté ou de résidus dans
les taraudages.
Appliquer une bonne quantité de colle frein filet
(Loctite 270) sur la base de l'unité.
Serrer les vis jusqu'à 35Nm. Laisser agir la colle
frein filet pendant une heure avant de terminer
l'installation.
Fig. 8
