Bedienungslanleitung - D
eutsch - DE
19

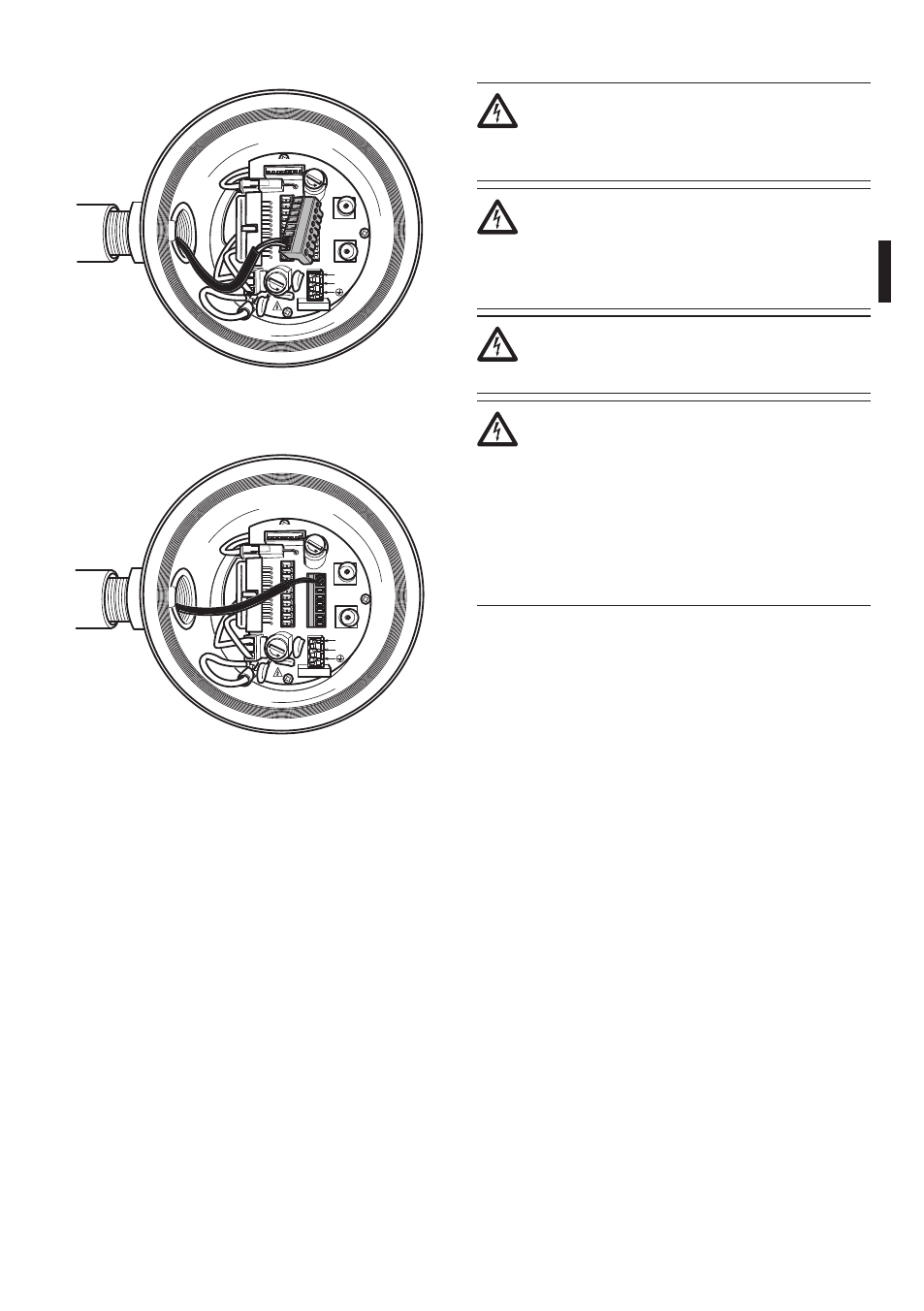

Die Kabel am Verbindungsstecker anschließen.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J4
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
J9
Abb. 16
Einfügen des Verbinders in die Karte.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J9 J6
J2
J3 J8
J4
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
ADDRESS & PROTOCOL
FUS2
Abb. 17
6.1.5 Anschluss der Stromversorgung
Die elektrischen Anschlüsse nur
durchführen, wenn die Versorgung
abgetrennt und die Trennvorrichtung offen
ist.
Im Zuge der Installation ist zu prüfen,
ob die Merkmale der von der Anlage
bereitgestellten Versorgung mit den
erforderlichen Merkmalen der Einrichtung
übereinstimmen.
Sicherstellen, dass die Versorgungsquellen
und die Anschlusskabel in der Lage sind,
dem Verbrauch des Systems standzuhalten.
Im Gebäude muss ein zweipoligen
Schutzkreislauf von max. 15A installiert
sein (magnetothermisch), der mit
einem zweipoligen Automatikschalter
ausgestattet sein muss und der auch dem
Schutz vor Fehlerstrom mit Masse dient
(magnetothermisch + Differenzialschalter),
mit einem Mindestabstand von 3mm
zwischen den Kontakten.
Die Vorrichtung ist in unterschiedlichen Versionen
verfügbar, je nach Versorgungsspannung: Der
Spannungswert ist auf dem Identifizierungsetikett
angegeben.
Zu verwendende Versorgungskabel: AWG16
(1,5mm²).
• Kabel Masse Typ TEWN mit Querschnitt gleich oder
größer dem der Kabel der Phase und Nullleiter.
• Phasenkabel und Nullleiter Typ TFFN oder MTW.
Die Versorgungskabel entlang der
Eingangsvorrichtung führen.
Herauszuziehen aus der Karte der Verbinder ist
der entfernbare Kontaktstift J1. Die elektrischen
Leistungskabel gemäß der angebrachten
Etikettierung der Polarität anschließen (Abb. 18, Seite
20).
