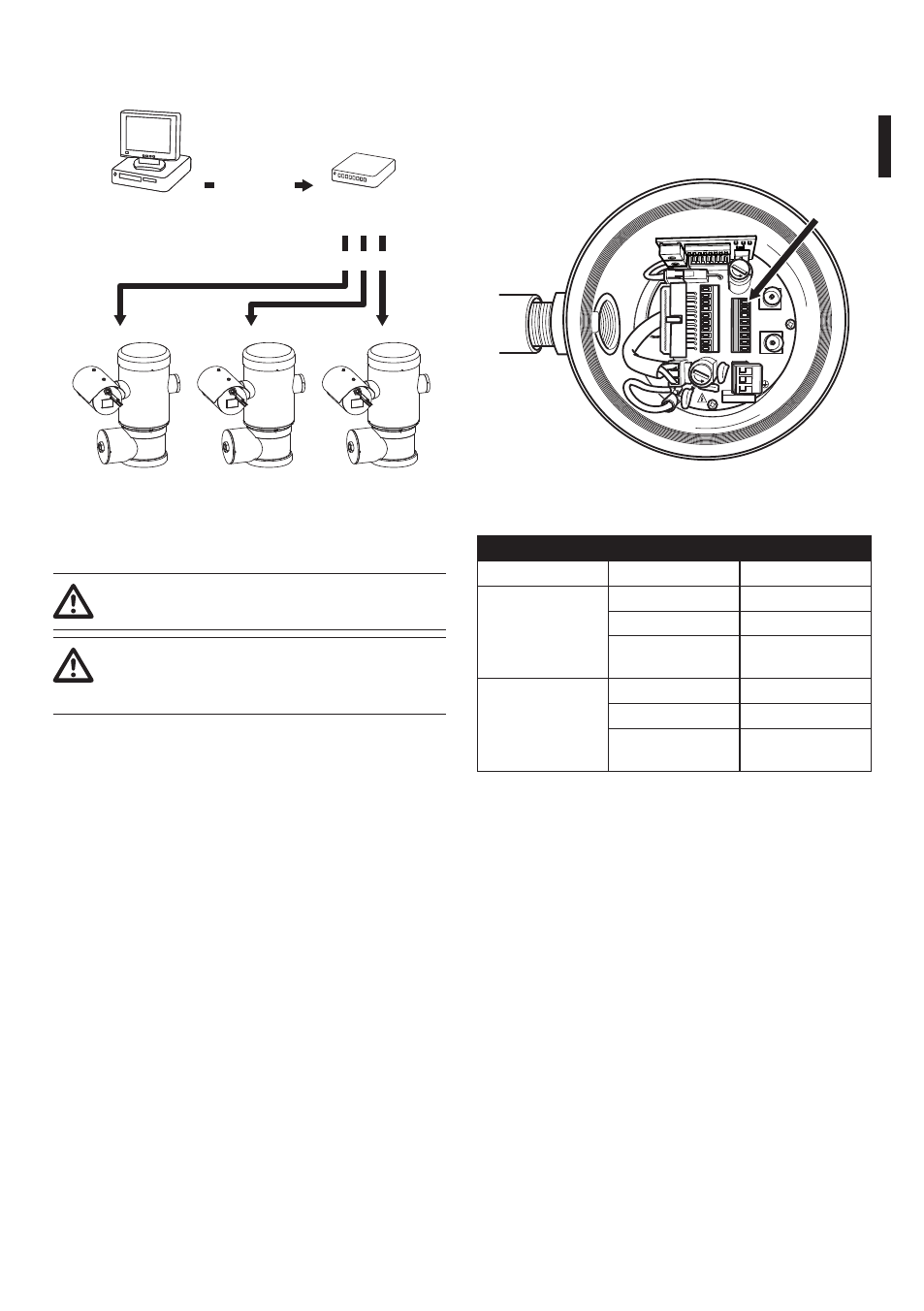

Una installazione tipica è quella riportata
nell’esempio sottostante.
Hub / Switch Personal
Computer
UTP cat 5E
UTP cat 5E
Fig. 30
6.1.9 Collegamento delle linee di
telemetria
L'installazione è di tipo TNV-1, non
collegare a circuiti SELV.
Per ridurre il rischio d’incendio, utilizzare
esclusivamente cavi di diametro pari o
superiore a 26AWG (0,35mm²)
Il connettore J9 dà accesso a due linee di
comunicazione seriale RS485 (Tab. 2, pagina 23).
Le linee sono configurabili in modalità diverse
secondo l’impostazione del dip-switch
presente sulla scheda di configurazione (6.1.11
Impostazione dell’indirizzo di unità, del protocollo
di comunicazione e della velocità di trasmissione,
pagina 25).
Le linee telemetriche collegano l’apparecchio alle
unità di controllo e programmazione (tastiera o PC).
• Far scorrere i cavi telemetrici lungo il dispositivo di
entrata.
• Estrarre il connettore femmina rimovibile J9 dalla
scheda di connessione e collegare la scheda ai cavi
telemetrici.
FUSE
FUSE
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J7
FUS1
VAR2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
J9
Fig. 31
• Inserire il connettore cablato nella presa J9.
TABELLA COLLEGAMENTO LINEE TELEMETRIA
Linea seriale Morsetto Descrizione
RS485-1 A (+) Linea RS485 (1)
B (-) Linea RS485 (1)
SGND Riferimento linea
RS485-1
RS485-2 A (+) Linea RS485 (2)
B (-) Linea RS485 (2)
SGND Riferimento linea
RS485-2
Tab. 2
Gli ultimi 2 contatti del connettore J9 (W e GND) si
riferiscono al monitoraggio del livello del liquido del
serbatoio di lavaggio esterno (se presente).
