5.4.2 Fissaggio con staffa
Il supporto può essere fissato direttamente ad un
muro verticale. Utilizzare viti e dispositivi di fissaggio
a muro che possono sostenere un peso almeno 4
volte superiore a quello dell’unità.
Per fissare il dispositivo alla staffa, utilizzare 4 rondelle
piane, 4 rondelle grower in acciaio inox e 4 viti a
testa esagonale in acciaio inox (A4 classe 80) da
M10x20mm.
Assicurarsi che le filettature siano prive di sporcizia e
residui.
Applicare una buona quantità di frenafiletti (Loctite
270) sui 4 fori filettati presenti sul fondo della base
dell’apparecchio.
Serrare le viti fino a 35Nm. Lasciare agire il frenafiletti
per un’ora prima di ultimare l’installazione.

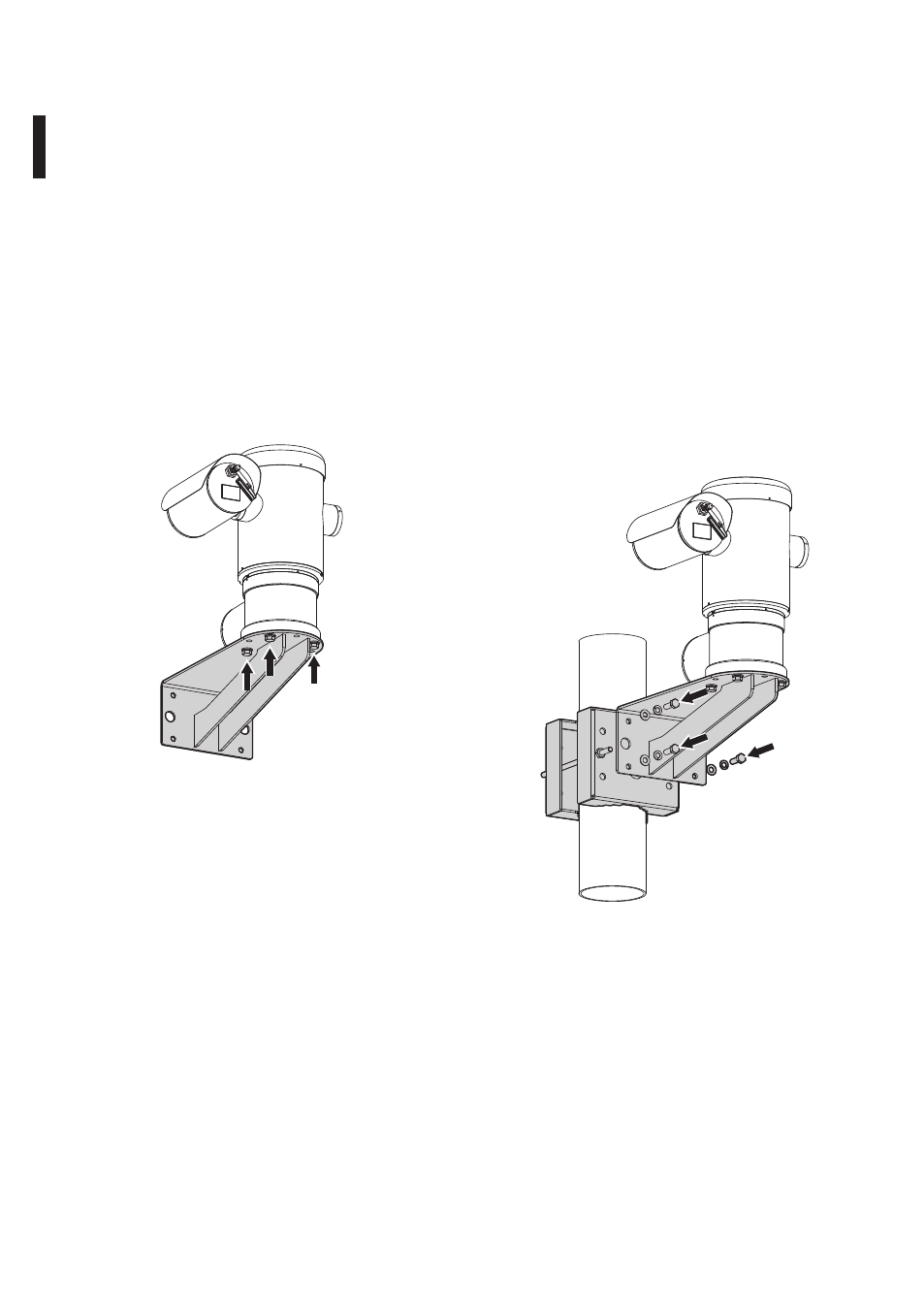

Fig. 7
5.4.3 Fissaggio con imbracatura da palo
o modulo adattatore angolare
Per installare l'unità su imbracatura da palo o in
corrispondenza di un angolo prima di tutto fissare
l’unità di brandeggio al supporto a muro (5.4.2
Fissaggio con staffa, pagina 14).
5.4.3.1 Fissaggio con imbracatura da palo
Per fissare la staffa di supporto a muro all’imbracatura
a palo, utilizzare 4 rondelle piane, 4 rondelle grower
in acciaio inox e 4 viti a testa esagonale in acciaio inox
(A4 classe 80) da M10x30mm.
Assicurarsi che le filettature siano prive di sporcizia e
residui.
Applicare una buona quantità di frenafiletti (Loctite
270) sulla base dell'unità.
Serrare le viti fino a 35Nm. Lasciare agire il frenafiletti
per un’ora prima di ultimare l’installazione.
Fig. 8
