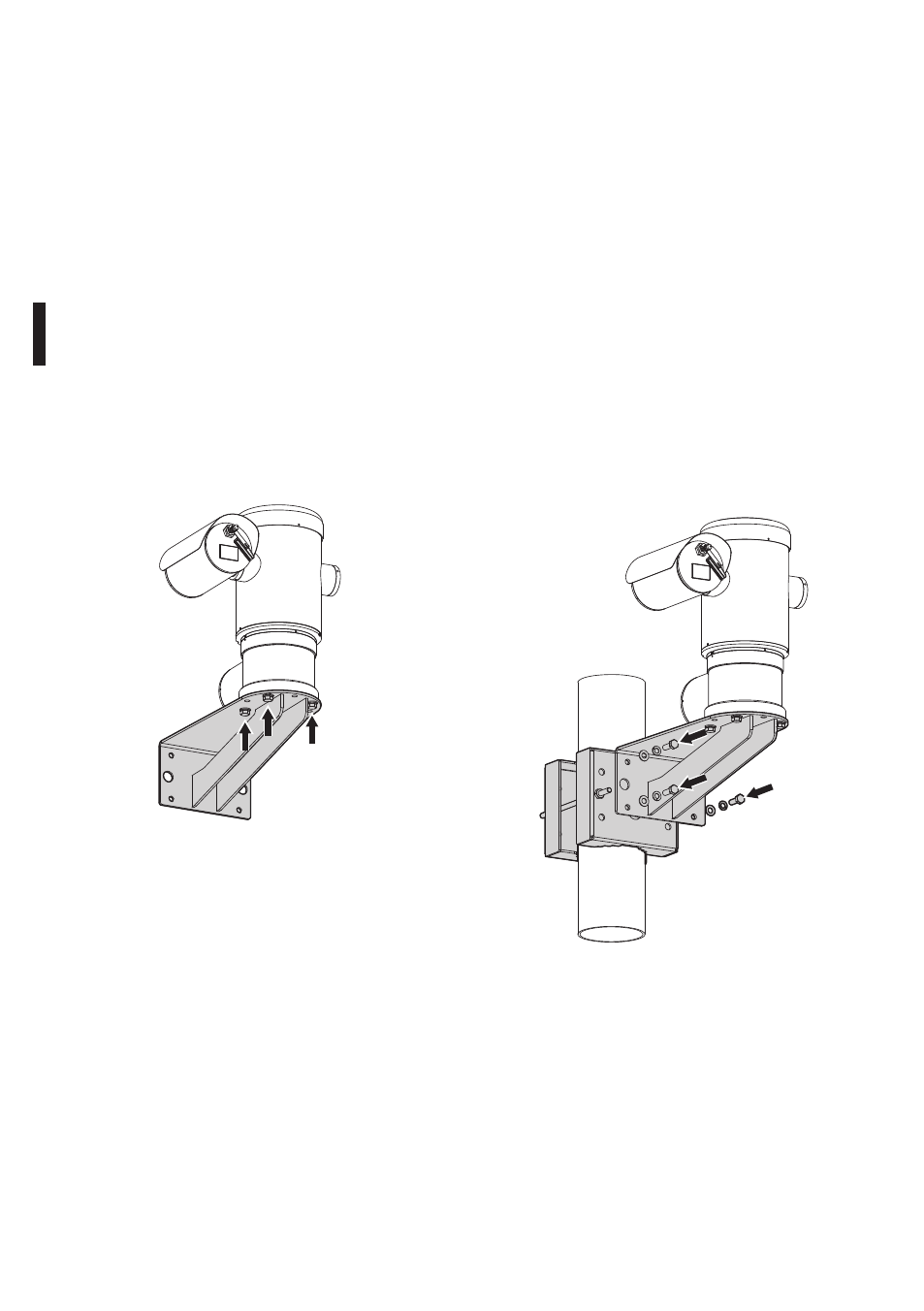

5.4.2 Крепление со скобой
Опора может быть непосредственно закреплена
на вертикальной стене Использовать винты
и крепёжные устройства к стене, способные
удерживать вес, превышающий вес прибора не
менее чем в 4 раза.
Чтобы закрепить устройство к скобе, использовать
4 плоские шайбы, 4 пружинный шайбы из
нержавеющей стали и 4 винта с шестигранной
головкой из нержавеющей стали (A4 класса 80) по
M10x20мм.
Проверить, что на резьбе нет следов грязи и
остатков.
Нанести достаточное количество резьбового
фиксатора (Loctite 270) на 4 резьбовых отверстия
на нижнем основании прибора.
Затянуть болты до значения 35Нм. Оставить
резьбовой фиксатор до полного затвердевания на
один час, перед тем, как завершить установку.
Рис. 7
5.4.3 Крепление к обвязке на стойке
или к модулю углового адаптера
Чтобы установить прибор на обвязке на стойки
или около угла, прежде всего необходимо
закрепить узел обвязки к опоре на стене (5.4.2
Крепление со скобой, страница 14).
5.4.3.1 Крепление к обвязке на стойке
Чтобы закрепить опорную настенную скобу к
обвязке на стойке, использовать 4 плоские шайбы,
4 пружинный шайбы из нержавеющей стали и 4
винта с шестигранной головкой из нержавеющей
стали (A4 класса 80) по M10x30мм.
Проверить, что на резьбе нет следов грязи и
остатков.
Нанести достаточное количество резьбового
фиксатора (Loctite 270) на основание прибора.
Затянуть болты до значения 35Нм. Оставить
резьбовой фиксатор до полного затвердевания на
один час, перед тем, как завершить установку.
Рис. 8
