Page 287
Bedienungslanleitung - D
eutsch - DE
15

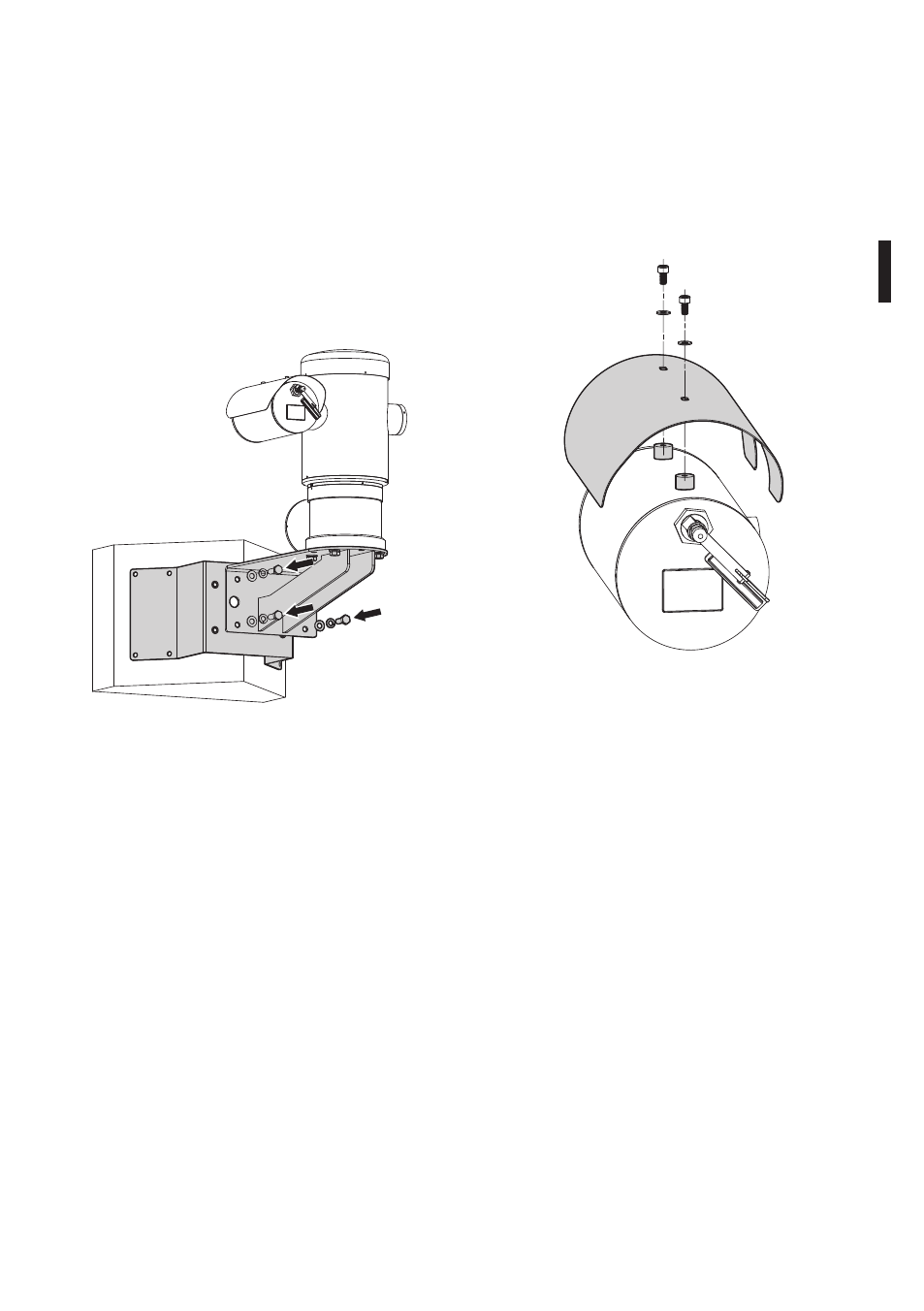

5.4.3.2 Befestigung mit Winkelmodul
Um den Halterungsbügel am Winkeladaptermodul
zu befestigen verwendet man 4 flache
Unterlegescheiben, 4 Grower-Unterlegescheiben aus
Edelstahl und 4 Sechskantschrauben aus Edelstahl
(A4 Klasse 80) M10x30mm.
Sicherstellen, dass die Gewinde ohne Schmutz und
Rückstände sind.
Eine ausreichende Menge an Schraubensicherung
(Loctite 270) unten an der Einheit anbringen.
Schrauben 35Nm festziehen. Die Schraubensicherung
1 h lang wirken lassen, dann die Installation beenden.
Abb. 9
5.4.4 Befestigung des Dachs
Bevor man die Verkabelung ausführt, befestigt
man das Dach mithilfe der Schrauben und
Unterlegescheiben am Gehäuse.
Eine ausreichende Menge an Schraubensicherung
(Loctite 270) an den Gewindebohrungen anbringen.
Die Schraubensicherung 1 h lang wirken lassen, dann
die Installation beenden.
Abb. 10
