Bedienungslanleitung - D
eutsch - DE
17
6.1.3 Anschließen der Kabel an die Basis
Bevor man technische Eingriffe oder
Wartungsoperationen am Gerät ausführt,
muss sichergestellt werden, dass die Zone
nicht potenziell explosionsgefährdet
ist. Um das Risiko einer Zündung zu
verhindern, darf man das Gerät nicht
bei potenziell explosionsgefährdeter
Atmosphäre öffnen.
Die elektrische Anlage, an die die
Einheit angeschlossen ist, muss über
einen zweipoligen Schutzkreislauf
von einer max. Leistung von 15A
verfügen (magnetothermisch), der mit
einem zweipoligen Automatikschalter
ausgestattet sein muss und der auch dem
Schutz vor Fehlerstrom mit Masse dient
(magnetothermisch + Differenzialschalter),
mit einem Mindestabstand von 3mm
zwischen den Kontakten.
Die elektrische Anlage muss mit einem
Netztrennschalter versehen sein, der im
Bedarfsfall sofort erkannt und gebraucht
werden kann.
Bevor man technische Eingriffe am Gerät
vornimmt, muss die elektrische Versorgung
abgetrennt werden.
Das Gerät ist nur als deaktiviert zu
definieren, wenn die Versorgung
abgetrennt ist und die Anschlusskabel an
andere Vorrichtungen entfernt wurden.
Es dürfen keine Versorgungskabel
mit Verschleiß- oder Alterungsspuren
verwendet werden.
Im Falle von Temperaturen über 80°C,
entsprechende Kabel verwenden. Wenn
die Installation in einer Umgebung
mit Temperaturen unter -10°C erfolgt,
müssen entsprechende Kabel für die
Mindesttemperatur verwendet werden.
Der Deckel des Anschlussfaches darf nur
geöffnet werden, um die Verkabelung der
Vorrichtung auszuführen. Die anderen
Verschlussdeckel dürfen nur vom Hersteller
geöffnet werden.
Am Untergestell des Anschlussfachs befindet sich
eine Gewindebohrung 3/4” NPT für den Eingang der
Kabel.
Wenn man den Gewindeverschluss abschraubt
greift man auf eine Steckerkarte mit entfernbaren
Steckern zu, die den Anschluss der Kabel während
der Installation erleichtern.
Der Sperrstift dient dazu zu verhindern,
dass der Gewindeverschluss vom
Anschlussfach abgeschraubt wird. Vor dem
Abschrauben des Verschlusses muss er
entfernt werden.
Siehe nachfolgende Abbildungen und Informationen,
für den Anschluss der Kabel und der nötigen
Verkabelungen.

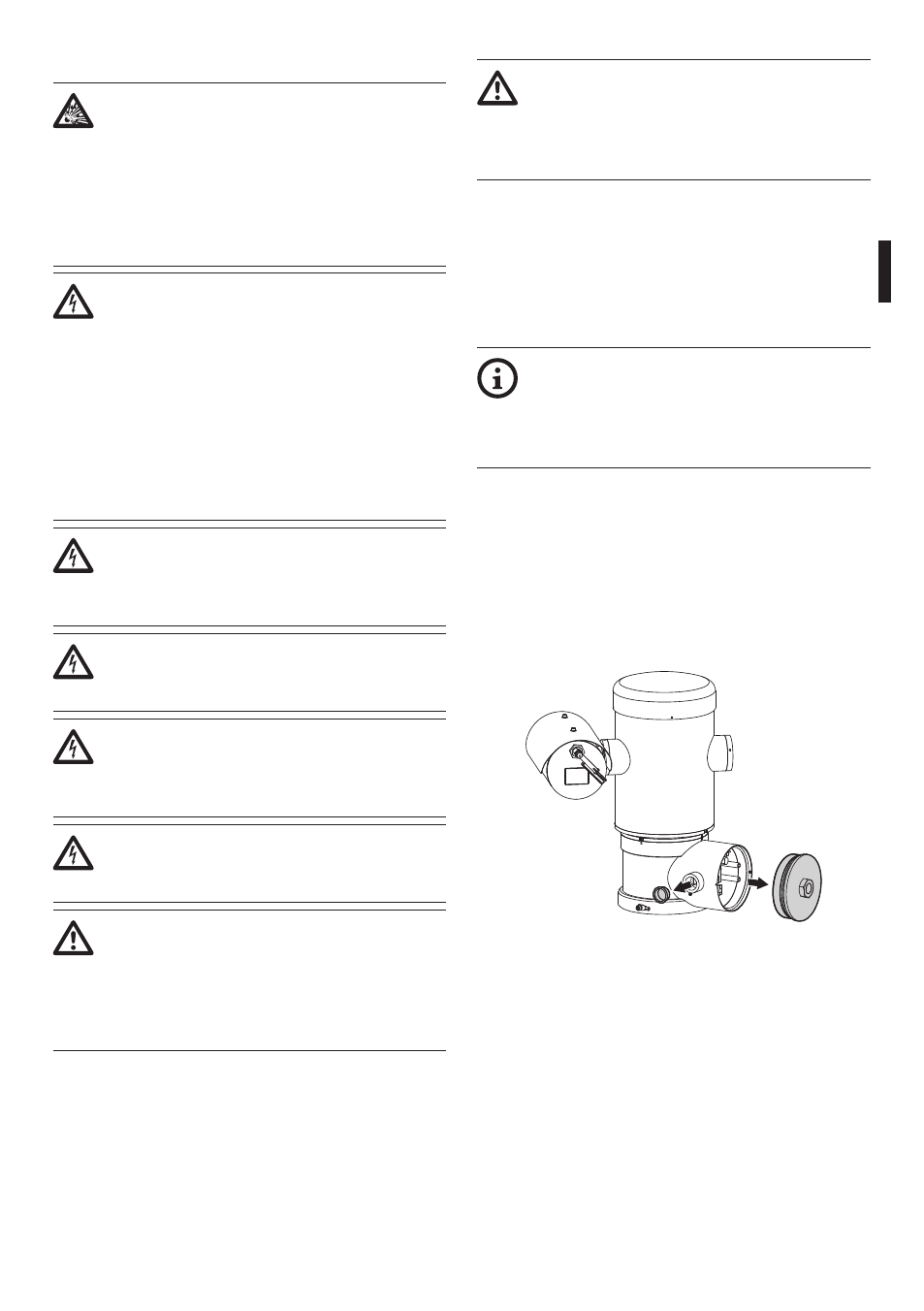

Für den Anschluss der Positionierungseinheit entfernt
man den Sicherungsstift, den Kunststoppverschluss
und den Gewindedeckel.
Der Plastikverschluss darf nur für die Spedition
verwendet werden und nicht während des Betriebs.
Abb. 12
