6.1.6 Anschluss von einem oder
mehrerer Videokabel
Die Anlage gehört zum Typ CDS (Cable
Distribution System), nicht an Kreisläufe
SELV anschließen.
Zur Senkung der Brandgefahr dürfen nur
Kabel benutzt werden, die mindestens der
Größe 26AWG entsprechen.
Wir empfehlen die Verwendung der folgenden
Koaxialkabel:
• RG59
• RG174A/U UL1354
Das/Die Koaxialkabel entlang der
Eingangsvorrichtung führen.

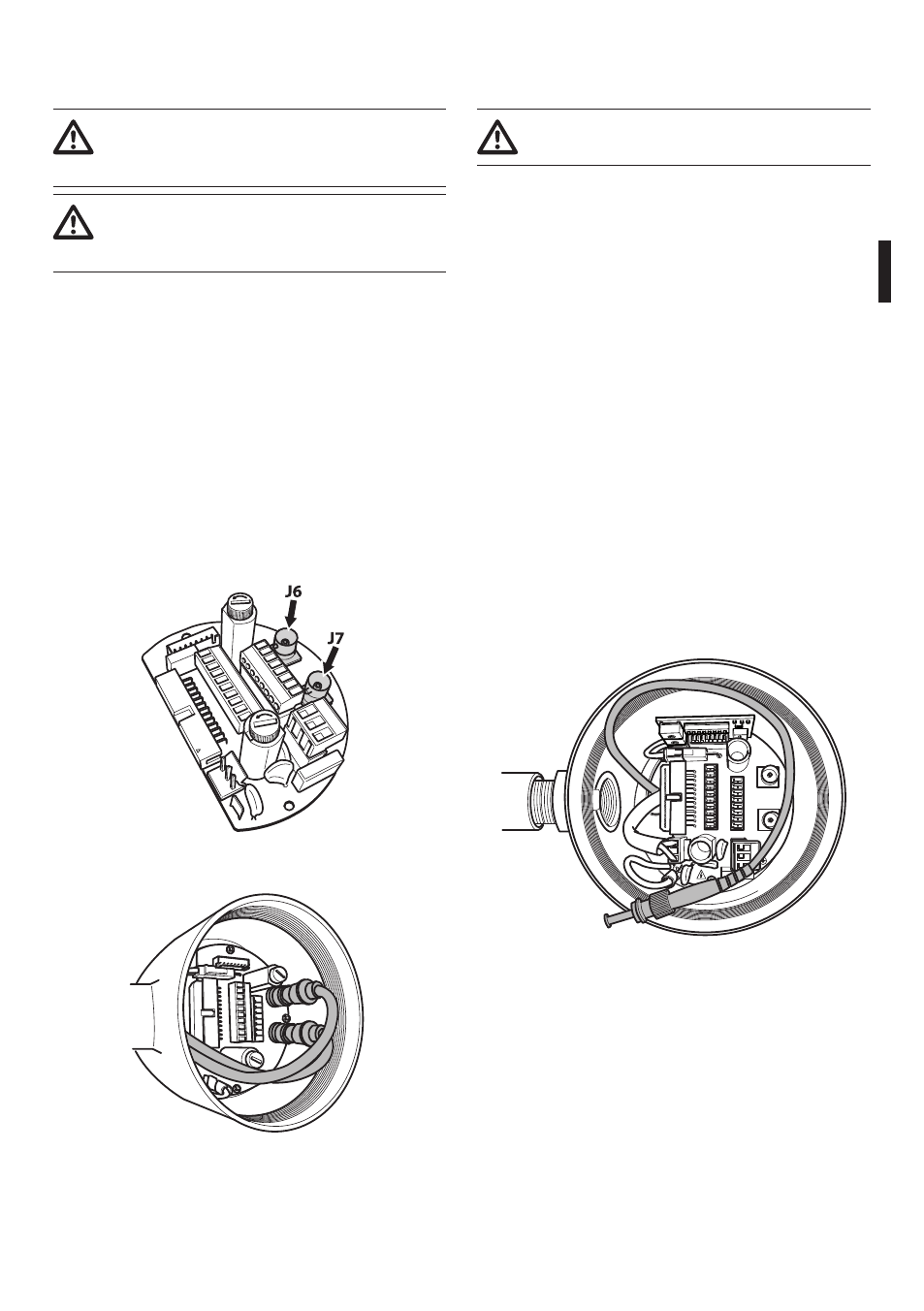

Das Koaxialkabel mit einem Kontaktstift BNC/75 Ohm
(nicht mitgeliefert) an den Videostecker BNC J6 (und
eventuell J7) anschließen.
• Steckverbinder J6: Hauptausgang Videokamera.
• Steckverbinder J7: Infrarot-Videokamera (falls
vorhanden).
Abb. 21
Abb. 22
6.1.7 Anschluss einer oder mehrerer
Glasfaser
Entsprechende Glasfasern verwenden.
Die Übertragung des Videos und der Daten erfolgt
mit Glasfaser. Im Falle von Schwenk-Neige-Kopf
mit einzelner Videokamera, wird in der einzigen
verfügbaren Glasfaser sowohl das Videosignal als
auch die Kontroll-Telemetrie übertragen. Im Falle
einer doppelten Videokamera ist die Kontroll-
Telemetrie nur in der Glasfaser Nr.1 (bezüglich Video
Nr.1, Telekamera sichtbar) vorhanden, während in
der Glasfaser Nr. 2 das Videosignal bezüglich der
thermischen Videokamera übertragen wird.
Für Sender auf Multi Mode Faser, verwenden Sie Faser
62.5/125µm mit max. Länge von 3km. Verwenden
Sie einen Empfänger für Multi Mode Faser Modell:
FORXMM01
Für Sender auf Single Mode Faser, verwenden Sie
Faser 9/125µm mit max. Länge von 69km. Verwenden
Sie einen Empfänger für Single Mode Faser Modell:
FORXSM01
Für eine korrekte Installation:
• Die Glasfaser im Inneren des Anschlussfaches
identifizieren.
100nMBW3
L
N
VAR3
VAR1 AC
AL1
AL2
AL3
AL4
AL5
COM
RL1
RL1
RL2
RL2
GND
W
GND
B
A
B
A
IN J1
J6
J2
J3 J8
J7
FUS1
VA
R2
VIDEO - 1
VIDEO - 2
RS485
FUS2
J9
Abb. 23
• Einfügen der Glasfaser in die Gewindebohrung
3/4” NPT und eintragen als Verbinder Typ ST.
