6.1.3 Connexion des câbles à la base
Avant d'effectuer des interventions
techniques ou des opérations d'entretien
sur l'appareil, vérifier l'absence
d'atmosphère potentiellement explosive.
Pour réduire le risque d'inflammation, ne
pas ouvrir l'appareil dans une atmosphère
potentiellement explosive.
L'installation électrique à laquelle l'unité est
branchée doit être équipée d'un circuit de
protection bipolaire de puissance maximale
de 15A (magnétothermique) équipé d'un
interrupteur bipolaire, de protection du
courant à terre (magnétothermique +
différentiel) avec une distance minimale de
3mm entre les contacts.
L'installation électrique doit être équipée
d'un sectionneur de réseau facile à
reconnaître et à utiliser en cas de nécessité.
Avant d'effectuer des interventions
techniques sur l'appareil, couper le courant
électrique.
L'appareil n'est considéré comme désactivé
que quand l'alimentation est enlevée et
les câbles de branchement avec d'autres
dispositifs ont été enlevés.
Ne pas utiliser de câbles d’alimentation
usés ou endommagés.
En cas de température supérieure à 80°C,
utiliser des câbles adaptés. Si l'installation
a lieu dans un milieu dont la température
est inférieure à -10°C, utiliser des câbles
adaptés à la température minimale.
Le couvercle du compartiment des
connexions ne peut être ouverte que pour
effectuer le câblage du dispositif. Les autres
bouchons ne doivent être ouverts que par
le producteur.
Selon l'unité, on trouve un compartiment des
connexions avec trou taraudé 3/4” NPT pour l'entrée
des câbles.
En dévissant le bouchon taraudé, on a accès à une
carte de connecteurs équipée de connecteurs
amovibles facilitant le branchement des câbles
pendant l'installation.
Le goujon d'arrêt est utilisé pour empêcher
que le bouchon taraudé du compartiment
des connexions ne se dévisse. L'enlever
avant de dévisser le bouchon.
Consulter les images et les informations suivantes
pour connecter les câbles et les câblages nécessaires.

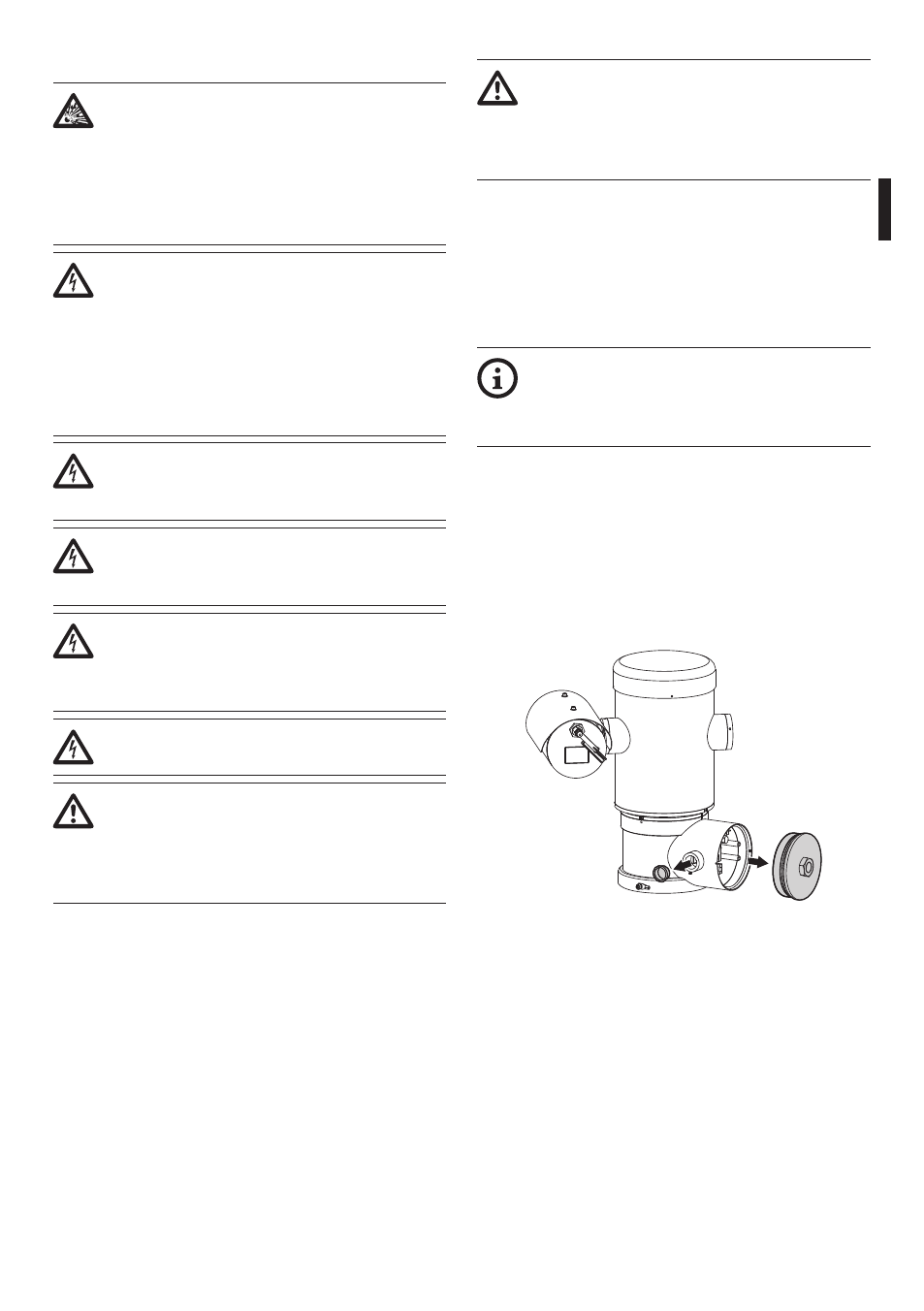

Pour brancher l'unité de positionnement, enlever
le goujon de sécurité, le bouchon en plastique et le
couvercle taraudé.
Le bouchon en plastique est disponible uniquement
pour l'expédition et ne peut être utilisé pour le
fonctionnement.
Fig. 12
